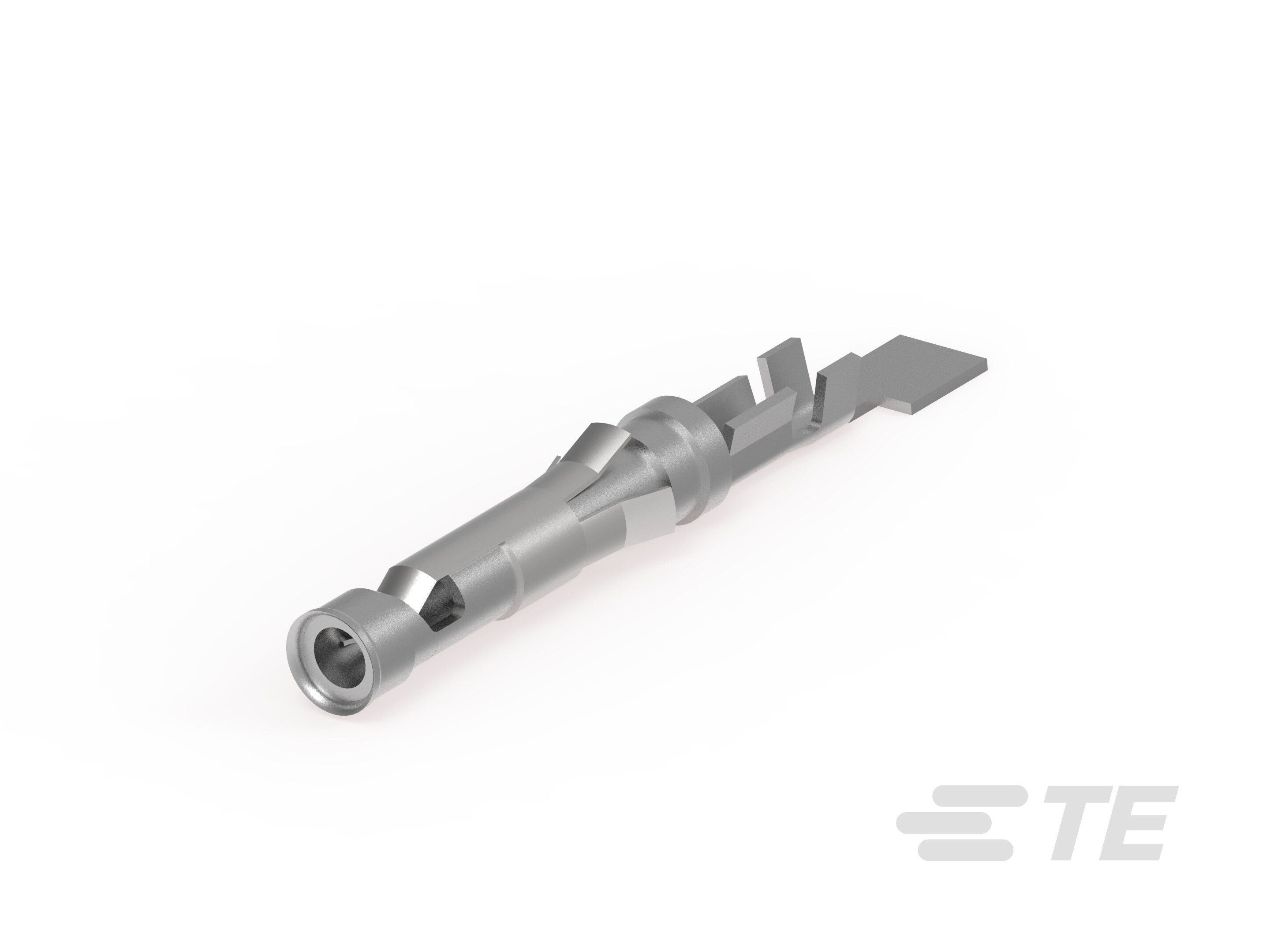

66424-6
Socket Contact, 30 – 26 AWG, .05 – .15 mm² Wire, Tin-Lead, Size 16, Crimp, Brass, Power & Signal, -55 – 90 °C [-67 – 194 °F], AMP Type III+
66424-6
Socket Contact, 30 – 26 AWG, .05 – .15 mm² Wire, Tin-Lead, Size 16, Crimp, Brass, Power & Signal, -55 – 90 °C [-67 – 194 °F], AMP Type III+
-
- AMP
- AMP 类型 III+
- TE 内部编号 66424-6
- TE 内部产品描述 III+ SKT,30-26,TIN-LEAD,STRIP
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡铅
-
导线端子端接区域电镀材料 : 锡铅
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 16
文档
产品图纸
- SOCKET ASSEMBLY, .062, TYPE ENG_CD_66424_T.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_66424-6_AE.pdf 3D
- 下载查看 ENG_CVM_CVM_66424-6_AE.2d_dxf.zip 英文版本
- ENG_CVM_CVM_66424-6_AE.3d_igs.zip 英文版本
- ENG_CVM_CVM_66424-6_AE.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-10004_M.pdf 英文版本
使用说明书
- 使用说明书（美国） JPN_SS_408-1379_E_408-1379-E-JP.pdf 日语
- ENG_SS_408-1379_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡铅
-
导线端子端接区域电镀材料 : 锡铅
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 16
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 13
-
接合插针直径 : 1.57 mm [ .062 in ]
-
端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
导线端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子底板材料厚度 : .76 µm [ 30 µin ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 30 – 26
-
线径 (mm²): .05 – .15
-
兼容的绝缘直径范围 : 1.02 – 1.52 mm [ .04 – .06 in ]
使用环境
-
工组温度范围 : -55 – 90 °C [ -67 – 194 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 4000
-
封装方法 : Reel | 回转卷
