该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

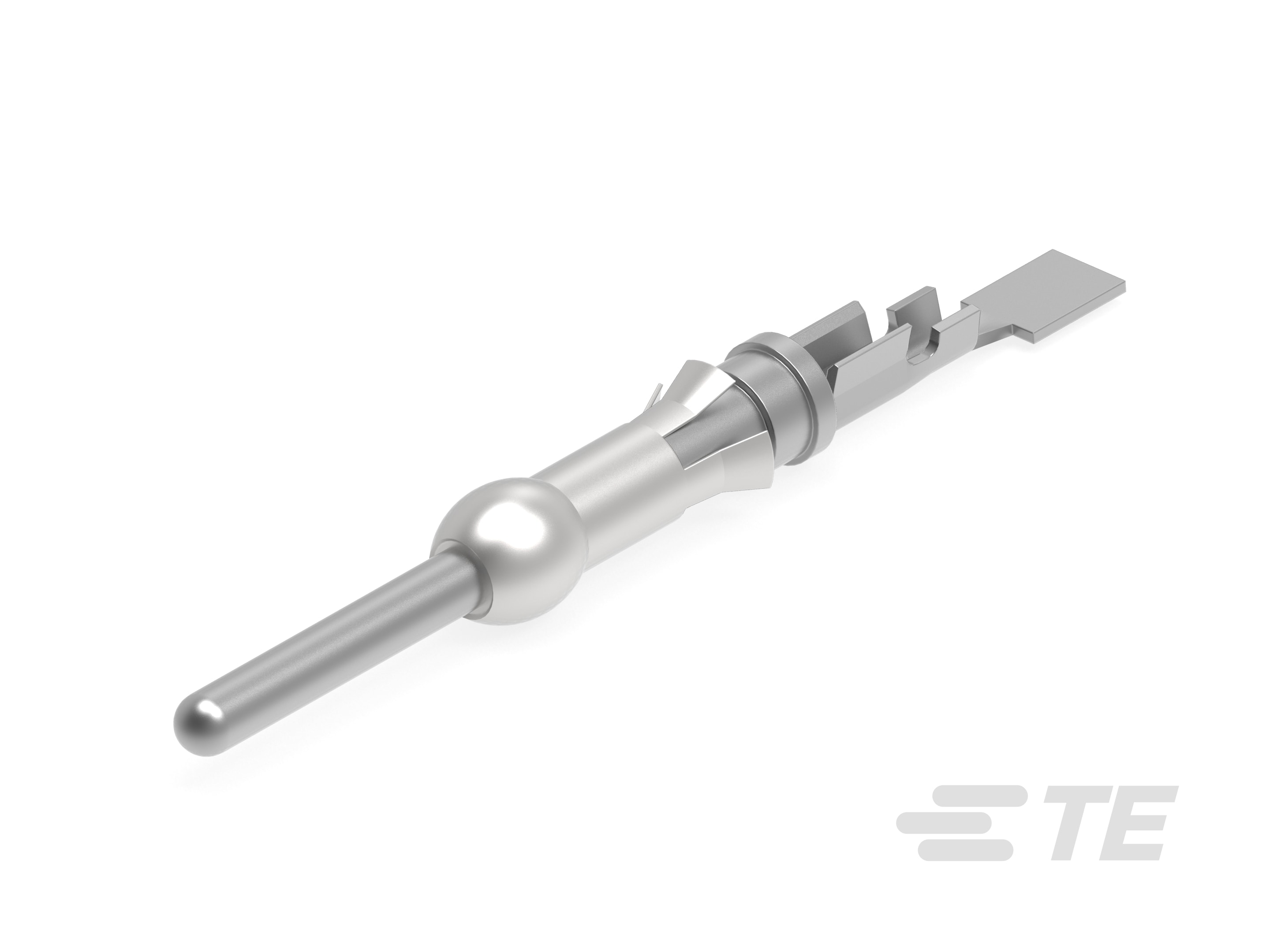

III+ PIN,30-26,30AU/FL,LP

III+ PIN,30-26,30AU/FL,LP-66406-4

  • III+ PIN,30-26,30AU/FL,LP

    • AMP
    • Type III+

  • 产品类型 : 端子

  • 线缆尺寸 (AWG): 30 – 26

  • 线缆尺寸 (mm²): .05 – .15

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

查看所有特性
更多 更少

文档

产品  描述

Precision formed Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS LP (53)

产品图纸

CAD 文件

目录页/数据表

产品规格

产品环境合规性

使用说明书

特性

产品  描述

Precision formed Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS LP (53)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子形状 : 圆形, 圆形

  • 端子类型 : 插针

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 贵金属

  • 端子接触部位电镀厚度 (µin): 30

  • 端子端接区域电镀材料 : 镍打底镀锡

  • 端子底板材料 : 镍

  • 压线筒类型 : 开式压线筒

  • 端子大小 : 16

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • 线缆尺寸 (AWG): 30 – 26

  • 线缆尺寸 (mm²): .05 – .15

  • 端接类型 : 压接

机械附件

  • 壳体中的端子保持力 : 带有

  • 壳体内端子定位力类型 : 锁定枪

尺寸

  • 接合插针直径 (in): .062

  • 接受导线绝缘直径范围 : .36 – .76 mm [ .014 – .03 in ]

使用环境

  • 工组温度范围 (°F): -67 – 221

操作/应用

  • 电路应用 : Signal

  • 用于多压接 : 是

识别标记

  • 颜色代码 : 褐色

行业标准

  • UL 文件号 : E28476

  • UL 防火等级 : UL 94V-0

  • 机构/标准 : CSA, IEC, UL

包装特性

  • 封装方法 : 盒和纸箱, 零散零件

  • 封装数量 : 1000

其他

  • 注释 : 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。, 插入工具编号 91002-1（用于绝缘直径 1.78 [.07] 或更小），编号 200893-2（用于绝缘直径 最大 .09 [2.29]）卸出工具编号 305183。

  • 线缆类型 : 分离式导线

  • 适用于 : CPC 连接器, G 系列连接器, M 系列连接器

  • 电线类型 : 绞线
