产品  描述

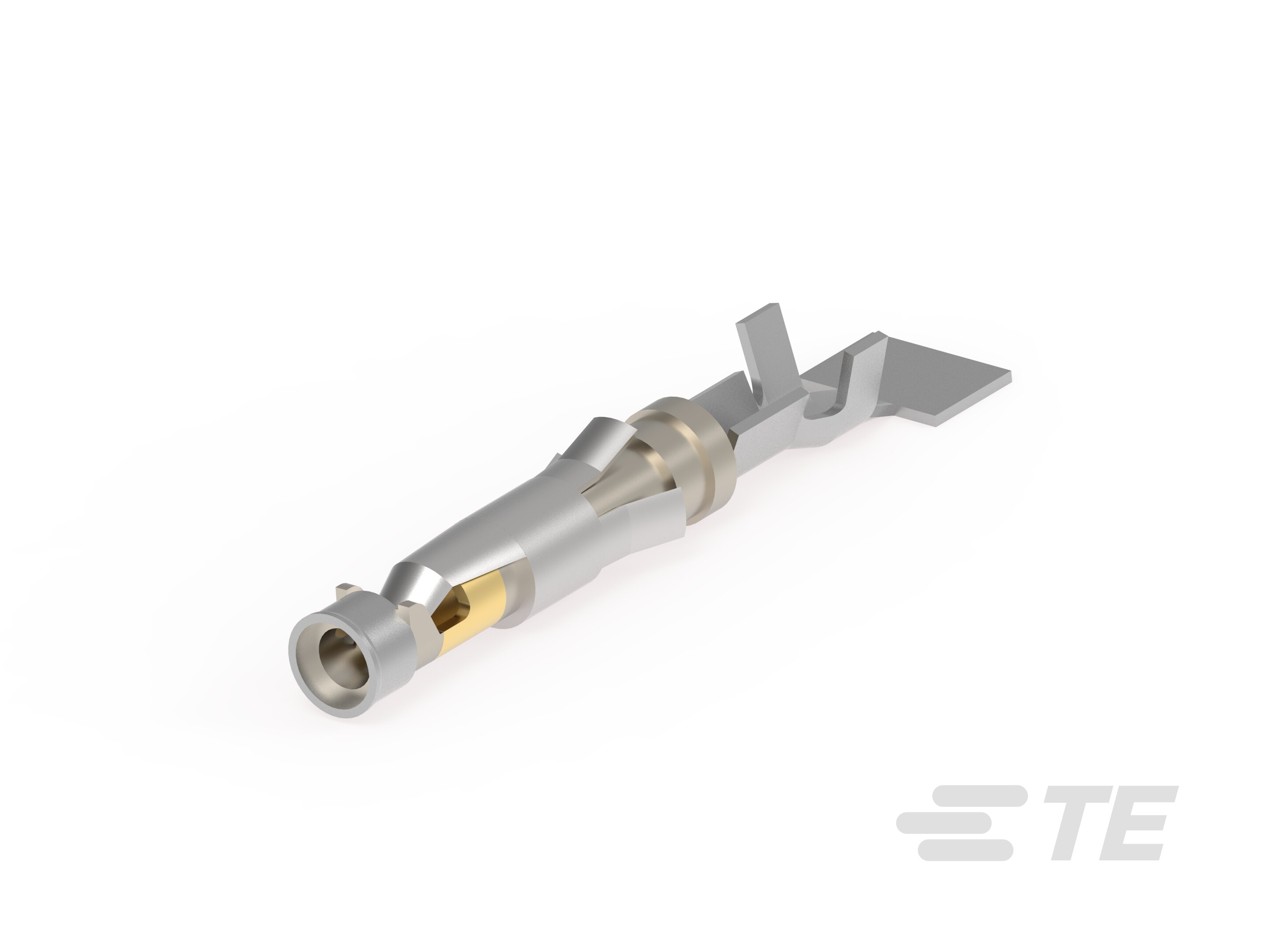

Precision formed Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 类型 III 端子低型面 (53)

产品图纸

CAD 文件

目录页/数据表

产品规格

产品环境合规性

使用说明书

特性

产品  描述

Precision formed Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 类型 III 端子低型面 (53)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

接触件特性

  • 端子额定电流(最大值) (A): 13

  • 端子类型 : 插座

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 贵金属

  • 端子接触部位电镀厚度 : .38 µm [ 15 µin ]

  • 端子端接区域电镀材料 :

  • 端子端接区域电镀厚度 : 1.27 µm [ 50 µin ]

  • 端子底板材料 :

  • 底板材料厚度 : .76 µm [ 30 µin ]

端接特性

  • 端接类型 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (AWG): 24 – 20

  • Wire Size (mm²): .2 – .6

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 接受导线绝缘直径范围 : 2.03 – 2.54 mm [ .08 – .1 in ]

使用环境

  • 工组温度范围 : -55 – 90 °C [ -67 – 194 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : 纸箱, 零散零件

产品合规性
