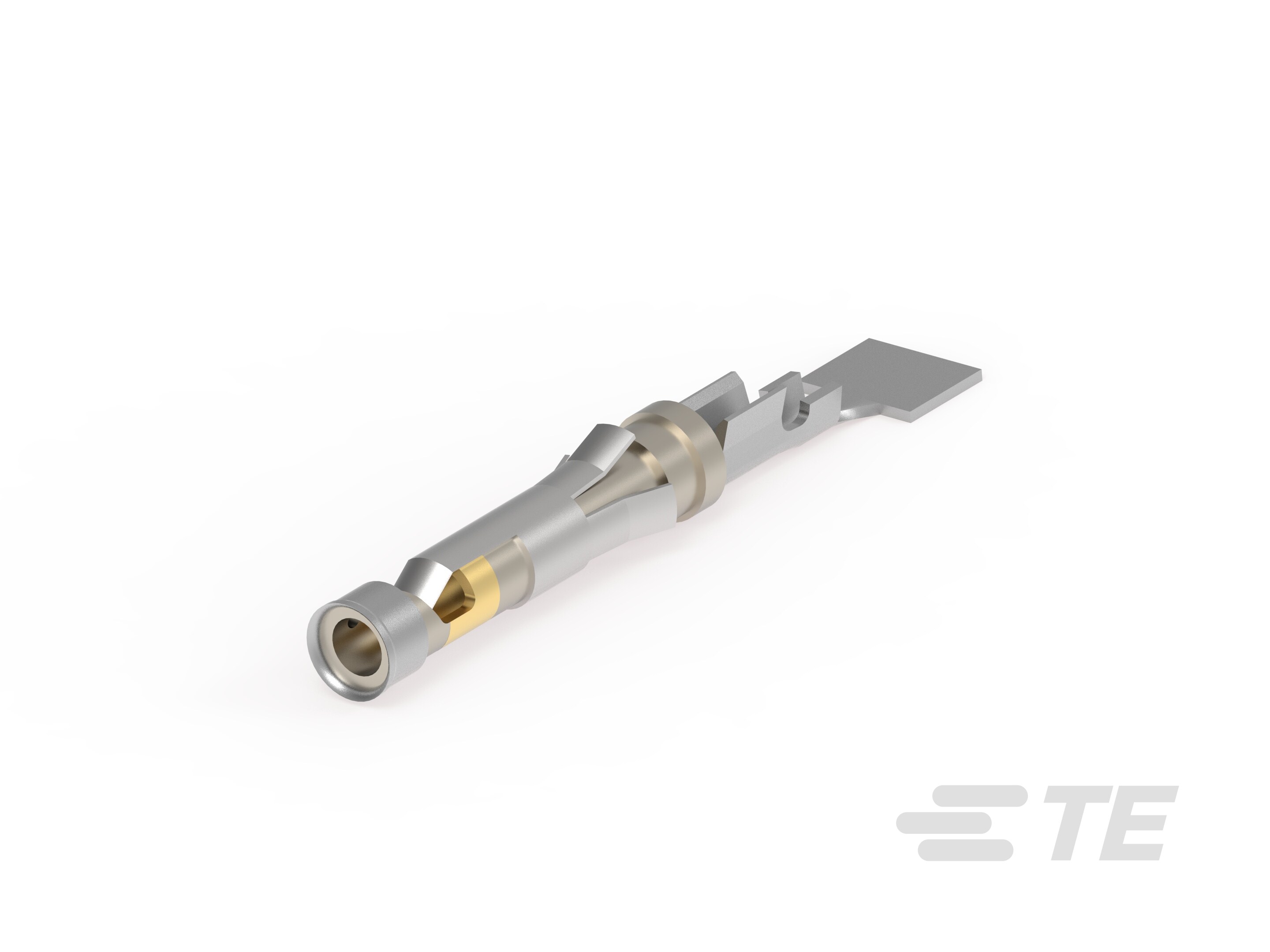

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

产品图纸

CAD 文件

产品规格

产品环境合规性

使用说明书

特性

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • Connector System : 线到板

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子类型 : 插座

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 (µin): 15

  • 端子端接区域电镀材料 : 镍打底镀锡

  • 端子底板材料 :

  • 压线筒类型 : 开式压线筒

  • 端子大小 : 16

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • 线缆尺寸 (AWG): 30 – 26

  • 线缆尺寸 (mm²): .05 – .15

  • 端接类型 : 压接

机械附件

  • 壳体中的端子保持力 : 带有

  • 壳体内端子定位力类型 : 锁定枪

尺寸

  • 接合插针直径 (in): .066

  • 接受导线绝缘直径范围 : .36 – .76 mm [ .014 – .03 in ]

使用环境

  • 工组温度范围 (°F): -67 – 221

操作/应用

  • Circuit Application : Signal

  • 用于多压接 :

行业标准

  • UL 文件号 : E28476

  • UL 防火等级 : UL 94V-0

  • 机构/标准 : CSA, IEC, UL

包装特性

  • 封装方法 :

  • 封装数量 : 4000

其他

  • 注释 : 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。

  • 线缆类型 : 分离式导线

  • 适用于 : CPC 连接器, G 系列连接器, M 系列连接器

  • 电线类型 : 绞线

产品合规性
