产品  描述

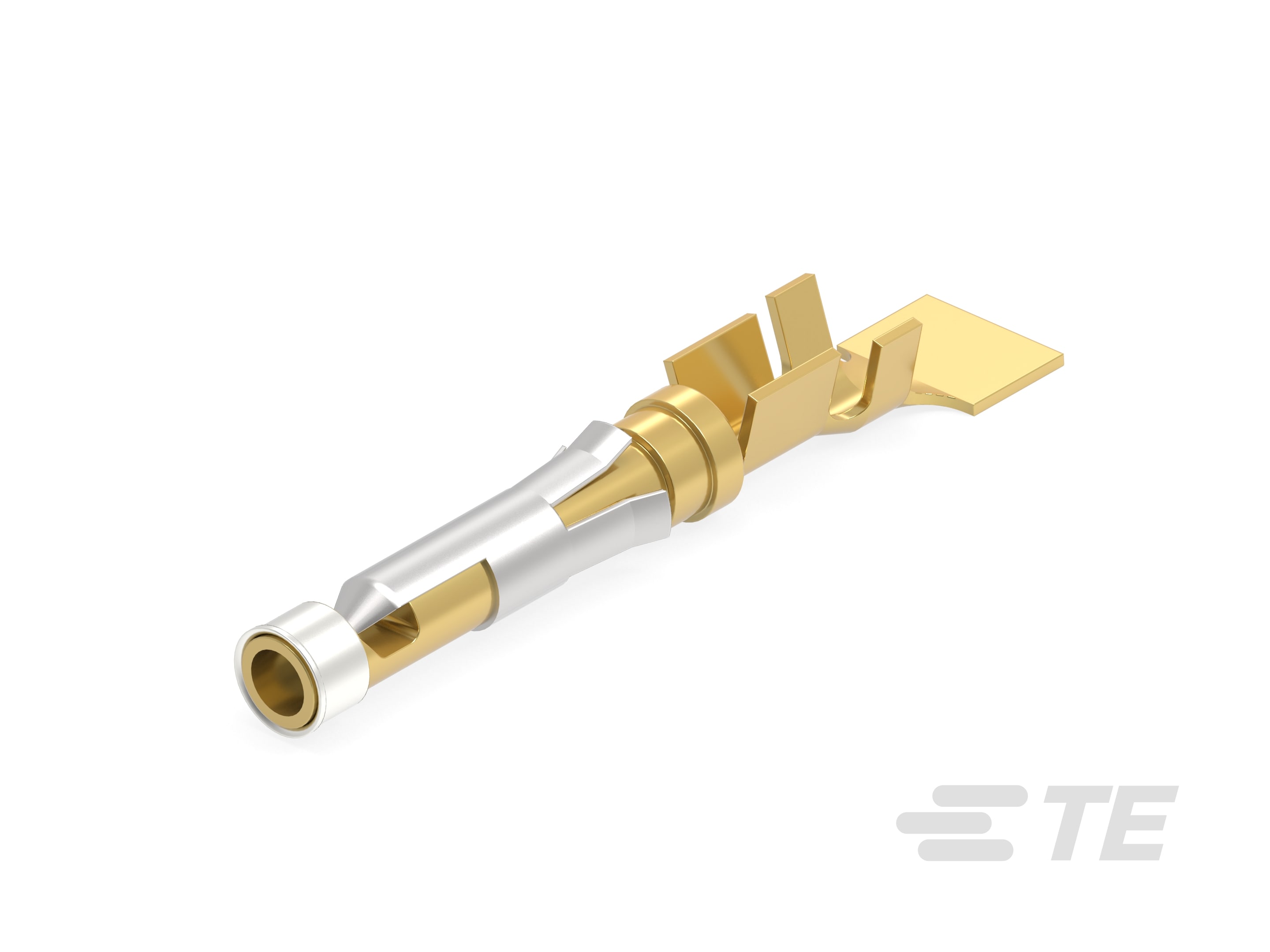

Precision formed Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS LP (53)

产品图纸

CAD 文件

产品规格

特性

产品  描述

Precision formed Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS LP (53)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子类型 : 插座

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 (µin): 30

  • 端子端接区域电镀材料 :

  • 端子大小 : 16

端接特性

  • 线缆尺寸 (AWG): 26 – 20

  • 线缆尺寸 (mm²): .12 – .5

  • 端接类型 : 焊接

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装方法 : 纸箱

  • 封装数量 : 1000

其他

  • 适用于 : CPC 连接器, M 系列连接器

  • 注释 : 这些端子可用于所有连接器护套的 MultiMate 端子位置。

  • 线缆类型 : 分离式导线
