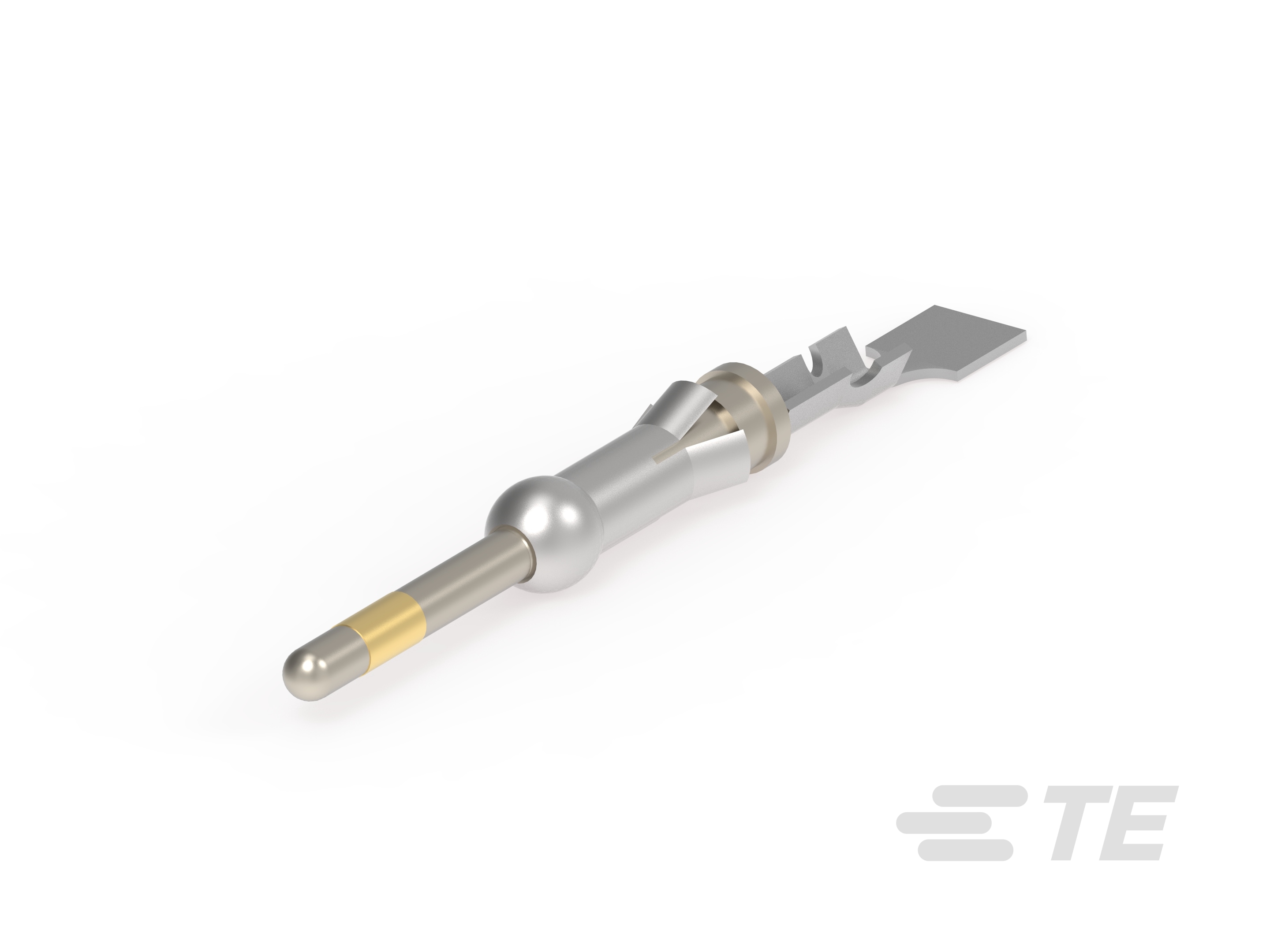

66107-3
Pin Contact, Gold (Au), Size 16 Contact Size, 26 – 24 AWG, .12 – .2 mm² Wire, Crimp, Brass, Power & Signal, -55 – 150 °C [-67 – 302 °F], AMP Type III+
66107-3
Pin Contact, Gold (Au), Size 16 Contact Size, 26 – 24 AWG, .12 – .2 mm² Wire, Crimp, Brass, Power & Signal, -55 – 150 °C [-67 – 302 °F], AMP Type III+
-
- AMP
- AMP 类型 III+ ,
- Circular Plastic Connectors Series 1
- TE 内部编号 66107-3
- TE 内部产品描述 III+ PIN,26-24,15AU/FL,LP
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 16
文档
产品图纸
- PIN ASSEMBLY, LOOSE PIECE, TYPE III+ ENG_CD_66107_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_66107-3_AC.pdf 3D
- 下载查看 ENG_CVM_CVM_66107-3_AC.2d_dxf.zip 英文版本
- ENG_CVM_CVM_66107-3_AC.3d_igs.zip 英文版本
- ENG_CVM_CVM_66107-3_AC.3d_stp.zip 英文版本
数据表/目录页
- AMP Circular Connectors for Commercial Signal & Power Applications ENG_CS_82021_CPC_sections1-5_0807.pdf 英文版本
- ENG_CS_65910_Signal_Contacts_0707.pdf 英文版本
- ENG_CS_82003_M_SERIES_PIN_SOCKET_0608.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10004_M.pdf 英文版本
- 产品规格 ENG_SS_108-10042_G.pdf 英文版本
- 合格检测报告 ENG_SS_501-66_B.pdf 英文版本
使用说明书
- 使用说明书（美国） JPN_SS_408-1379_E_408-1379-E-JP.pdf 日语
- ENG_SS_408-1379_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子接触部电镀材料表面涂层 : 亮光
-
导线端子端接区域电镀厚度 : 1.27 µm [ 50 µin ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
接合插针直径 : 1.57 mm [ .062 in ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 16
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 13
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : .89 – 1.4 mm [ .035 – .055 in ]
-
线径 (AWG): 26 – 24
-
线径 (mm²): .12 – .2
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装方法 : Carton, 零散零件
-
封装数量 : 1000
