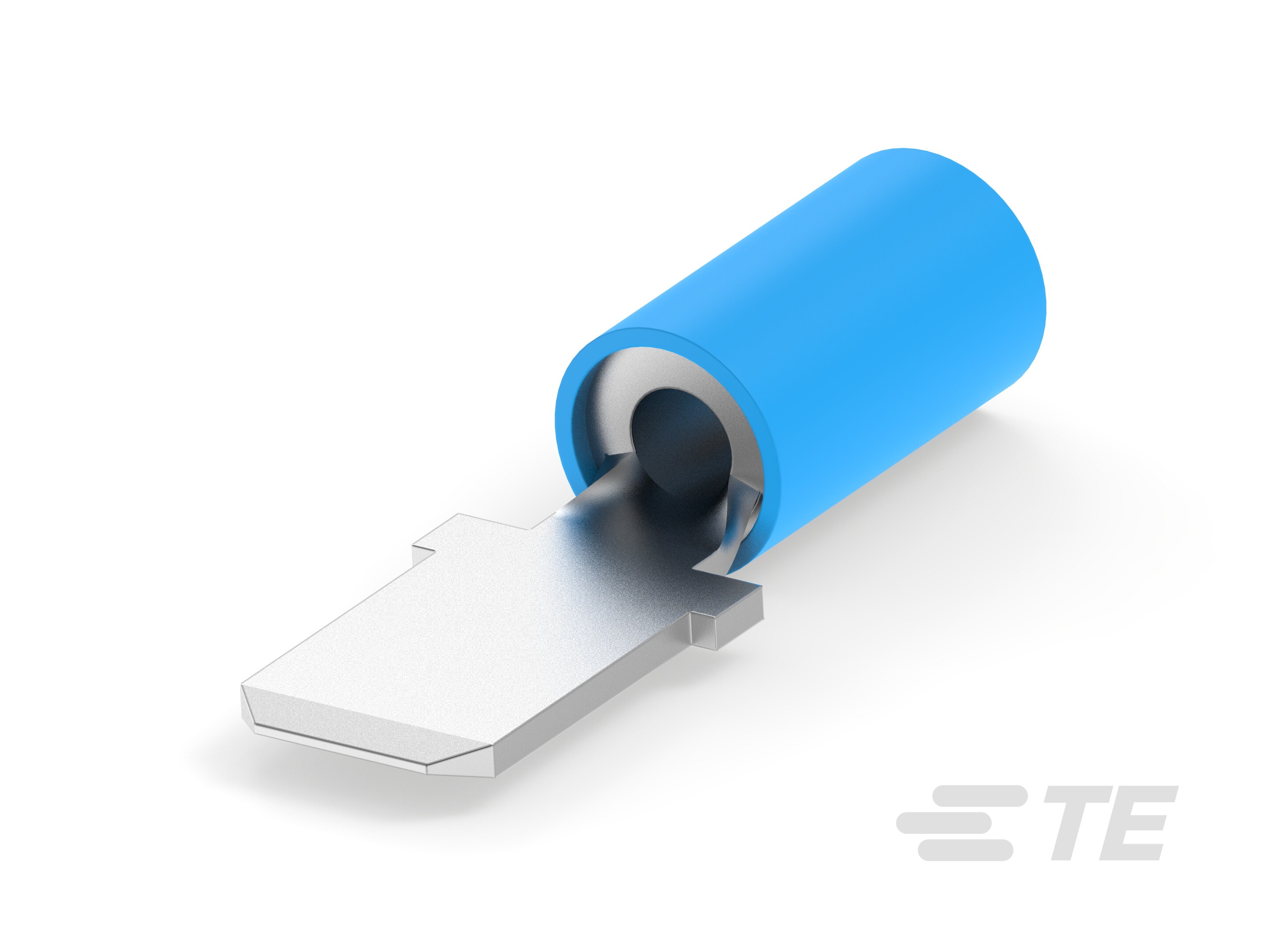

66024-4
Quick Disconnect Tab, 16 – 14 AWG, 1.04 – 2.62 mm² Wire, 2050 – 5180 CMA, 6.35 mm [.25 in] Tab Width, Straight, Copper Alloy, Tin Plating, Reel
66024-4
Quick Disconnect Tab, 16 – 14 AWG, 1.04 – 2.62 mm² Wire, 2050 – 5180 CMA, 6.35 mm [.25 in] Tab Width, Straight, Copper Alloy, Tin Plating, Reel
-
- FASTON
- TE 内部编号 66024-4
- TE 内部产品描述 TAB,PIDG TERMI-BK 16-14
-
快速断开端子类型 : 公端
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
-
对接公端宽度 : 6.35 mm [ .25 in ]
文档
产品图纸
- PIDG TAB ASSEMBLY ENG_CD_66024_E.pdf 英文版本
- PIDG TAB ASSEMBLY 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_66024-4_S.pdf 3D
- 下载查看 ENG_CVM_CVM_66024-4_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_66024-4_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_66024-4_S.3d_stp.zip 英文版本
数据表/目录页
- Digital Data Sheet ENG_DS_Product_Digital_Data_Sheet_66024-4_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
绝缘材料 : PVC
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 铜合金
-
端子电镀材料 : 锡
-
压接类型 : 压缩压接
-
压线筒类型 : Closed
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
兼容的绝缘直径范围 : 4.32 mm [ .17 in ]
-
产品长度 : 25.17 mm [ .991 in ]
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
使用环境
-
绝缘选项 : 部分绝缘
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
其他
-
压线筒颜色 : 蓝色
