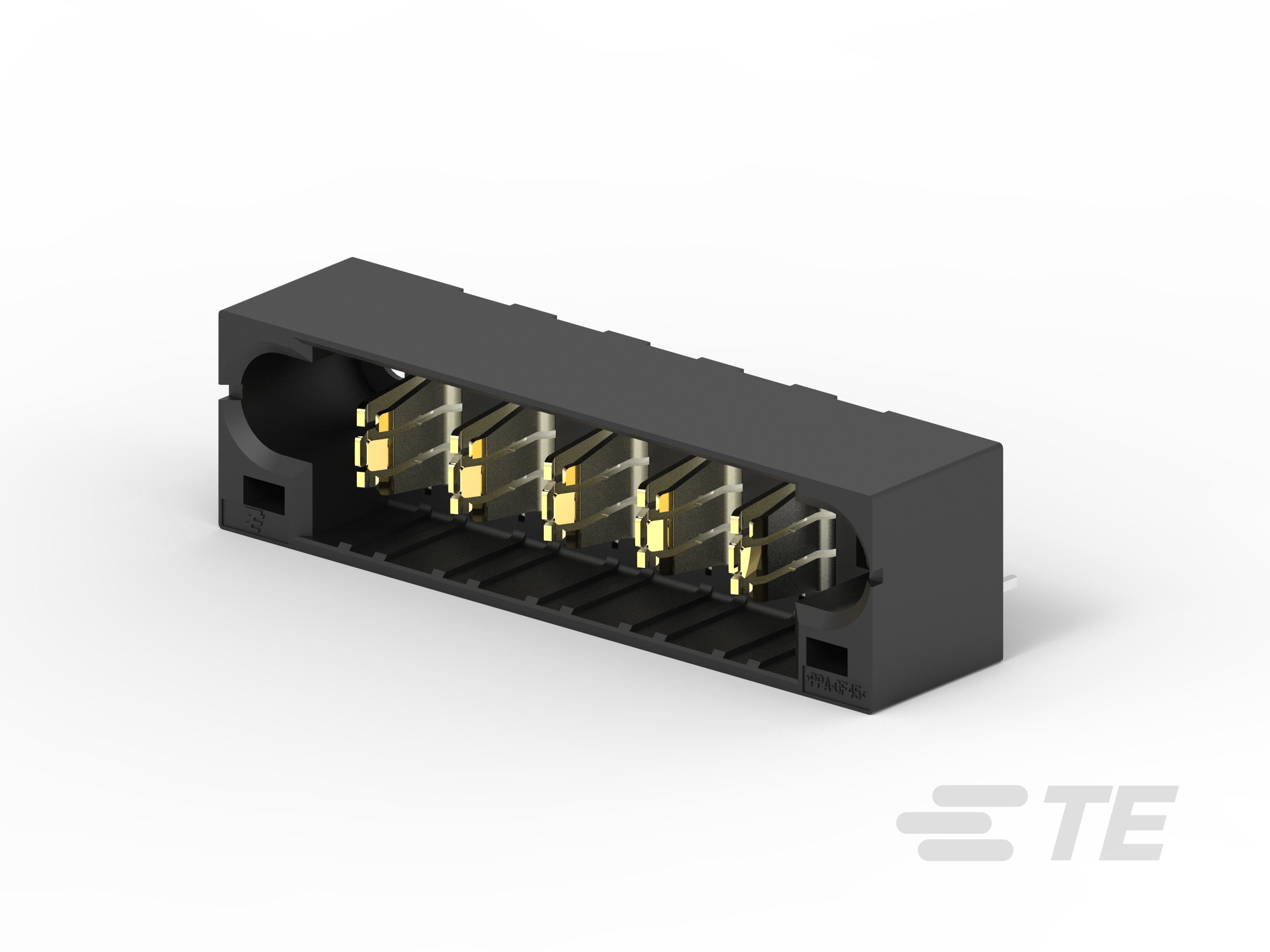

PCB Mount Header, Vertical, Board-to-Board, 5 Position, 2.54 mm / 7.62 mm [.1 in / .3 in] Centerline, Fully Shrouded, Gold (Au)
6600303-9
PCB Mount Header, Vertical, Board-to-Board, 5 Position, 2.54 mm / 7.62 mm [.1 in / .3 in] Centerline, Fully Shrouded, Gold (Au)
-
- MULTI-BEAM
- TE 内部编号 6600303-9
- TE 内部产品描述 MBXL VERT HDR 5ACP
-
PCB 连接器组件类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 板对板
-
位数 : 5
-
行数 : 1
文档
产品图纸
- VERTICAL HEADER CONN, W/GUIDES PRESS FIT, TYPE P MULTI-BEAM XL ENG_CD_6600303_B8_pdf_c_6600303_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6600303-9_B4.pdf 3D
- 下载查看 ENG_CVM_CVM_6600303-9_B4.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6600303-9_B4.3d_igs.zip 英文版本
- ENG_CVM_CVM_6600303-9_B4.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13038_J.pdf 英文版本
- 产品规格 ENG_SS_108-1973_C1.pdf 英文版本
- 合格检测报告 ENG_SS_501-646_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
PCB 连接器组件类型 : PCB 安装接头
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
电源位置数量 : 5
-
装载位置数量 : 5
-
列数 : 5
-
PCB 安装方向 : 垂直
-
位数 : 5
-
行数 : 1
电气特征
-
工作电压 (VDC): 60, 300
-
工作电压 (VAC): 60, 300
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
PCB 端子端接区域电镀材料厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]
-
端子接合区域电镀材料厚度 : .076 µm [ 3 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 刀鞘天线
-
端子额定电流（最大值） (A): 42
端接特性
-
端接柱体和尾部长度 : 4.19 mm [ .165 in ]
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
PCB 安装对准类型 : 固定夹/柱
-
PCB 安装固定类型 : 固定卡扣/柱
-
接合对准类型 : 极化
-
接合固定 : 不带
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） (mm): 2.54, 7.62
-
中心线（间距） (in): .1, .3
尺寸
-
连接器长度 : 57.15 mm [ 2.25 in ]
-
连接器高度 : 12.7 mm [ .5 in ]
-
连接器宽度 : 14.58 mm [ .574 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 高温部件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
