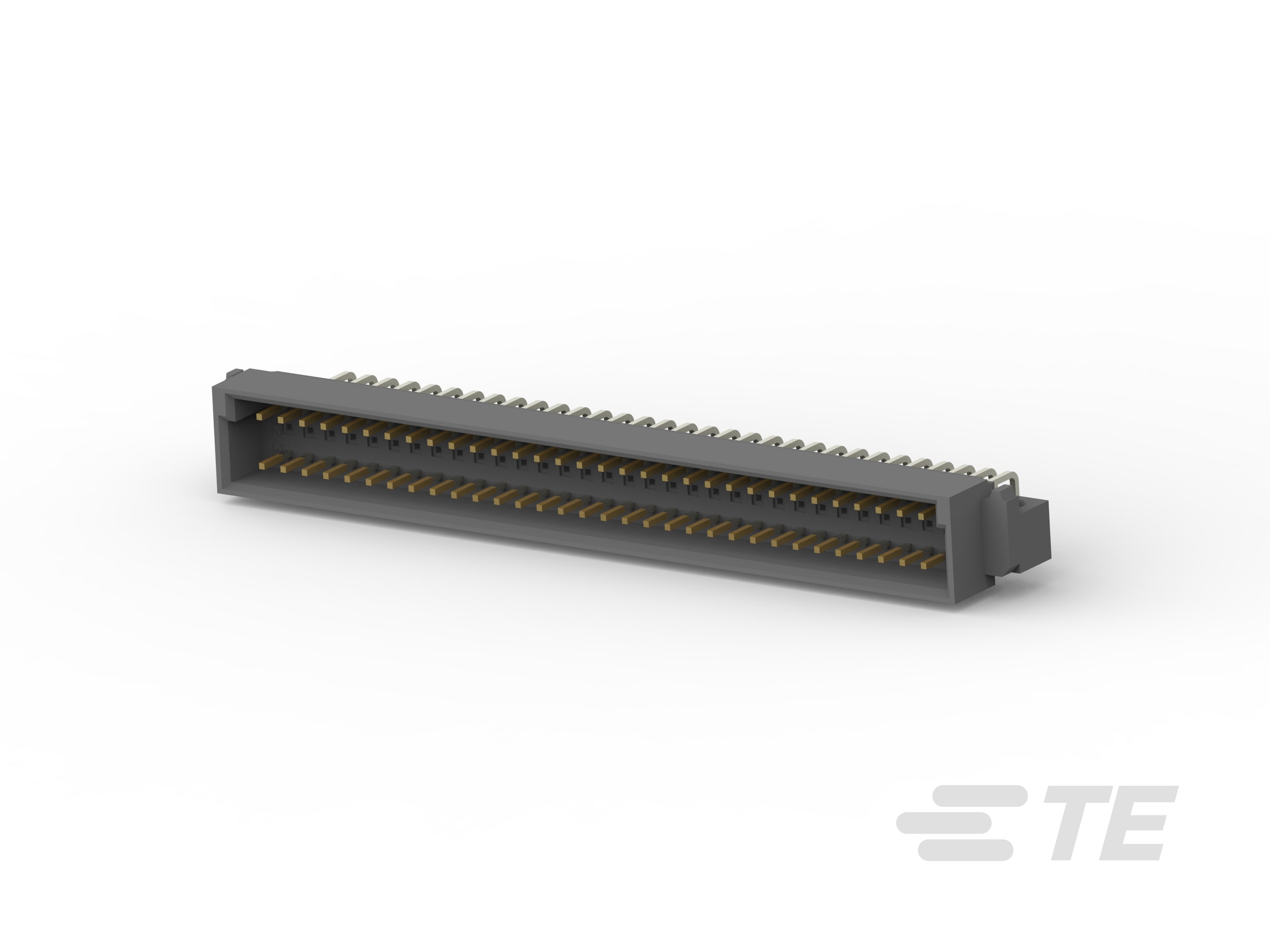

650945-3
Board-to-Board, 64 Position, 2.54 mm [.1 in] Centerline, 2 Row, Gray, Polyester GF, Fully Loaded, Plug, Right Angle, Standard Edge Connectors
650945-3
Board-to-Board, 64 Position, 2.54 mm [.1 in] Centerline, 2 Row, Gray, Polyester GF, Fully Loaded, Plug, Right Angle, Standard Edge Connectors
-
- EUROCARD
- TE 内部编号 650945-3
- TE 内部产品描述 064 EURO TYPE C PIN ST ASSY
-
连接器系统 : 板对板
-
位数 : 64
-
中心线（间距） : 2.54 mm [ .1 in ]
-
行数 : 2
-
主要产品颜色 : 灰色
文档
产品图纸
- ASSEMBLY, PIN EUROCARD, TYPE C, .104 SOLDER POST ENG_CD_650473_S_baseFilename.pdf 英文版本
- PIN ASSEMBLY, EUROCARD, TYPE C ENG_CD_650945_L_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_650945-3_U_c-650945-3-u-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_650945-3_U_c-650945-3-u.2d_dxf.zip 英文版本
- ENG_CVM_CVM_650945-3_U_c-650945-3-u.3d_igs.zip 英文版本
- ENG_CVM_CVM_650945-3_U_c-650945-3-u.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和壳体类型 : 插头
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 64
-
行数 : 2
-
连接器端子负载状态 : 满载
-
PCB 安装方向 : 直角
主体特性
-
主要产品颜色 : 灰色
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 聚酯 GF
尺寸
-
行间距 : 5.08 mm [ .2 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
