文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_647845-7_B.pdf 3D
- 下载查看 ENG_CVM_CVM_647845-7_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_647845-7_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_647845-7_B.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13071_D.pdf 英文版本
- 工程报告 S_502-1136_A.tif 英文版本
- S_502-1136_A.pdf 英文版本
- 产品规格 ENG_SS_108-2104_O2.pdf 英文版本
- ENG_SS_108-1228_F.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_CERT_E28476_20020214_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。

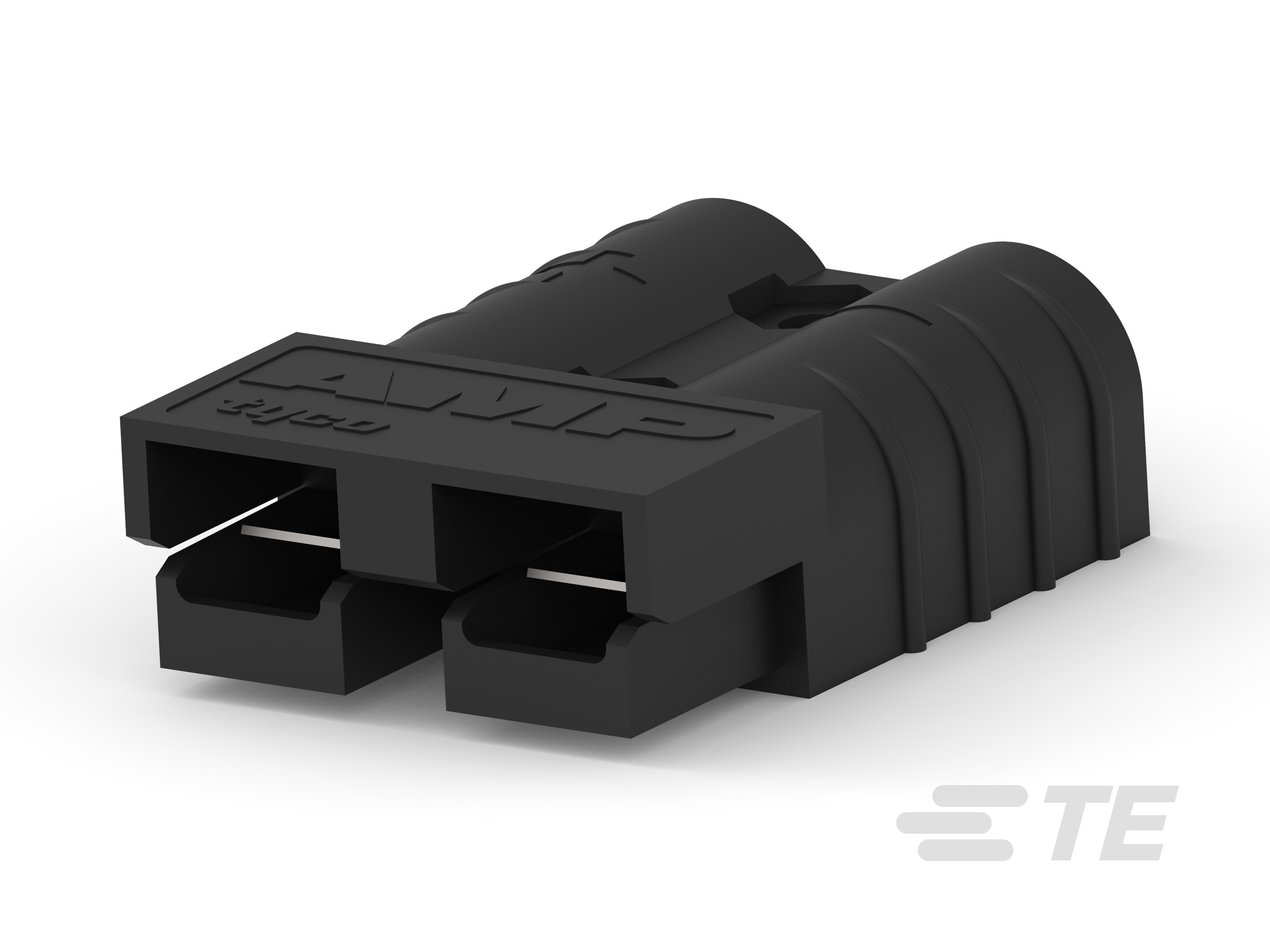

产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头 | 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
-
电源位置数量 : 0
-
信号位置数量 : 0
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
壳体内的端子定位力 : 不带
-
端子类型 : 公端
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 19.05 mm [ .705 in ]
-
外壳材料 : 聚碳酸酯
尺寸
-
连接器长度 : 48.23 mm [ 1.9 in ]
-
连接器高度 : 15.88 mm [ .625 in ]
-
连接器宽度 : 35.05 mm [ 1.38 in ]
-
兼容的绝缘直径范围 : 10 mm [ .394 in ]
-
线径 (AWG): 12 – 6
-
线径 (mm²): 3.085 – 14
-
线径 (CMA): 6088 – 27629
使用环境
-
工组温度范围 : -20 – 105 °C [ -4 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装数量 : 175
-
封装方法 : Bag
