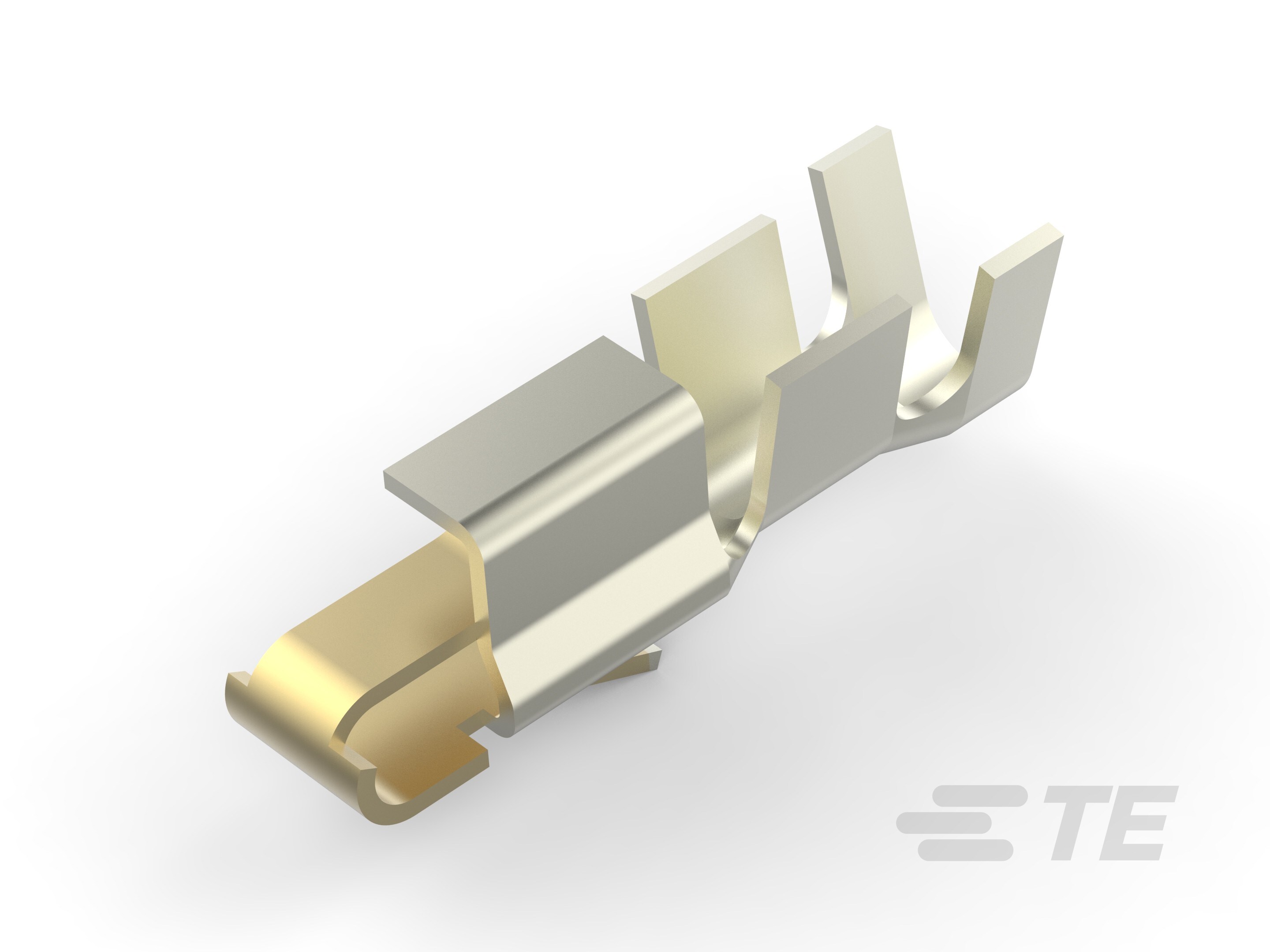

647466-2
Socket Contact, 16 AWG, 250 VAC, 1.29 – 1.42 mm² Wire, Locking Lance Contact Retention, 2550 – 2800 CMA, Gold (Au), Discrete Wire, Crimp, SL-156
647466-2
Socket Contact, 16 AWG, 250 VAC, 1.29 – 1.42 mm² Wire, Locking Lance Contact Retention, 2550 – 2800 CMA, Gold (Au), Discrete Wire, Crimp, SL-156
-
- SL-156
- TE 内部编号 647466-2
- TE 内部产品描述 SL156 RECPT,AUNI/PHBZ,16AWG
- 所有 Connector Contacts: Wire-to-Board Socket, SL 156 (23)
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
工作电压 (VAC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- SL-156 HOODED RECEPTACLE, LARGE WIRE CONTACT ENG_CD_647466_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_647466-2_C.pdf 英文版本
- 3D_CVM_CVM_647466-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_647466-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_647466-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_647466-2_D.3d_stp.zip 英文版本
- ENG_CVM_647466-2_C.3d_igs.zip 英文版本
- ENG_CVM_647466-2_C.3d_stp.zip 英文版本
- ENG_CVM_647466-2_C.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1021_H_114-1021.pdf 英文版本
- 产品规格 ENG_SS_108-1049-1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 10
-
接合方柱尺寸 : 1.14 mm [ .045 in ]
-
端子底板材料 : 镍
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
线径 (AWG): 16
-
线径 (mm²): 1.29 – 1.42
-
线径 (CMA): 2550 – 2800
-
兼容的绝缘直径范围 : 1.78 – 2.84 mm [ .07 – .112 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 5500
-
封装方法 : Reel
