6450883-7

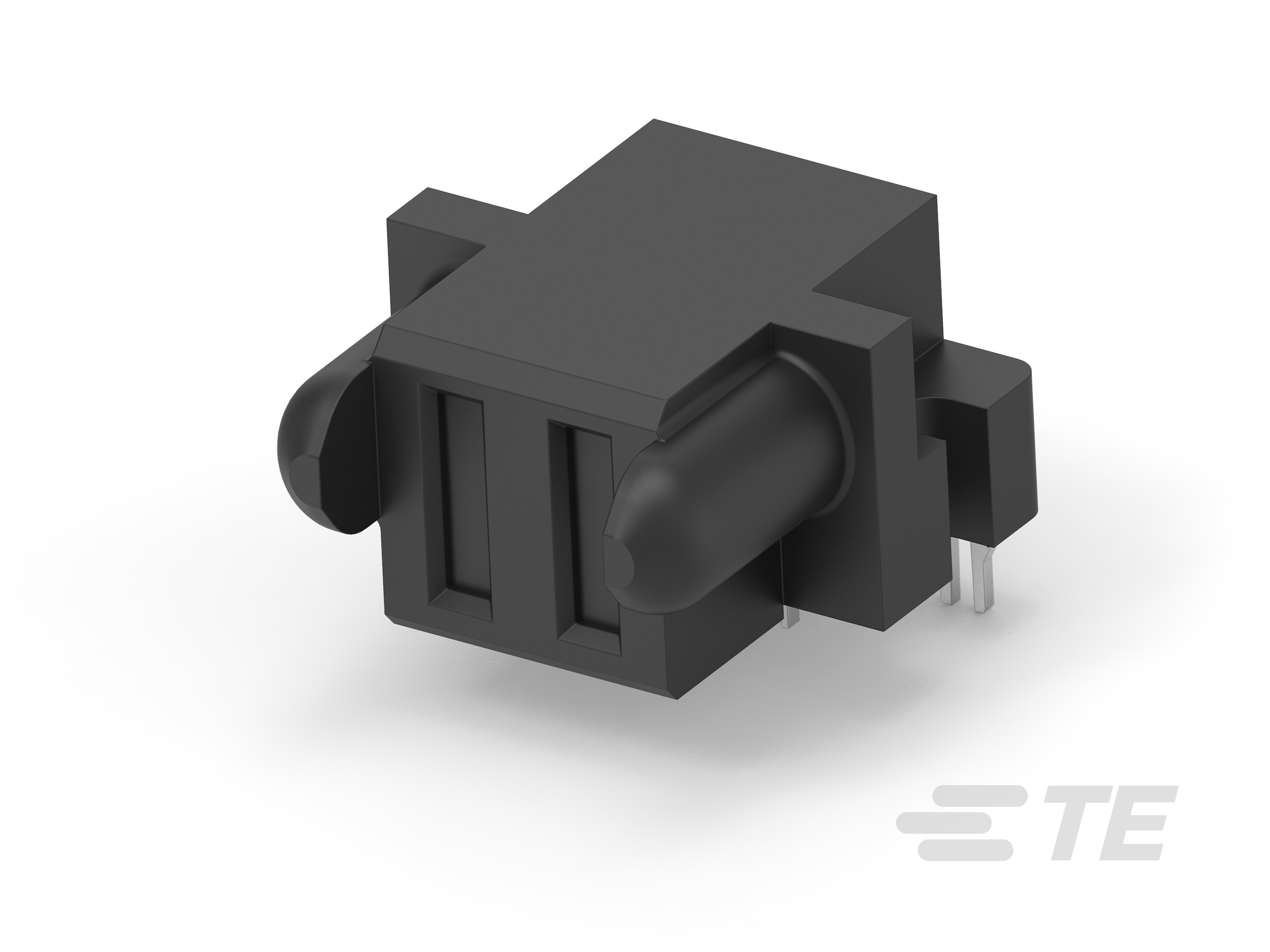

PCB Mount Receptacle, Right Angle, Board-to-Board, 2 Position, 6.35 mm [.25 in] Centerline, Fully Shrouded, Gold, Through Hole - Press-Fit, Power
6450883-7
PCB Mount Receptacle, Right Angle, Board-to-Board, 2 Position, 6.35 mm [.25 in] Centerline, Fully Shrouded, Gold, Through Hole - Press-Fit, Power
- TE 内部编号 6450883-7
- TE 内部产品描述 MBXLE R/A RCPT 2P
-
欧盟 RoHS 符合性 : 合规
-
PCB 连接器组件类型 : PCB 安装母端
-
PCB 安装方向 : 直角
-
连接器系统 : 板对板
-
位数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6450883-7_1.pdf 3D
- 下载查看 ENG_CVM_CVM_6450883-7_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6450883-7_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_6450883-7_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-2292_A2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
其他
-
欧盟 RoHS 符合性 : 合规
产品类型特性
-
连接器形状 : 矩形
-
PCB 连接器组件类型 : PCB 安装母端
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
连接器和端子端接到 : 印刷电路板
结构特性
-
电源位置数量 : 2
-
插拔配置 : 正常
-
装载位置数量 : 2
-
列数 : 2
-
PCB 安装方向 : 直角
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 200
-
工作电压 (VAC): 200
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
PCB 端子端接区域电镀材料厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]
-
端子接合区域电镀材料厚度 : .076 µm [ 3 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金
-
端子类型 : 母端
-
端子额定电流（最大值） (A): 75
端接特性
-
端接柱体和尾部长度 : 3.02 mm [ .119 in ]
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
PCB 安装对准类型 : 压紧
-
PCB 安装固定类型 : 压紧
-
接合对准类型 : 导柱
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : Polythalamide
-
中心线（间距） : 6.35 mm [ .25 in ]
尺寸
-
连接器长度 : 23.87 mm [ .94 in ]
-
连接器高度 : 11.94 mm [ .47 in ]
-
PCB 厚度（建议） : 1.35 mm [ .053 in ]
-
连接器宽度 : 20.83 mm [ .82 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 高温部件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
