643267-1

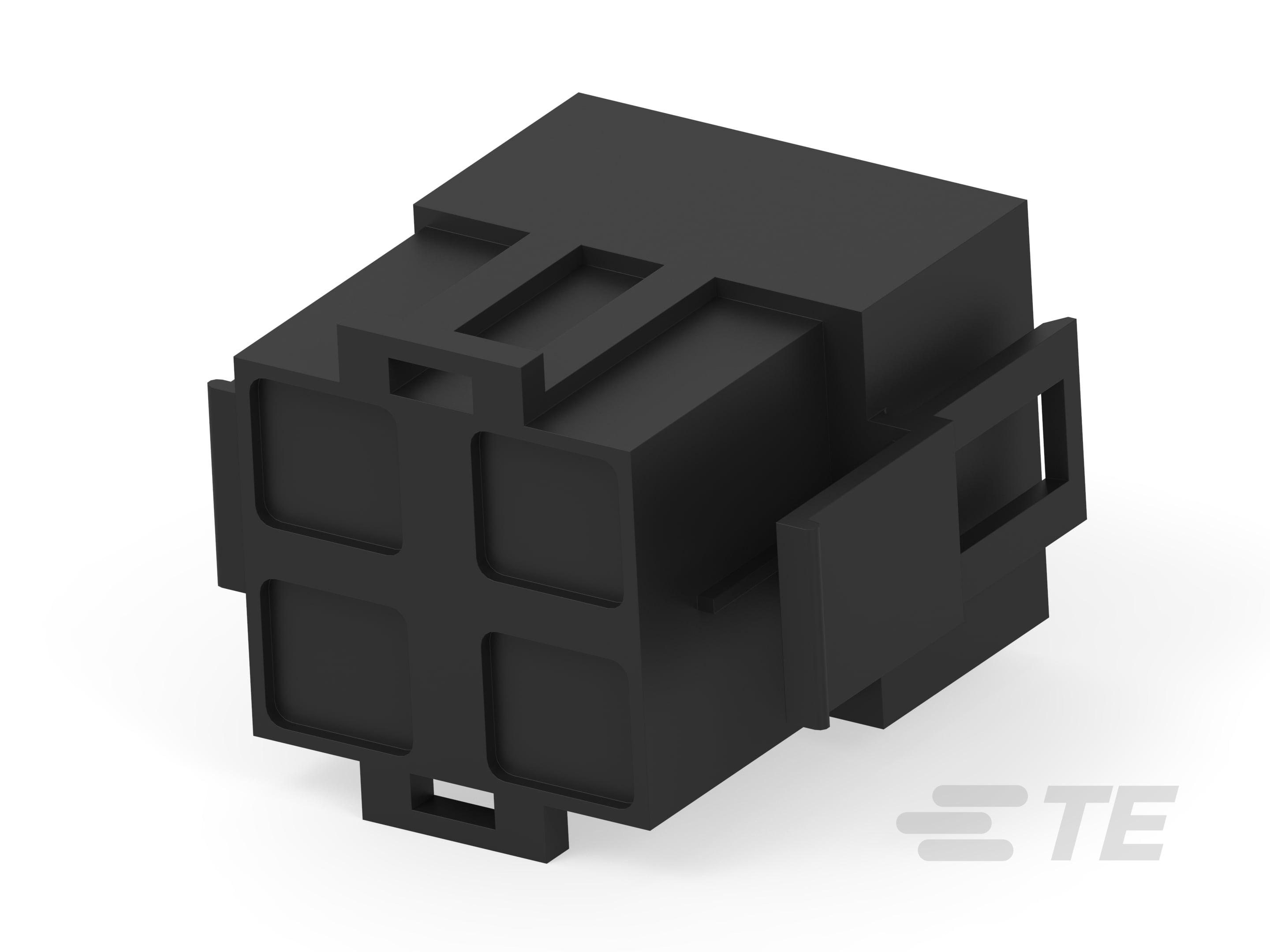

Housing, Receptacle, Wire-to-Wire, 4 Position, 13.97 mm [.55 in] Centerline, Wire & Cable, UL 94V-0, Rectangular Power Connectors
643267-1
Housing, Receptacle, Wire-to-Wire, 4 Position, 13.97 mm [.55 in] Centerline, Wire & Cable, UL 94V-0, Rectangular Power Connectors
-
- AMP
- TE 内部编号 643267-1
- TE 内部产品描述 HI-CURRENT CONNECTOR
-
矩形电源连接器类型 : 护套
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
位数 : 4
-
中心线（间距） : 13.97 mm [ .55 in ]
文档
产品图纸
- CAP, HIGH CURRENT, 4 CIRCUIT ENG_CD_643267_R.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_643267-1_N.pdf 英文版本
- 3D_CVM_CVM_643267-1_P.pdf 3D
- 下载查看 ENG_CVM_CVM_643267-1_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_643267-1_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_643267-1_P.3d_stp.zip 英文版本
- ENG_CVM_643267-1_N.2d_dxf.zip 英文版本
- ENG_CVM_643267-1_N.3d_igs.zip 英文版本
- ENG_CVM_643267-1_N.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-1036_C1.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_19751213_B.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6233_2116364_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装数量 : 1
-
封装方法 : Box
尺寸
-
连接器高度 (mm): 34.04
-
产品长度 (mm): 40.64
-
产品宽度 (mm): 28.96
产品类型特性
-
矩形电源连接器类型 : 护套
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
电源位置数量 : 4
-
信号位置数量 : 0
-
行数 : 2
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
接触件特性
-
端子额定电流（最大值） (A): 35
-
壳体内的端子定位力 : 带有
-
端子类型 : 无极性
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 13.97 mm [ .55 in ]
-
壳体颜色 : 黑色
-
外壳材料 : 尼龙 GF
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : 电源
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
