642409-000

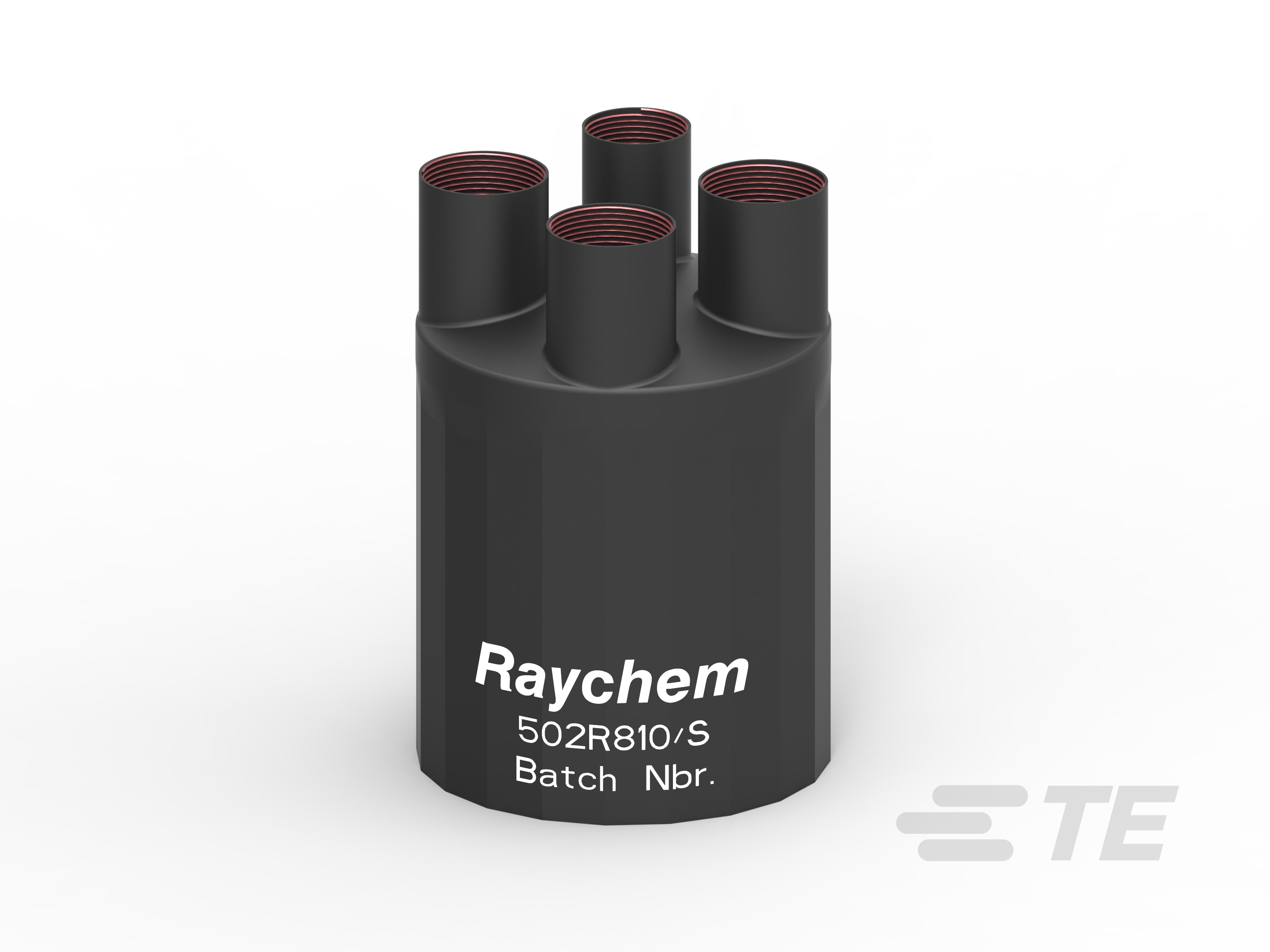

Heat Shrink, 6.69 in [170 mm] Expanded Inside (Body), 1.97 in [50 mm] Expanded Inside (Leg), 65 mm, RAYCHEM CBR, Power Cable Breakouts

CBR-4-4-A-(B3)-642409-000

642409-000

Heat Shrink, 6.69 in [170 mm] Expanded Inside (Body), 1.97 in [50 mm] Expanded Inside (Leg), 65 mm, RAYCHEM CBR, Power Cable Breakouts

    • RAYCHEM
    • RAYCHEM CBR
  • TE 内部编号 642409-000
  • TE 内部产品描述 CBR-4-4-A-(B3)
  • 别名 ID 8-1195076-2 CBR-4-4-A-(B3)

  • 产品供货情况 : 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

  • 安装技术 : 热收缩

  • 兼容电缆直径 - 主体（最小值） : 60 mm [ 2.35 in ]

  • 兼容电缆直径 - 主体（最大值） : 154 mm [ 6.05 in ]

  • 兼容电缆直径 - 支脚（最小值） : 23 mm [ .9 in ]

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

使用说明书

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 涂层种类 : 平面, 螺旋

  • 安装技术 : 热收缩

  • 粘合剂涂层 : 带有

  • 墙面种类（不含粘合剂） : 单

结构特性

  • 分支/支脚数量 : 4

电气特征

  • 电压等级 (kV): ≤ 1

主体特性

  • 主要产品材料 : 交联聚烯烃

  • 主要产品颜色 : 黑色

  • 灵活性 : 半刚性

  • 收缩率 : > 2.5:1

尺寸

  • 壁厚 : 厚/重

  • 兼容电缆直径 - 主体（最小值） : 60 mm [ 2.35 in ]

  • 兼容电缆直径 - 主体（最大值） : 154 mm [ 6.05 in ]

  • 兼容电缆直径 - 支脚（最小值） : 23 mm [ .9 in ]

  • 兼容电缆直径 - 支脚（最大值） : 38 mm [ 1.5 in ]

  • 扩大内径（最小值）（主体） : 170 mm [ 6.69 in ]

  • 扩大内径（最小值）（支脚） : 50 mm [ 1.97 in ]

  • 支脚长度 : 65 mm [ 2.56 in ]

  • 产品总长度 : 255 mm [ 10.04 in ]

  • 收缩内径（最大值）（主体） : 60 mm [ 2.36 in ]

  • 收缩内径（最大值）（支脚） : 23 mm [ .91 in ]

  • 热缩后壁厚（最大值）（主体） : 4 mm [ .16 in ]

  • 热缩后壁厚（最大值）（支脚） : 2.5 mm [ .1 in ]

  • 主体长度 : 90 mm [ 3.54 in ]

使用环境

  • 环境阻力 : 受污染的水, 湿度, 盐水, 雨, 风化

  • 流体阻力类型 : 变压器油, 碳氢化合物

  • 可燃性性能 : 非阻燃

操作/应用

  • 热阻 : 适用于低温，适用于高温、阻燃

  • 紫外线稳定型 : 是

  • 机械阻力 : 抗机械冲击

产品供货情况

  • 产品供货情况 : 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

包装特性

  • 封装数量 : 3
