- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 641776-2

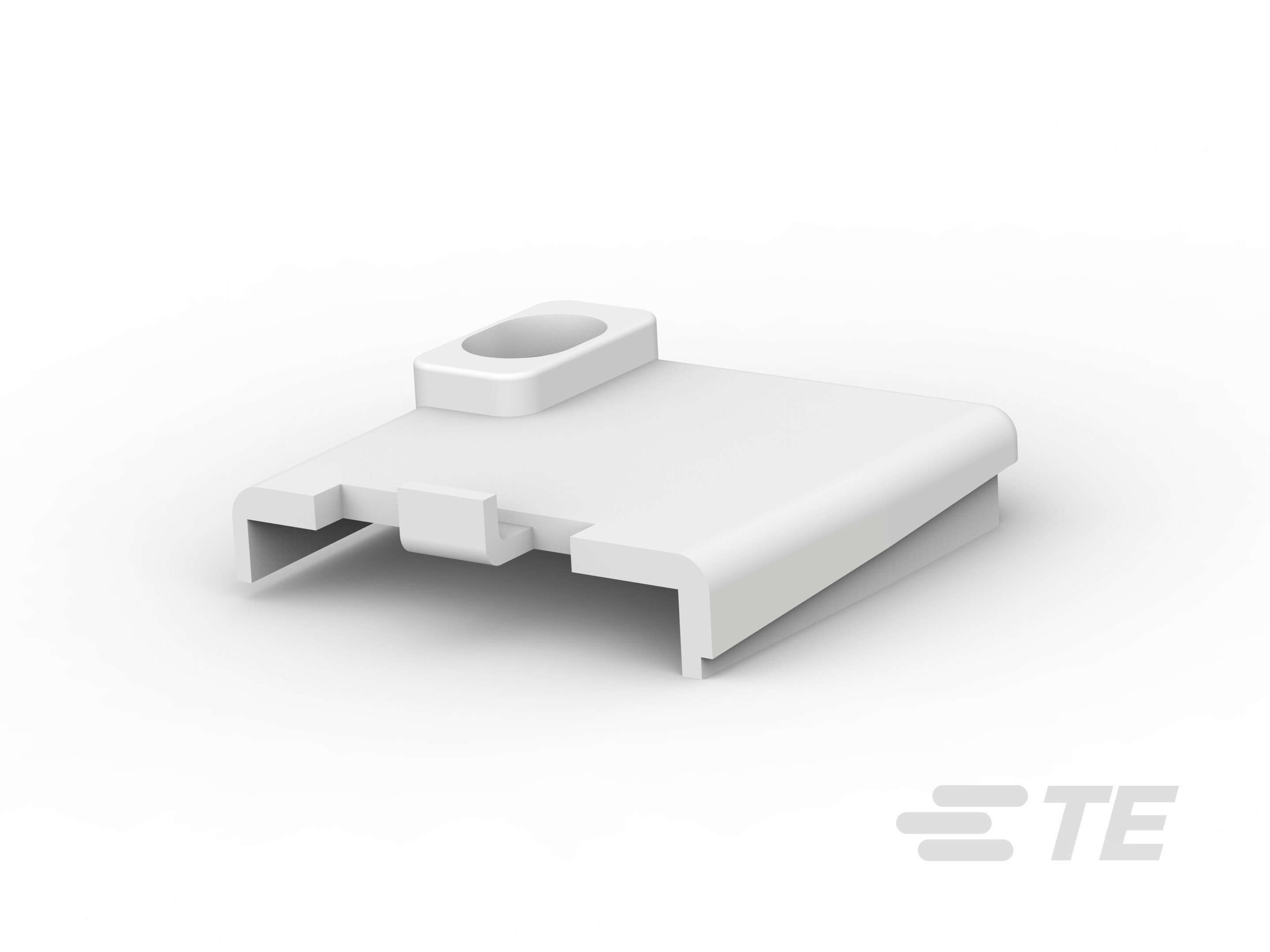

- TE 内部产品描述 04P UMNL STR/REL
- 别名 ID 1200681
-
封装方法 : 包装
-
工作温度范围 : -20 – 105 °C [ -4 – 221 °F ]
-
主要产品颜色 : 土黄色
-
主要产品材料 : 尼龙
-
位数 : 4
文档
产品图纸
- STRAIN RELIEF AND INSERT, UNIVERSAL MATE-N-LOK, 4 CIRCUIT 英文版本
- STRAIN RELIEF AND INSERT, UNIVERSAL MATE-N-LOK, 4 CIRCUIT ENG_CD_641776_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_641776-2_E.pdf 英文版本
- 3D_CVM_CVM_641776-2_Y.pdf 3D
- 下载查看 ENG_CVM_CVM_641776-2_Y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_641776-2_Y.3d_igs.zip 英文版本
- ENG_CVM_CVM_641776-2_Y.3d_stp.zip 英文版本
- ENG_CVM_641776-2_E.3d_igs.zip 英文版本
- ENG_CVM_641776-2_E.3d_stp.zip 英文版本
- ENG_CVM_641776-2_E.2d_dxf.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_SOCKET_CONNECTORS_STANDARD_DENSITY ENG_CS_82181_SOFTSHELL_STANDARD_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1010_V2.pdf 英文版本
- 产品规格 ENG_SS_108-1031_N2.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-3200_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器盖型 : 应力释放护盖
结构特性
-
位数 : 4
主体特性
-
主要产品颜色 : 土黄色
-
主要产品材料 : 尼龙
机械附件
-
应力消除 : 带有
使用环境
-
工作温度范围 : -20 – 105 °C [ -4 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
行业标准
-
与机构/标准产品兼容 : UL, CSA
包装特性
-
封装方法 : 包装
-
封装数量 : 1
