641643-2

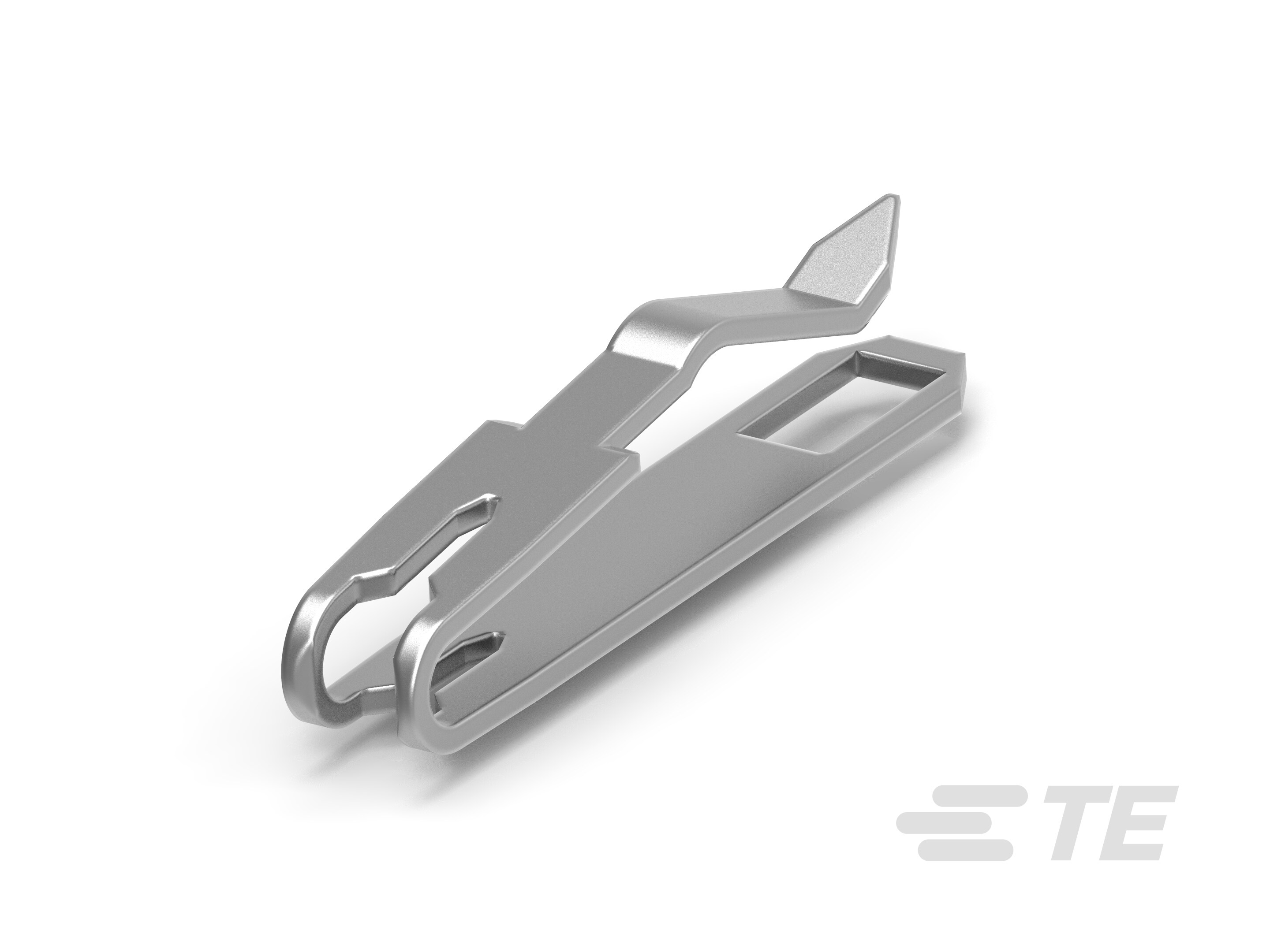

MTA 100, Connector Contact, Socket, Wire-to-Wire / Wire-to-Board, Wire Size 22 AWG, Wire Size .3 – .4 mm², Tin-Lead, Bag/Box, Wire & Cable

MTA100 CONT. 22 AWG TPPHBZ LP-641643-2

641643-2

MTA 100, Connector Contact, Socket, Wire-to-Wire / Wire-to-Board, Wire Size 22 AWG, Wire Size .3 – .4 mm², Tin-Lead, Bag/Box, Wire & Cable

    • MTA
    • MTA 100
  • TE 内部编号 641643-2
  • TE 内部产品描述 MTA100 CONT. 22 AWG TPPHBZ LP

  • 端子类型 : 插座

  • 连接器系统 : 线到板, 线到线

  • Wire Size (AWG): 22

  • Wire Size (mm²): .3 – .4

  • 端子接触部电镀材料 : 锡铅

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 线到板, 线到线

  • Sealable : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 与线缆类型兼容 : 分离式导线

电气特征

  • Operating Voltage (VAC): 250

  • 绝缘电阻 (MΩ): 5000

  • 介质耐压（最大值） (VAC): 750

接触件特性

  • 端子基材 : 磷青铜

  • 端子底板材料 : 镍

  • 端子接合区域电镀材料厚度 : 2.03 µm [ 80 µin ]

  • 导线端子端接区域电镀材料 : 锡铅

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子底板材料厚度 : .76 µm [ 29.92 µin ]

  • 壳体内的端子定位力 : 带有

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡铅

  • 端子额定电流（最大值） (A): 5

  • 导线端子端接区域电镀材料厚度 (µm): 2.03

端接特性

  • 线缆端接方法 : 绝缘刺破压接 (IDC) LED

机械附件

  • 带导线绝缘 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 壳体内的端子定位器类型 : 锁定枪

尺寸

  • Wire Size (AWG): 22

  • Wire Size (mm²): .3 – .4

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装数量 : 1000

  • 封装方法 : 袋/盒

其他

  • 注释 : 用于现场维修或线规更换。
