640636-3

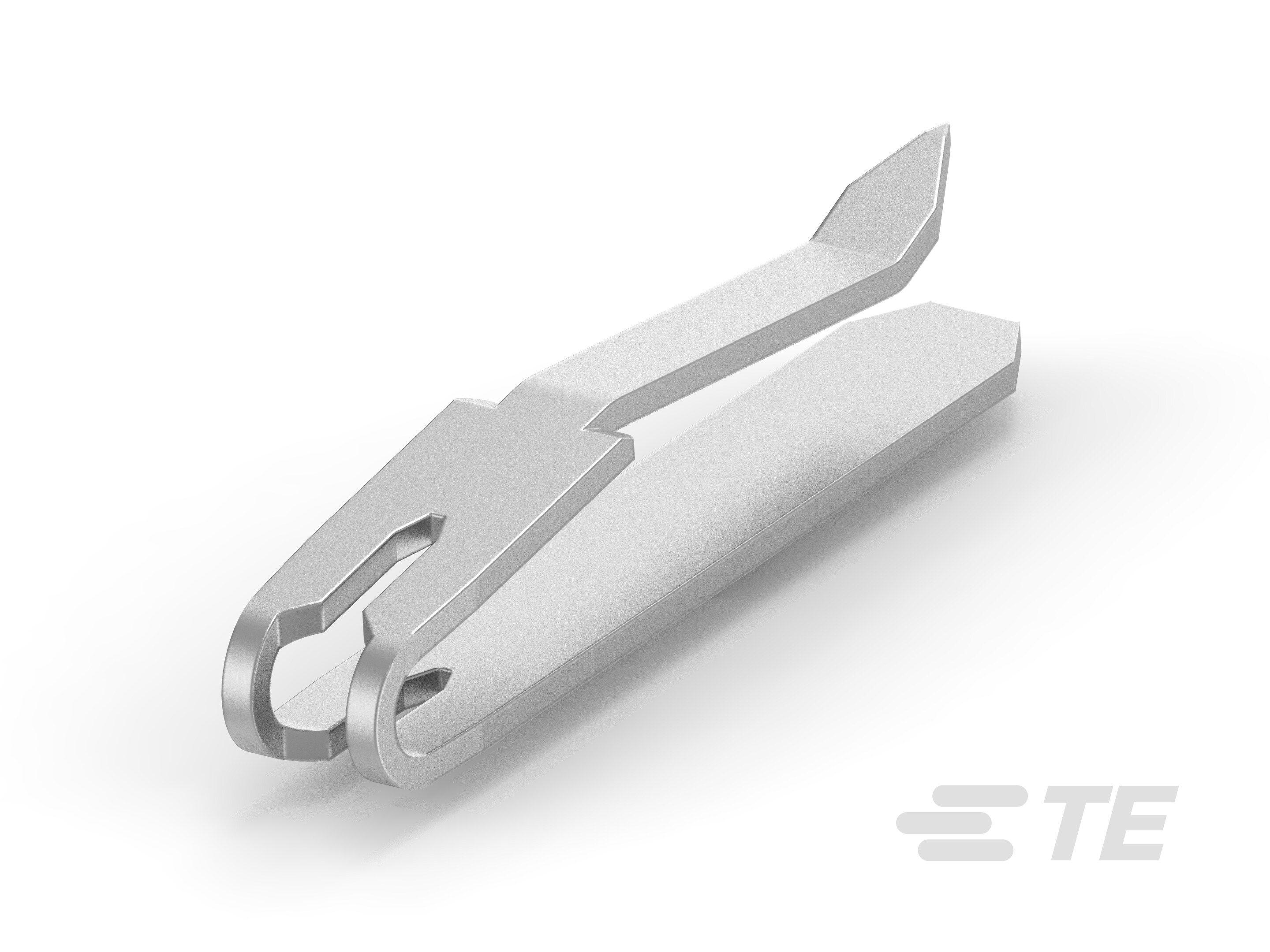

Socket Contact, 22 AWG, 250 VAC, .3 – .4 mm² Wire, Locking Lance Contact Retention, Tin (Sn), Discrete Wire, MTA 100
640636-3
Socket Contact, 22 AWG, 250 VAC, .3 – .4 mm² Wire, Locking Lance Contact Retention, Tin (Sn), Discrete Wire, MTA 100
-
- MTA 100
- TE 内部编号 640636-3
- TE 内部产品描述 MTA100 V-SLOT TERM LP #22
- 所有 Connector Contact: Socket/Receptacle, Wire-to-Board / Wire-to-Wire, MTA 100 (8)
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- CONTACT, LOOSE PIECE. 22 AWG WIRE, MTA-100 ENG_CD_640636_M.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_640636-3_L.pdf 英文版本
- 3D_CVM_CVM_640636-3_H.pdf 3D
- 下载查看 ENG_CVM_CVM_640636-3_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_640636-3_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_640636-3_H.3d_stp.zip 英文版本
- ENG_CVM_640636-3_L.3d_igs.zip 英文版本
- ENG_CVM_640636-3_L.3d_stp.zip 英文版本
- ENG_CVM_640636-3_L.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1019_L.pdf 英文版本
- 产品规格 ENG_SS_108-1050_L.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
介质耐压（最大值） (VAC): 2200
-
绝缘电阻 (MΩ): 5000
-
工作电压 (VAC): 250
接触件特性
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
接合方柱尺寸 : .64 mm [ .025 in ]
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC) 标准
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
线径 (AWG): 22
-
线径 (mm²): .3 – .4
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 1000
-
封装方法 : 袋和盒
