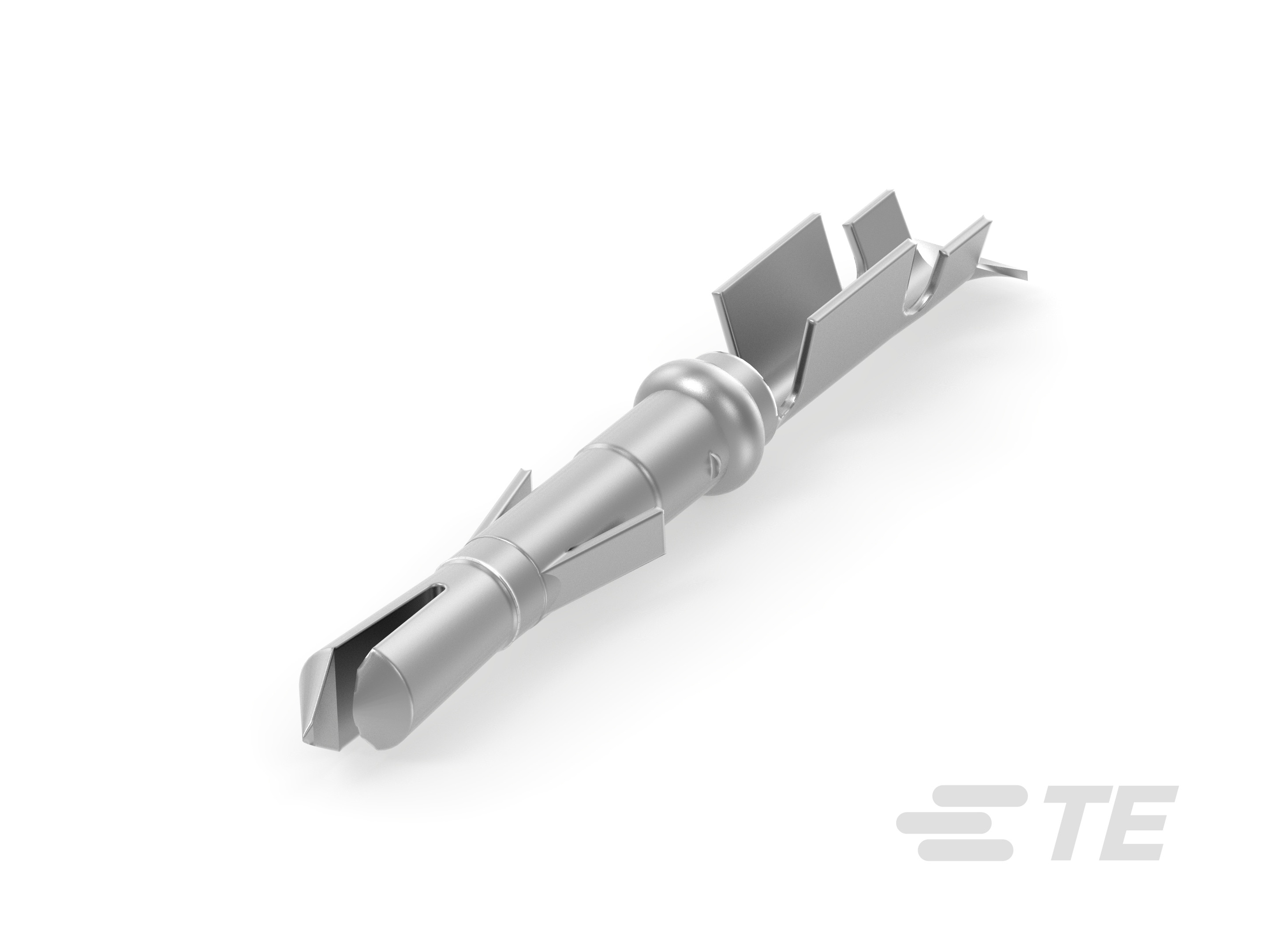

640579-1
Pin Contact, Tin (Sn), 250 VAC, 250 VDC, 26 – 24 AWG, .12 – .2 mm² Wire, 236.823 – 394.705 CMA, Crimp, Phosphor Bronze, Power & Signal
640579-1
Pin Contact, Tin (Sn), 250 VAC, 250 VDC, 26 – 24 AWG, .12 – .2 mm² Wire, 236.823 – 394.705 CMA, Crimp, Phosphor Bronze, Power & Signal
-
- AMP
- TE 内部编号 640579-1
- TE 内部产品描述 MR SPLIT PIN PTPHBRZ LP 26-24
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
文档
产品图纸
- PIN, LOOSE PIECE, MR ENG_CD_640579_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_640579-1_C.pdf 英文版本
- 3D_CVM_CVM_640579-1_B.pdf 3D
- 下载查看 ENG_CVM_640579-1_C.3d_igs.zip 英文版本
- ENG_CVM_640579-1_C.3d_stp.zip 英文版本
- ENG_CVM_640579-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_640579-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_640579-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_640579-1_B.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1014_F.pdf 英文版本
- 产品规格 ENG_SS_108-1022_H.pdf 英文版本
- 合格检测报告 ENG_SS_501-344_O.pdf 英文版本
- S_501-344_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
导线端子端接区域电镀厚度 : .8 – 2 µm [ 31.49 – 78.74 µin ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子接合区域电镀材料厚度 : .38 µm [ 15.75 µin ]
-
端子制造 : 冲压成形
-
接合插针直径 : 1.45 mm [ .057 in ]
-
端子方向 : 直式
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 9
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : .64 – 1.27 mm [ .025 – .05 in ]
-
线径 (AWG): 26 – 24
-
线径 (mm²): .12 – .2
-
线径 (CMA): 236.823 – 394.705
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Bag
