640311-5

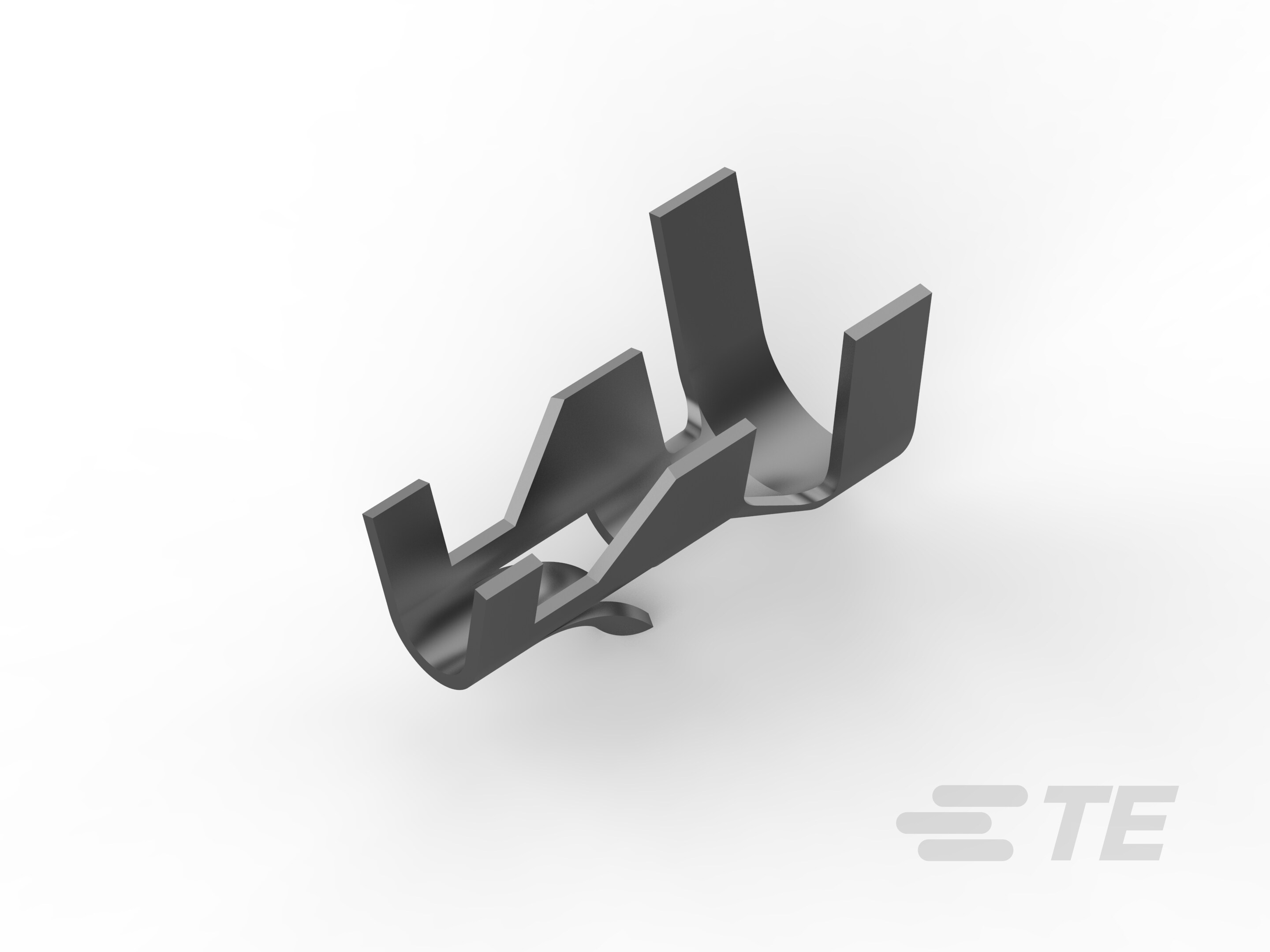

PCB Pin PCB Terminal, 1.83 mm [.072 in] PCB Hole, 22 – 18 AWG, .3 – .9 mm² Wire, Through Hole - Solder, Tin Plating, Reel

MINI AMP-IN 22-18 AWG POST TIN PLTD-640311-5

640311-5

PCB Pin PCB Terminal, 1.83 mm [.072 in] PCB Hole, 22 – 18 AWG, .3 – .9 mm² Wire, Through Hole - Solder, Tin Plating, Reel

    • AMP-IN
  • TE 内部编号 640311-5
  • TE 内部产品描述 MINI AMP-IN 22-18 AWG POST TIN PLTD

  • PCB 端子类型 : PCB 插针

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

  • PCB 孔直径 : 1.83 mm [ .072 in ]

  • PCB 的外形高度 : 1.35 mm [ .053 in ]

  • 兼容的绝缘直径（最大值） : 2.79 mm [ .11 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 端子特性 : 螺钉孔

接触件特性

  • 端子接合区域电镀材料厚度 : 3.04 – 6.09 µm [ 120 – 240 µin ]

  • 端子底板材料厚度 : 1.01 – 1.52 µm [ 40 – 60 µin ]

  • PCB 端子类型 : PCB 插针

  • 端子电镀材料 : 锡

  • 端子底板材料 : 镍

  • 端子尺寸 : 小型

  • 端子方向 : 直式

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 产品端接到 : 印刷电路板

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 板下延伸 : 3.68 mm [ .145 in ]

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

  • PCB 孔直径 : 1.83 mm [ .072 in ]

  • PCB 的外形高度 : 1.35 mm [ .053 in ]

  • 兼容的绝缘直径（最大值） : 2.79 mm [ .11 in ]

  • 兼容的绝缘直径范围 : 1.52 – 2.79 mm [ .06 – .11 in ]

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .3 – .9

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

包装特性

  • 封装数量 : 6000

  • 封装方法 : Reel
