640051-1

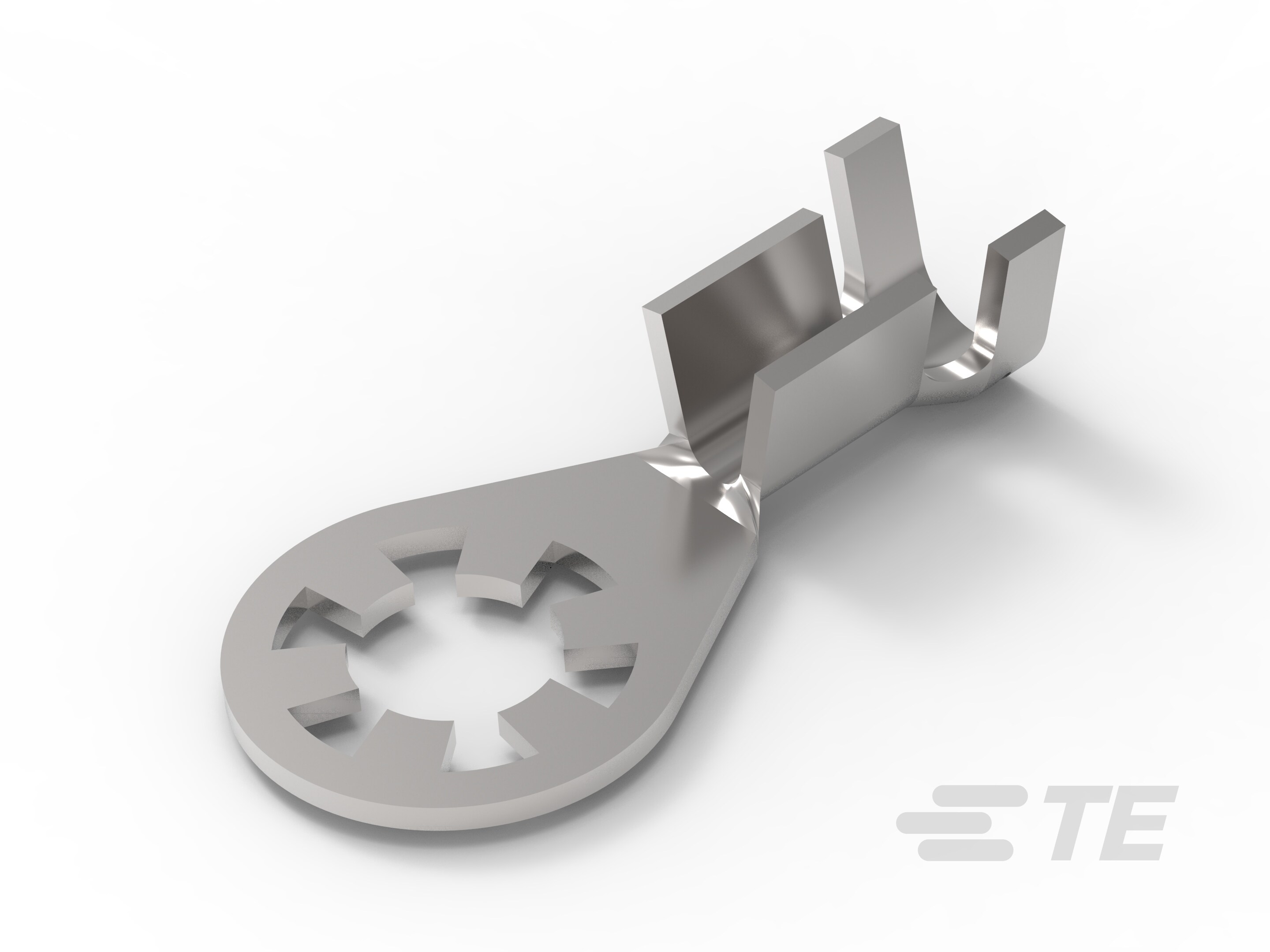

Closed Ring Tongue Terminal, 18 – 14 AWG, #8 / M4 Stud, 4.4 mm [.173 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
640051-1
Closed Ring Tongue Terminal, 18 – 14 AWG, #8 / M4 Stud, 4.4 mm [.173 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated
- TE 内部编号 640051-1
- TE 内部产品描述 RING TONGUE .164 18-14 AWG SST
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 1624 – 4106
-
螺钉尺寸 : 8, M4
文档
产品图纸
- RING TONGUE, ANTI-ROTATIONAL M4, #8 STUD SIZE 英文版本
- RING TONGUE, ANTI-ROTATIONAL M4, #8 STUD SIZE ENG_CD_640051_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_640051-1_W.pdf 3D
- 下载查看 ENG_CVM_CVM_640051-1_W.2d_dxf.zip 英文版本
- ENG_CVM_CVM_640051-1_W.3d_igs.zip 英文版本
- ENG_CVM_CVM_640051-1_W.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E13288_19730209_C1_A3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 修剪
-
形状描述 : 防旋转/接地
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 8, M4
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
主体特性
-
产品重量 (g): .553
接触件特性
-
端子基材 : 不锈钢
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 无镀层
-
端子底板材料 : 无
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径（最小值） (in): .105
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 1624 – 4106
-
螺钉直径 : 4.4 mm [ .173 in ]
-
舌厚 : .61 mm [ .024 in ]
-
产品长度 : 19.56 mm [ .77 in ]
-
压线筒内径 (mm): 1.6, 3.17
-
压线筒内径 (in): .063, .125
-
兼容的绝缘直径（最大值） : 3.68 mm [ .145 in ]
-
兼容的绝缘直径范围 : 2.67 – 3.68 mm [ .105 – .145 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 6000
-
封装方法 : 带/卷
