63878-1

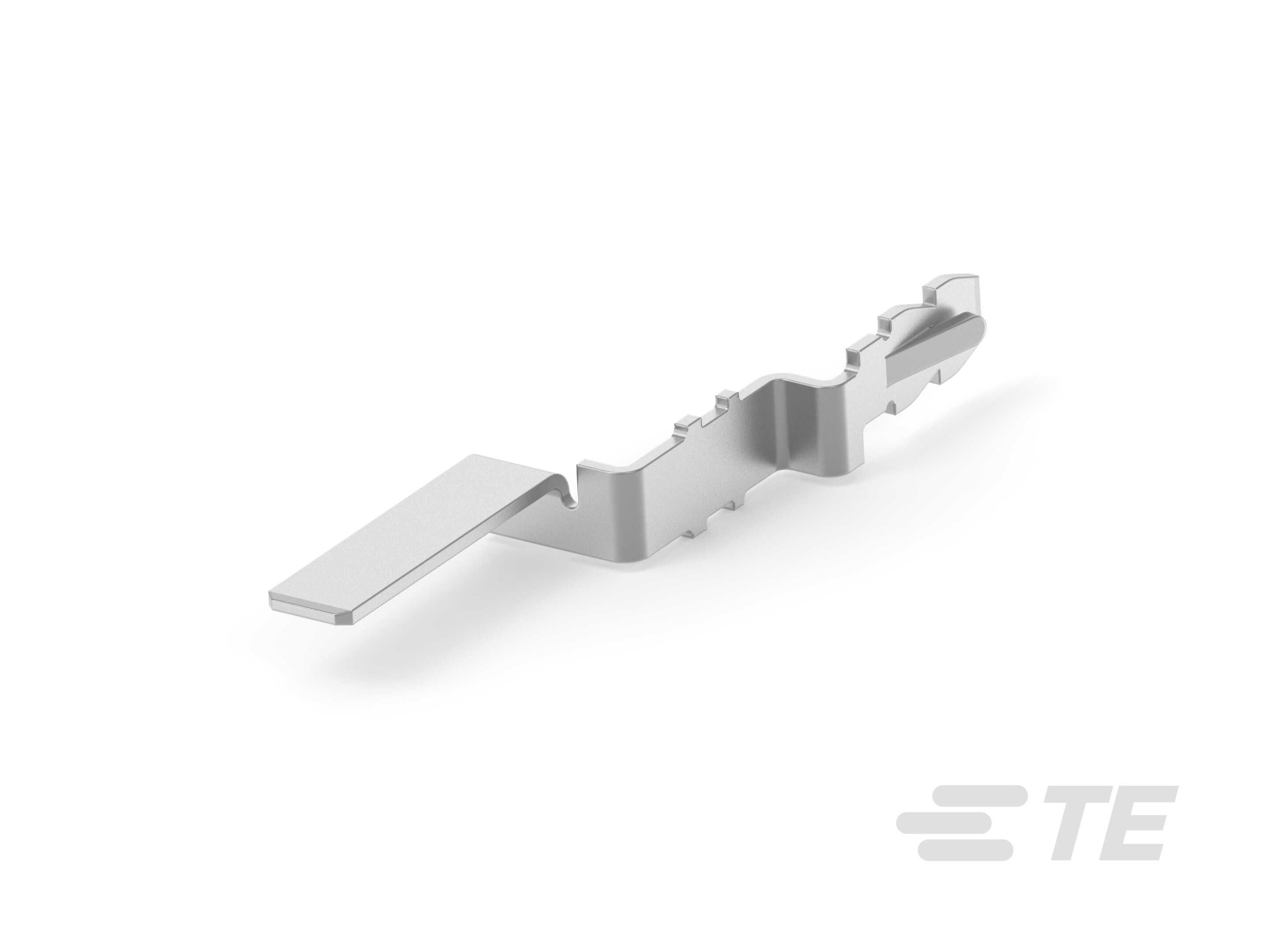

Tab, 3.25 mm [.128 in] Tab Width, Tin Plating, 29.24 mm [1.149 in] Length, Reel, Right Hand, MAG-MATE, Magnet Wire Terminals
63878-1
Tab, 3.25 mm [.128 in] Tab Width, Tin Plating, 29.24 mm [1.149 in] Length, Reel, Right Hand, MAG-MATE, Magnet Wire Terminals
-
- MAG-MATE
- TE 内部编号 63878-1
- TE 内部产品描述 TERM MAG-MATE SPR GRD 125TAB
-
漆包线端子类型 : 公端
-
对接公端宽度 : 3.25 mm [ .128 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
文档
产品图纸
- TERMINAL, GROUNDING, 3.18 [.125] TAB, MAG-MATE ENG_CD_63878_C.pdf 英文版本
- TERMINAL, GROUNDING, 3.18 [.125] TAB, MAG-MATE 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63878-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_63878-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63878-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_63878-1_E.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 3.25 mm [ .128 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子方向 : 右侧
尺寸
-
端子高度 : 12.83 mm [ .505 in ]
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 29.24 mm [ 1.149 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装方法 : Reel
