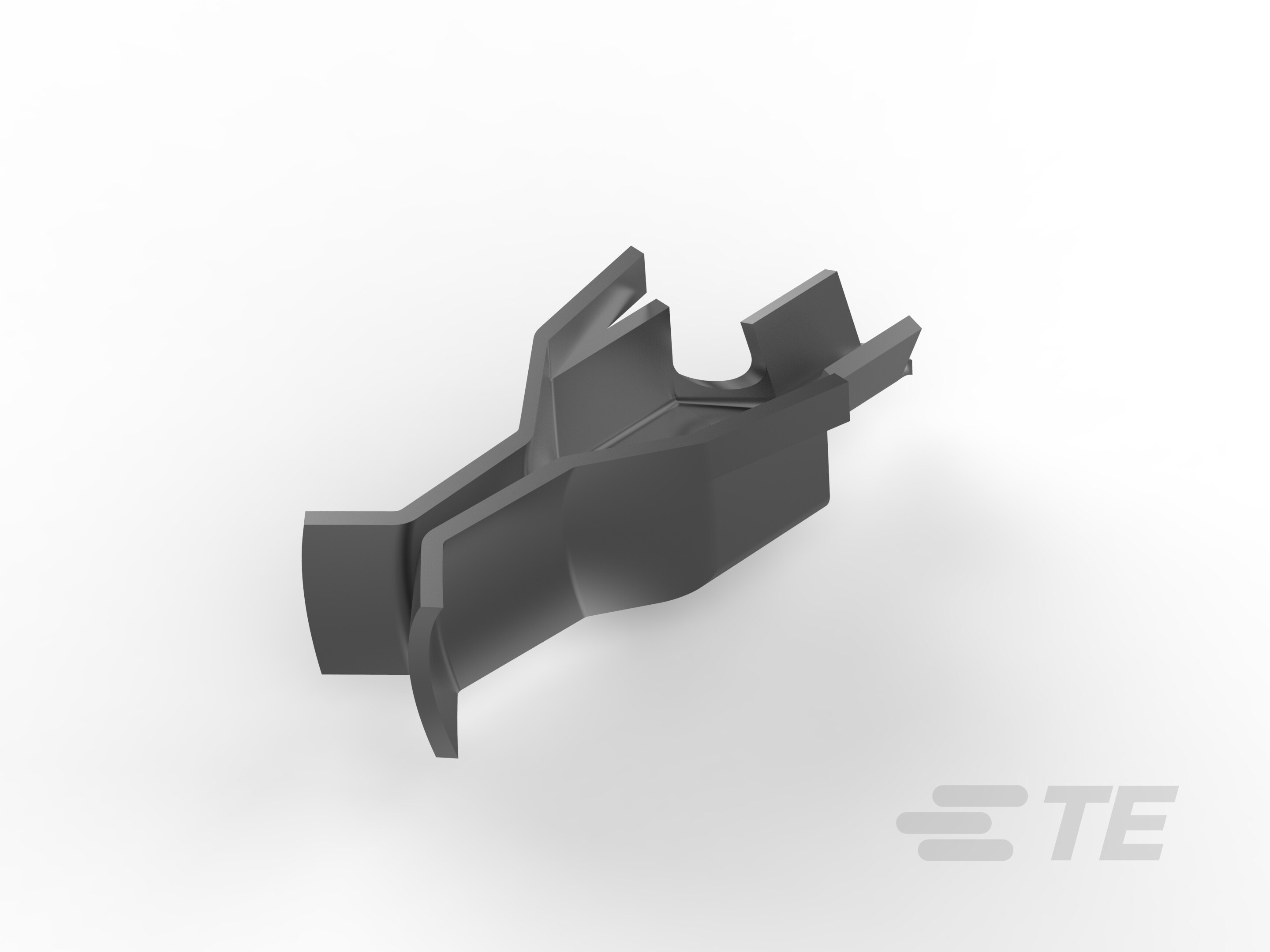

63863-1
Quick Disconnect Receptacle, Uninsulated, 18 – 14 AWG, .82 – 2.08 mm² Wire, Twist-On, Straight, Phosphor Bronze, Tin Plating, Strip/Reel, Open Barrel
63863-1
Quick Disconnect Receptacle, Uninsulated, 18 – 14 AWG, .82 – 2.08 mm² Wire, Twist-On, Straight, Phosphor Bronze, Tin Plating, Strip/Reel, Open Barrel
- TE 内部编号 63863-1
- TE 内部产品描述 TWIST LOCK RECEPTACLE 18-14 AWG TPPHBZ
-
快速断开端子类型 : 母端
-
线径 (AWG): 18 – 14
-
线径 (mm²): .82 – 2.08
-
端子方向 : 直式
-
端子基材 : 磷青铜
文档
产品图纸
- RECEPTACLE, TWIST LOCK ENG_CD_63863_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63863-1_F1.pdf 3D
- 下载查看 ENG_CVM_CVM_63863-1_F1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63863-1_F1.3d_igs.zip 英文版本
- ENG_CVM_CVM_63863-1_F1.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 锡
-
压接类型 : 旋入式
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .64 mm [ .025 in ]
-
产品长度 : 22.99 mm [ .905 in ]
-
线径 (AWG): 18 – 14
-
线径 (mm²): .82 – 2.08
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
包装特性
-
封装数量 : 1400
-
封装方法 : 带/卷
