638393-1

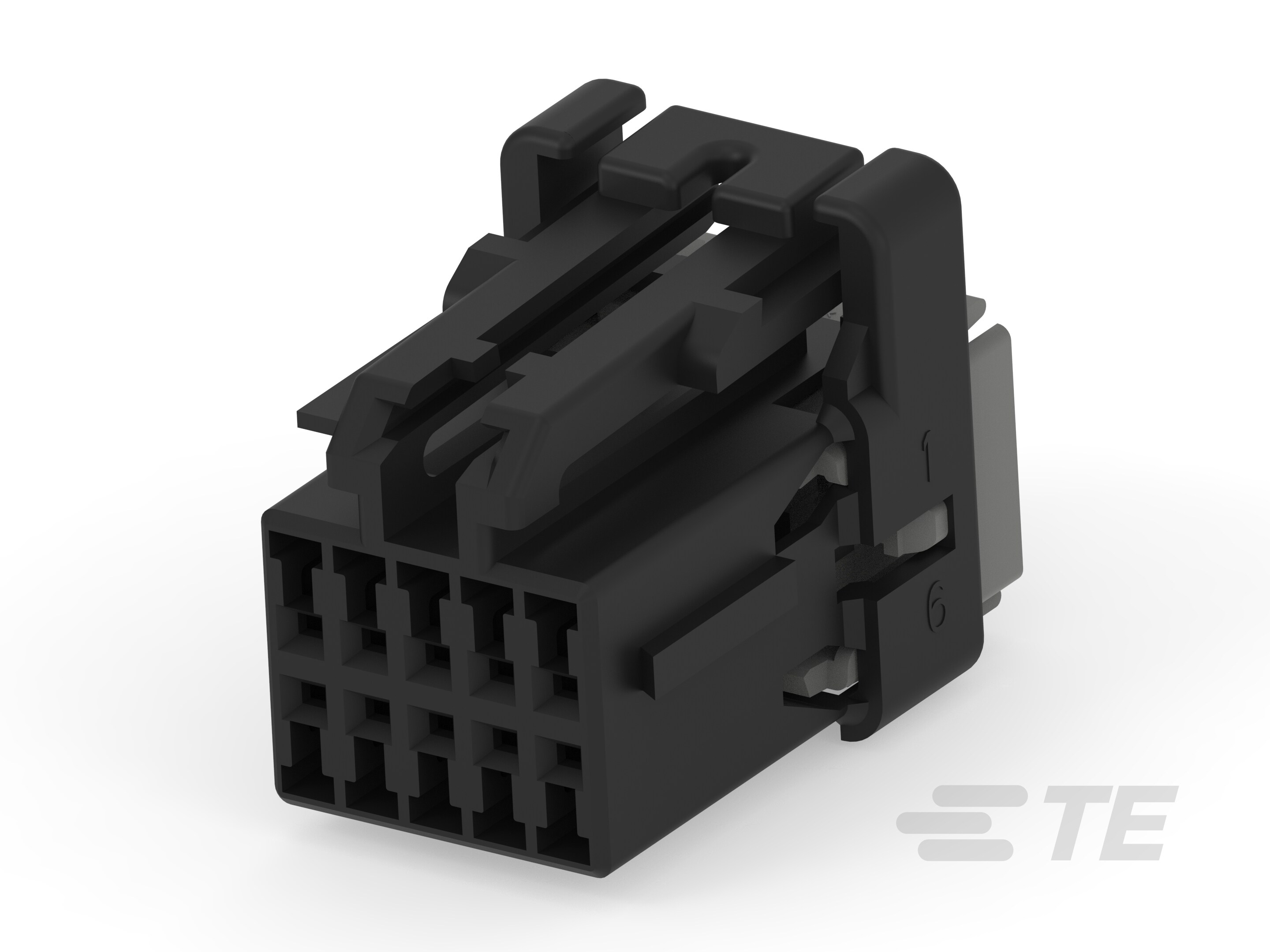

Wire-to-Wire, 10 Position, 2.54 mm [.1 in] Centerline, Black, Signal, Cable Mount (Free-Hanging), Key A, AMP 0.64 Connector System
638393-1
Wire-to-Wire, 10 Position, 2.54 mm [.1 in] Centerline, Black, Signal, Cable Mount (Free-Hanging), Key A, AMP 0.64 Connector System
-
- AMP
- AMP .64 连接器系统
- TE 内部编号 638393-1
- TE 内部产品描述 10P PLUG ASSY A KEY W/O CPA
-
连接器系统 : 线到线
-
位数 : 10
-
中心线（间距） : 2.54 mm [ .1 in ]
-
可密封 : 否
-
对接公端宽度 : .64 mm [ .025 in ]
文档
产品图纸
- PLUG ASSEMBLY, UNSEALED, 10 POSITION 2x5, 0.64mm CONNECTOR 英文版本
- PLUG ASSEMBLY, UNSEALED, 10 POSITION 2x5, 0.64mm CONNECTOR C_638393_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_638393-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_638393-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_638393-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_638393-1_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8690_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到线
-
可密封 : 否
-
混合型连接器 : 否
结构特性
-
位数 : 10
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子大小 : .64mm
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
-
端子位置保证 : 是
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
行间距 : 2.54 mm [ .1 in ]
-
产品长度 : 15.5 mm [ .61 in ]
-
产品宽度 : 20.3 mm [ .799 in ]
-
连接器高度 : 24.96 mm [ .983 in ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
-
与机构/标准产品兼容 : SAE/USCAR-2
包装特性
-
封装方法 : 包装
-
封装数量 : 25
其他
-
能够保证连接器位置 : 否
-
可维修 : 否
