638392-3

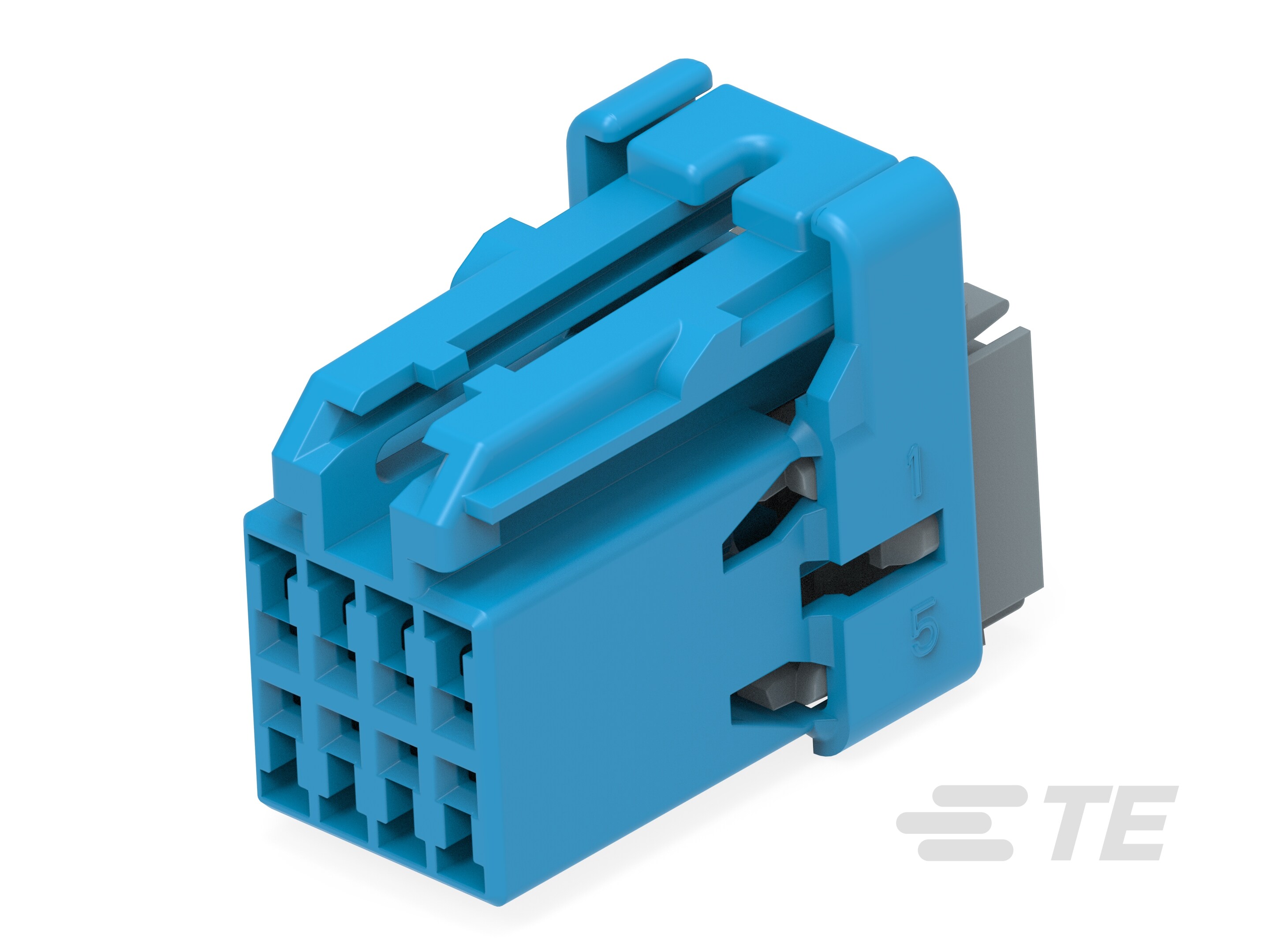

Housing for Female Terminals, 8 Position, 2.54 mm [.1 in] Centerline, Blue, Wire & Cable, Signal, AMP 0.64 Connector System
638392-3
Housing for Female Terminals, 8 Position, 2.54 mm [.1 in] Centerline, Blue, Wire & Cable, Signal, AMP 0.64 Connector System
-
- AMP
- AMP .64 连接器系统
- TE 内部编号 638392-3
- TE 内部产品描述 .64MM PLUG ASSY,KEY C,W/O CPA
-
位数 : 8
-
连接器和壳体类型 : 母端子护套
-
中心线（间距） : 2.54 mm [ .1 in ]
-
可密封 : 否
-
对接公端宽度 : .64 mm [ .025 in ]
文档
产品图纸
- PLUG ASSEMBLY, UNSEALED, 8 POSITION 2X4, 0.64mm CONNECTOR 英文版本
- PLUG ASSEMBLY, UNSEALED, 8 POSITION 2X4, 0.64mm CONNECTOR C_638392_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_638392-3_B.pdf 3D
- 下载查看 ENG_CVM_CVM_638392-3_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_638392-3_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_638392-3_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8690_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
-
混合型连接器 : 否
结构特性
-
位数 : 8
-
行数 : 2
主体特性
-
主要产品颜色 : 蓝色
-
连接器和键控代码 : C
接触件特性
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
操作/应用
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
