63797-1

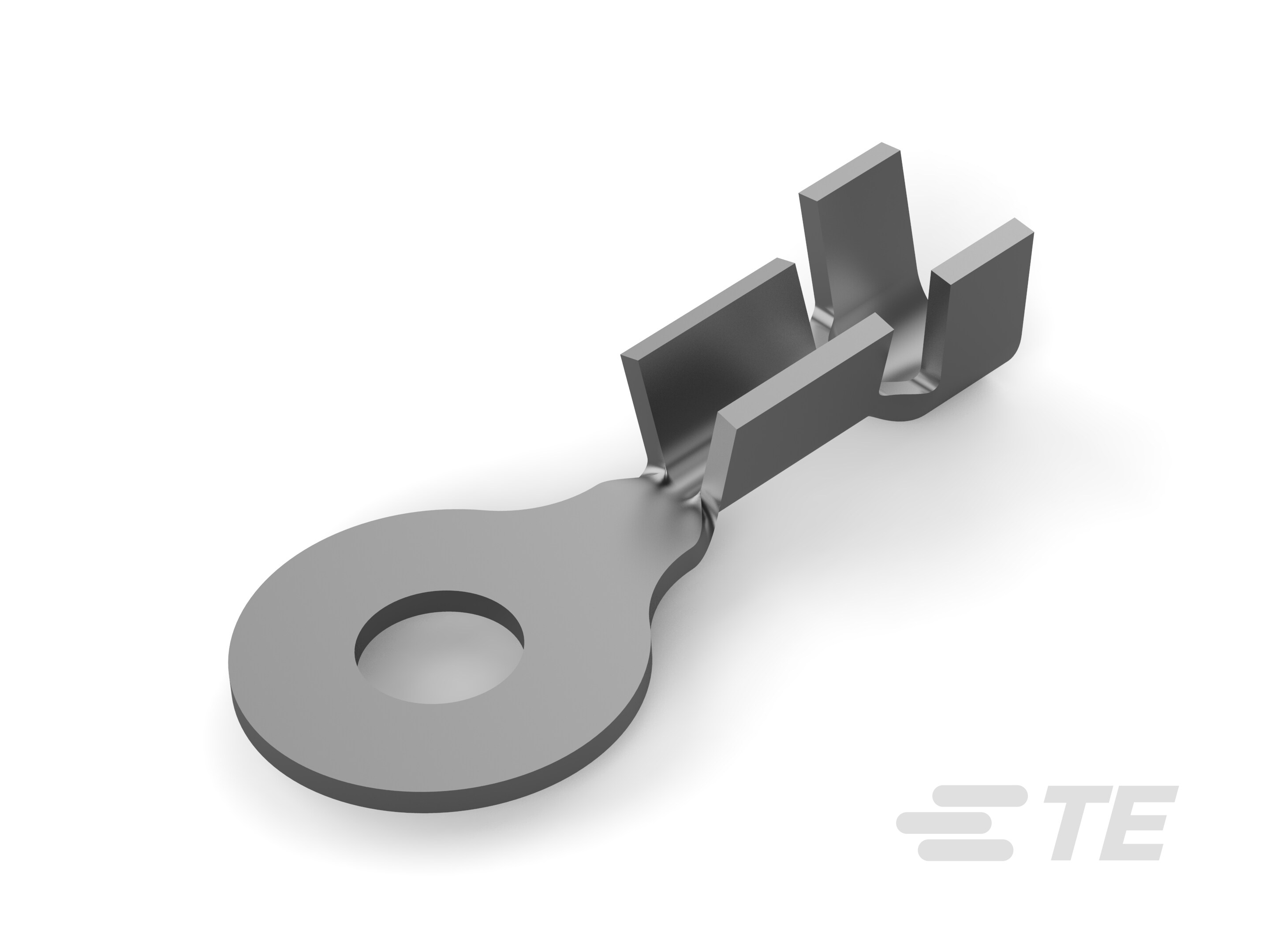

Closed Ring Tongue Terminal, 22 – 18 AWG, #4 / M2.5 Stud, 2.84 mm [.112 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
63797-1
Closed Ring Tongue Terminal, 22 – 18 AWG, #4 / M2.5 Stud, 2.84 mm [.112 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 63797-1
- TE 内部产品描述 RING 22-18 AWG TPBR
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
-
线径 (CMA): 640 – 1624
-
螺钉尺寸 : M2.5,
文档
产品图纸
- RING 英文版本
- RING ENG_CD_63797_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63797-1_C_c-63797-1-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_63797-1_C_c-63797-1-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63797-1_C_c-63797-1-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_63797-1_C_c-63797-1-c.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
- 工程报告 ENG_SS_502-1285_A.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
形状描述 : 圆形/椭圆形
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M2.5,
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
尺寸
-
兼容的绝缘直径（最小值） (in): .08
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
-
线径 (CMA): 640 – 1624
-
螺钉直径 : 2.84 mm [ .112 in ]
-
舌厚 : .51 mm [ .02 in ]
-
产品长度 : 19.81 mm [ .78 in ]
-
压线筒内径 (mm): 1.01, 2.28
-
压线筒内径 (in): .09, .04
-
兼容的绝缘直径（最大值） : 2.79 mm [ .11 in ]
-
兼容的绝缘直径范围 : 2.03 – 2.79 mm [ .08 – .11 in ]
接触件特性
-
端子基材 : 黄铜
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 镍
包装特性
-
封装数量 : 10000
-
封装方法 : 带/卷
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 带有
结构特性
-
孔数 : 1
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
