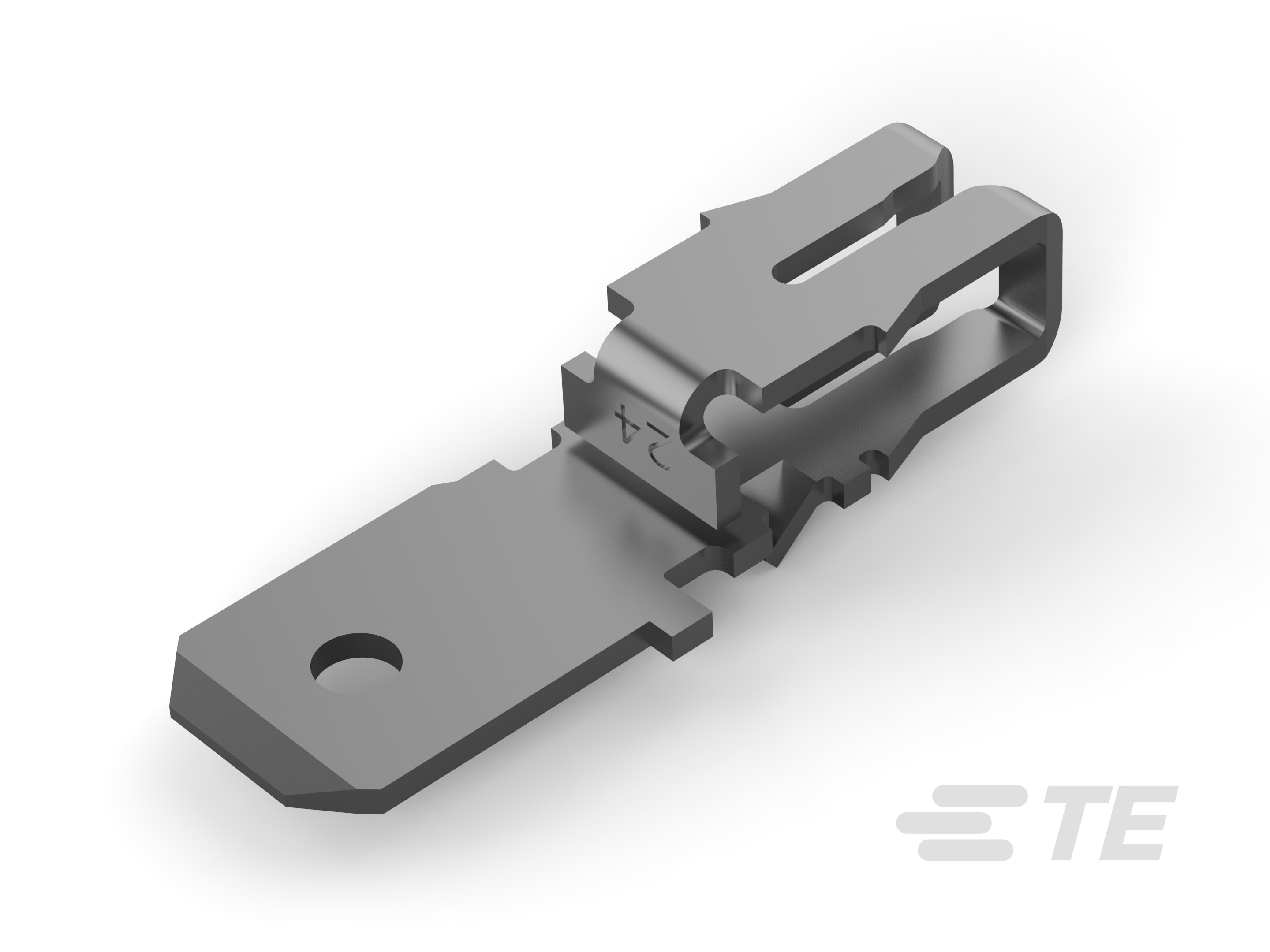

Tab Magnet Wire Terminal, 19 – 17 AWG, .91 – 1.15 mm, Insulation Displacement (IDC), 4.77 mm [.188 in] Tab Width, MAG-MATE
63782-1
Tab Magnet Wire Terminal, 19 – 17 AWG, .91 – 1.15 mm, Insulation Displacement (IDC), 4.77 mm [.188 in] Tab Width, MAG-MATE
-
- MAG-MATE
- TE 内部编号 63782-1
- TE 内部产品描述 TAB,187 FAST MAG-MATE 020TPBR
-
漆包线端子类型 : 公端
-
对接公端宽度 : 4.77 mm [ .188 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
与孔位尺寸兼容 : 尺寸 5
-
铝质电线尺寸 (mm): .95 – 1.15
文档
产品图纸
- TERMINAL, TAB, 4.75 [.187] FASTON, MAG-MATE ENG_CD_63782_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63782-1_H.pdf 3D
- 下载查看 ENG_CVM_CVM_63782-1_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63782-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_63782-1_H.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2067_E.pdf 英文版本
- 产品规格 ENG_SS_108-2012_J4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 5
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 4.77 mm [ .188 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 孔
尺寸
-
端子高度 : 7.68 mm [ .302 in ]
-
铝质电线尺寸 (mm): .95 – 1.15
-
电磁线尺寸 (mm): .91 – 1.15
-
电磁线尺寸 (AWG): 19 – 17
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 16 mm [ .63 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜 | 铝
识别标记
-
标识号 : 24
包装特性
-
封装数量 : 11000
-
封装方法 : Reel | 卷/箱
