6376610-2

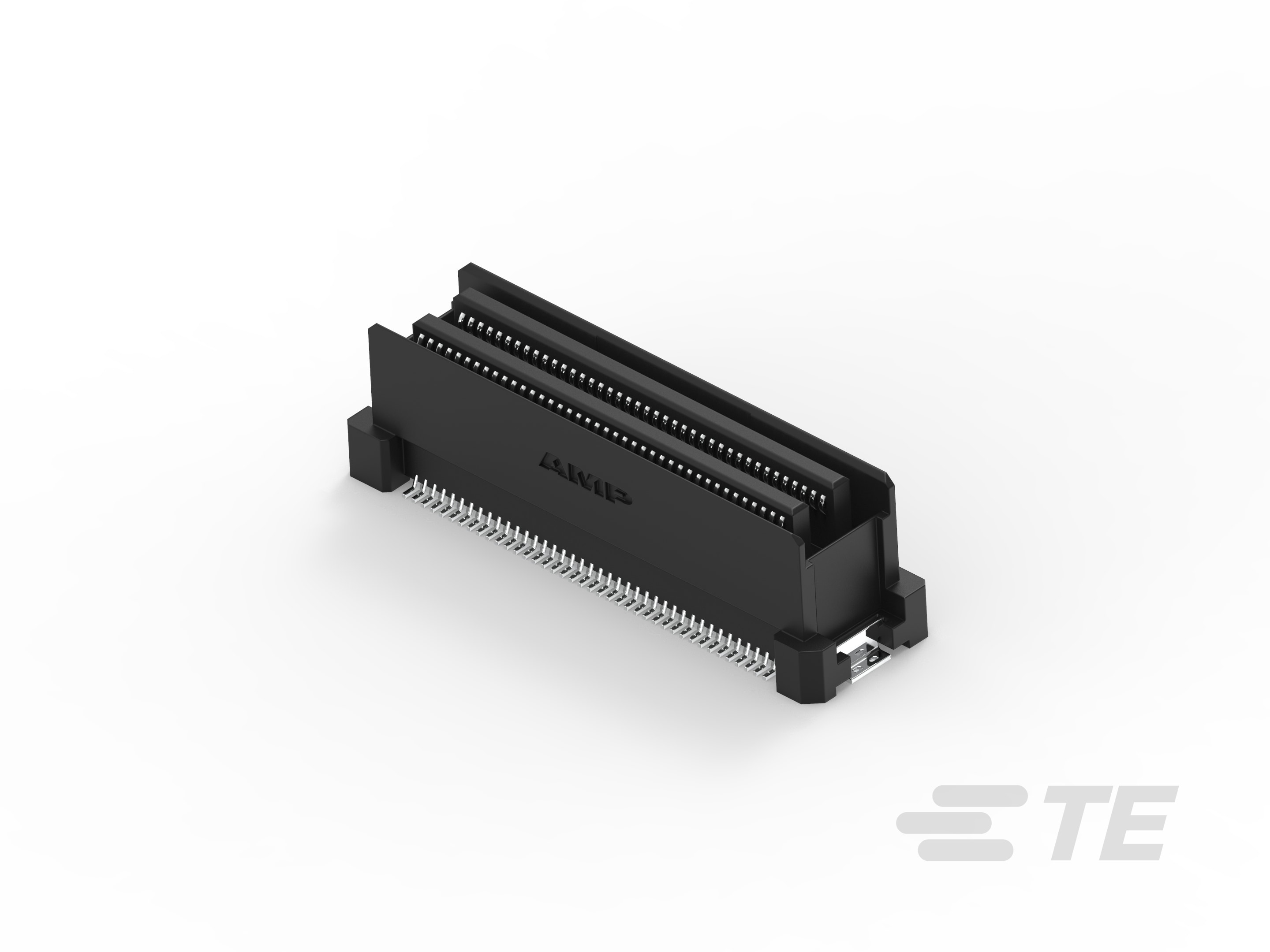

PCB Mount Header, Vertical, Board-to-Board, 80 Position, .6 mm [.023 in] Centerline, Partially Shrouded, Gold (Au), Surface Mount, Signal, Micro Stack
6376610-2
PCB Mount Header, Vertical, Board-to-Board, 80 Position, .6 mm [.023 in] Centerline, Partially Shrouded, Gold (Au), Surface Mount, Signal, Micro Stack
-
- AMPMODU
- 微型堆栈
- TE 内部编号 6376610-2
- TE 内部产品描述 MICRO STACK HDR ASSY 80P H=9 WITh TAPE
-
PCB 连接器组件类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 板对板
-
位数 : 80
-
中心线（间距） : .6 mm [ .023 in ]
文档
产品图纸
- HDR ASSEMBLY 9mm HEIGHT 0.6mm PITCH 80P MICRO STACK CONNECTOR ENG_CD_6376610_F2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6376610-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_6376610-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6376610-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_6376610-2_G.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-5724_D.pdf 日语
- 合格检测报告 JPN_SS_501-5368_D.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器组件类型 : PCB 安装接头
-
连接器系统 : 板对板
-
接头类型 : 部分带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
板对板配置 : 平行
-
PCB 安装方向 : 垂直
-
位数 : 80
电气特征
-
工作电压 (VAC): 10
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子接合区域电镀材料厚度 : .3 µm [ 11.81 µin ]
-
PCB 端子端接区域电镀材料 : 镀金
-
端子底板材料厚度 : .8 µm [ 31.49 µin ]
-
端子基材 : 铜合金
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 插针
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准类型 : 倒斜角边缘
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : LCP（液晶聚合物）
-
中心线（间距） : .6 mm [ .023 in ]
使用环境
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 540
-
封装方法 : Tray
