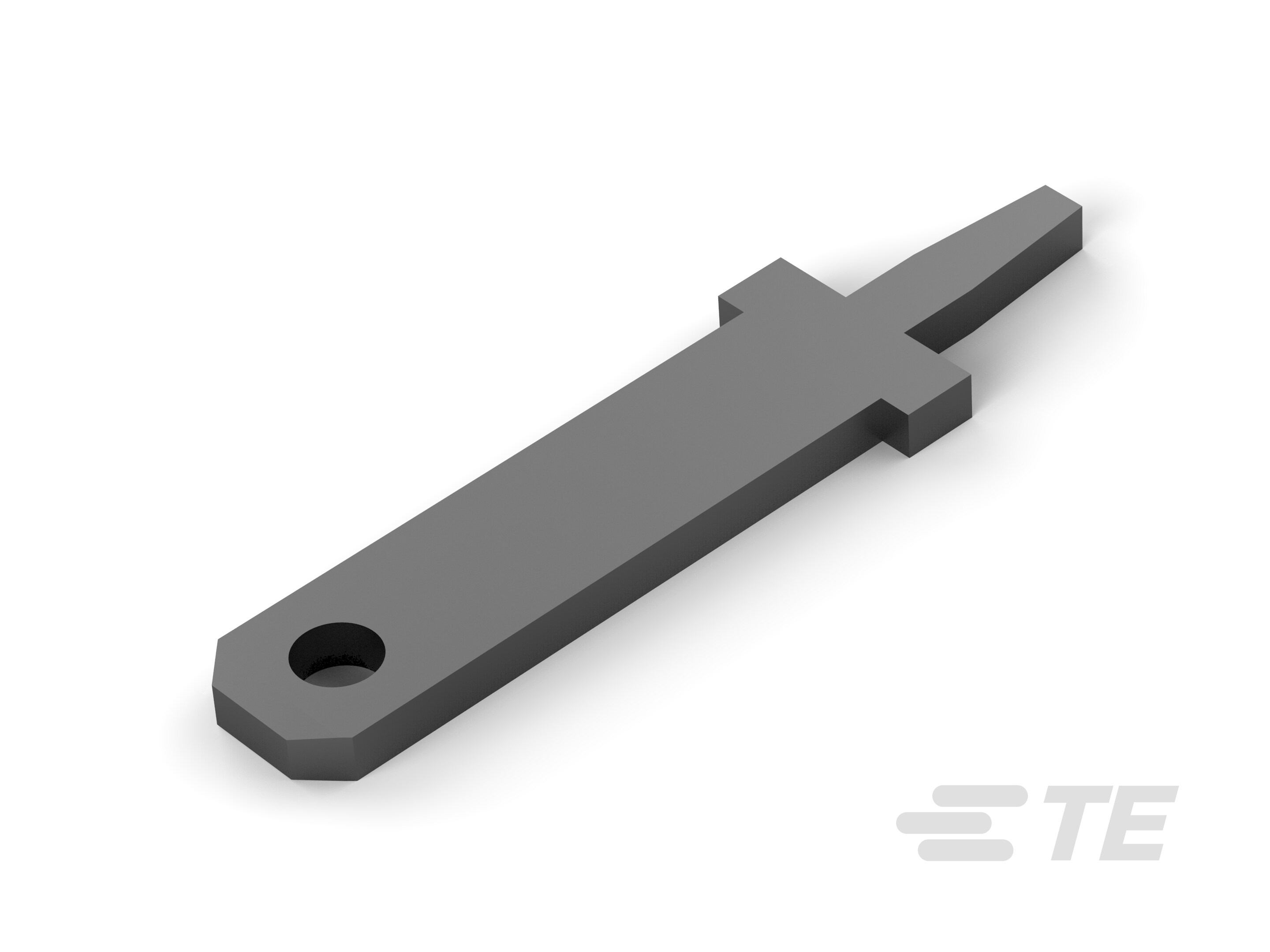

63756-1
PCB Terminals, Tab, Mating Tab Width .11 in [2.79 mm], PCB Hole Diameter 1.21 – 1.11 mm [.048 – .044 in], Through Hole - Solder, FASTON 110
63756-1
PCB Terminals, Tab, Mating Tab Width .11 in [2.79 mm], PCB Hole Diameter 1.21 – 1.11 mm [.048 – .044 in], Through Hole - Solder, FASTON 110
-
- FASTON
- FASTON 110
- TE 内部编号 63756-1
- TE 内部产品描述 110 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : .81 – 2.36 mm [ .032 – .093 in ]
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .8 mm [ .032 in ]
-
PCB 孔直径 : 1.21 – 1.11 mm [ .048 – .044 in ]
文档
产品图纸
- TAB, FASTON, P.C.BOARD, 2.79 [.110] SERIES ENG_CD_63756_G_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63756-1_K_c-63756-1-k-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_63756-1_K_c-63756-1-k.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63756-1_K_c-63756-1-k.3d_igs.zip 英文版本
- ENG_CVM_CVM_63756-1_K_c-63756-1-k.3d_stp.zip 英文版本
数据表/目录页
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- FASTON* 110, 187, 205, 250, and 312 Series Tab Contacts for Printed Circuit (PC) Board Applications ENG_SS_114-2115_E1.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6227_1080983_A.pdf 英文版本
- ENG_AAD_CSA_CERT_1080983_B.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子接合区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
端子底板材料厚度 : 2.54 µm [ 100 µin ]
-
PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .8 mm [ .032 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 铜
-
端子尺寸 : 2.8
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
尺寸
-
PCB 厚度（建议） : .81 – 2.36 mm [ .032 – .093 in ]
-
PCB 孔直径 : 1.21 – 1.11 mm [ .048 – .044 in ]
-
PCB 的外形高度 : 11.86 mm [ .473 in ]
-
板下延伸 : 3.94 mm [ .155 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
