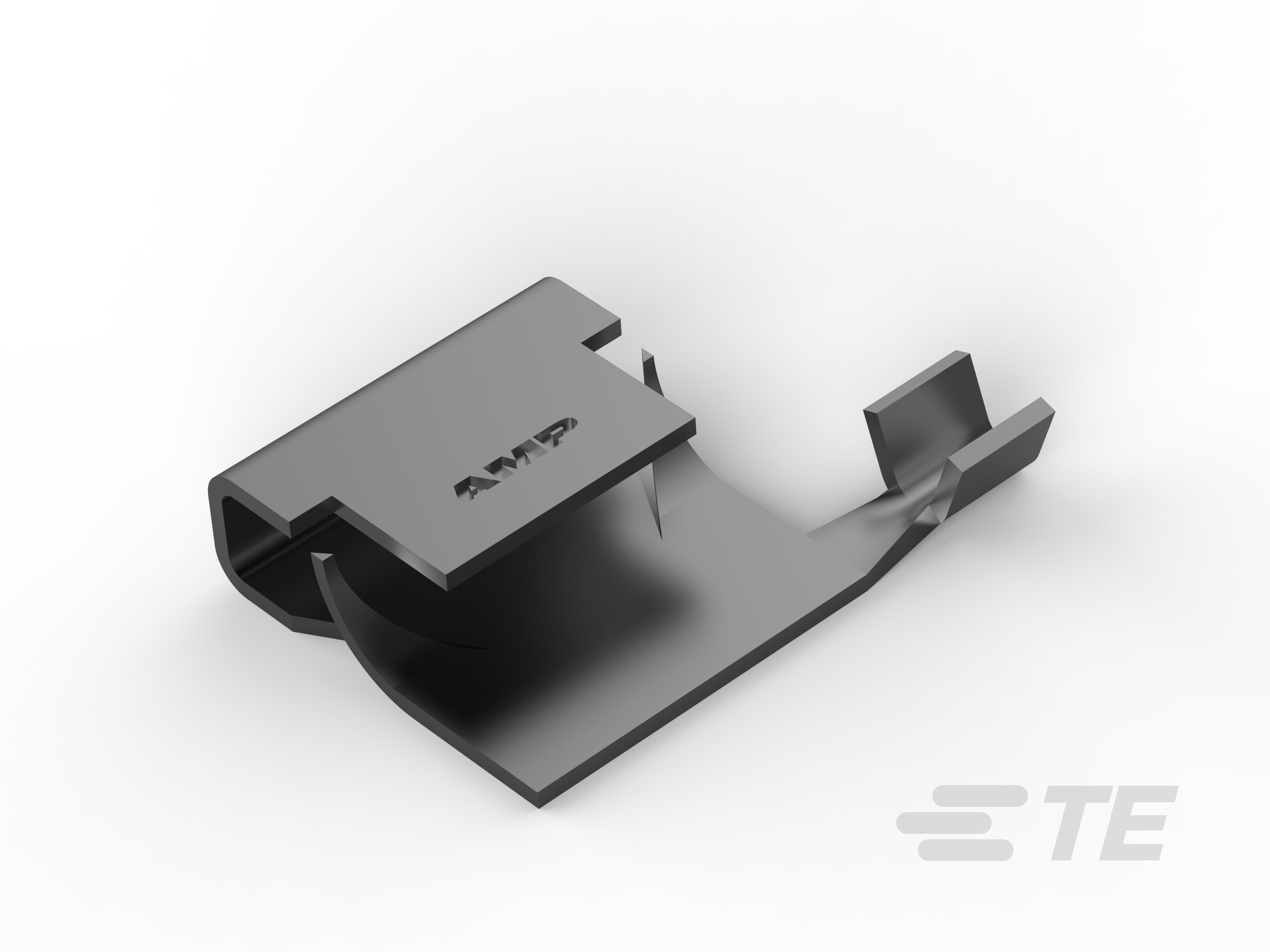

63733-3
Grounding Clip, 22 – 18 AWG, .3 – .79 mm² Wire, Flag, Reel, Tin Plating, 15.75 mm [.62 in] Length, -40 – 105 °C [-40 – 221 °F]
63733-3
Grounding Clip, 22 – 18 AWG, .3 – .79 mm² Wire, Flag, Reel, Tin Plating, 15.75 mm [.62 in] Length, -40 – 105 °C [-40 – 221 °F]
- TE 内部编号 63733-3
- TE 内部产品描述 GROUND CLIP 18-22AWG TPPBR
-
专用端子类型 : 接地夹
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .79
-
端子材料厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
文档
产品图纸
- CLIP, GROUNDING ENG_CD_63733_G4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63733-3_L.pdf 3D
- 下载查看 ENG_CVM_CVM_63733-3_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63733-3_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_63733-3_L.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13095_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电线绝缘支持固定类型 : 非绝缘支撑
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压线筒类型 : Open
-
专用端子类型 : 接地夹
-
端子电镀材料 : 锡
-
端子方向 : 标志
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .79
-
端子材料厚度 : .51 mm [ .02 in ]
-
产品长度 : 15.75 mm [ .62 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
