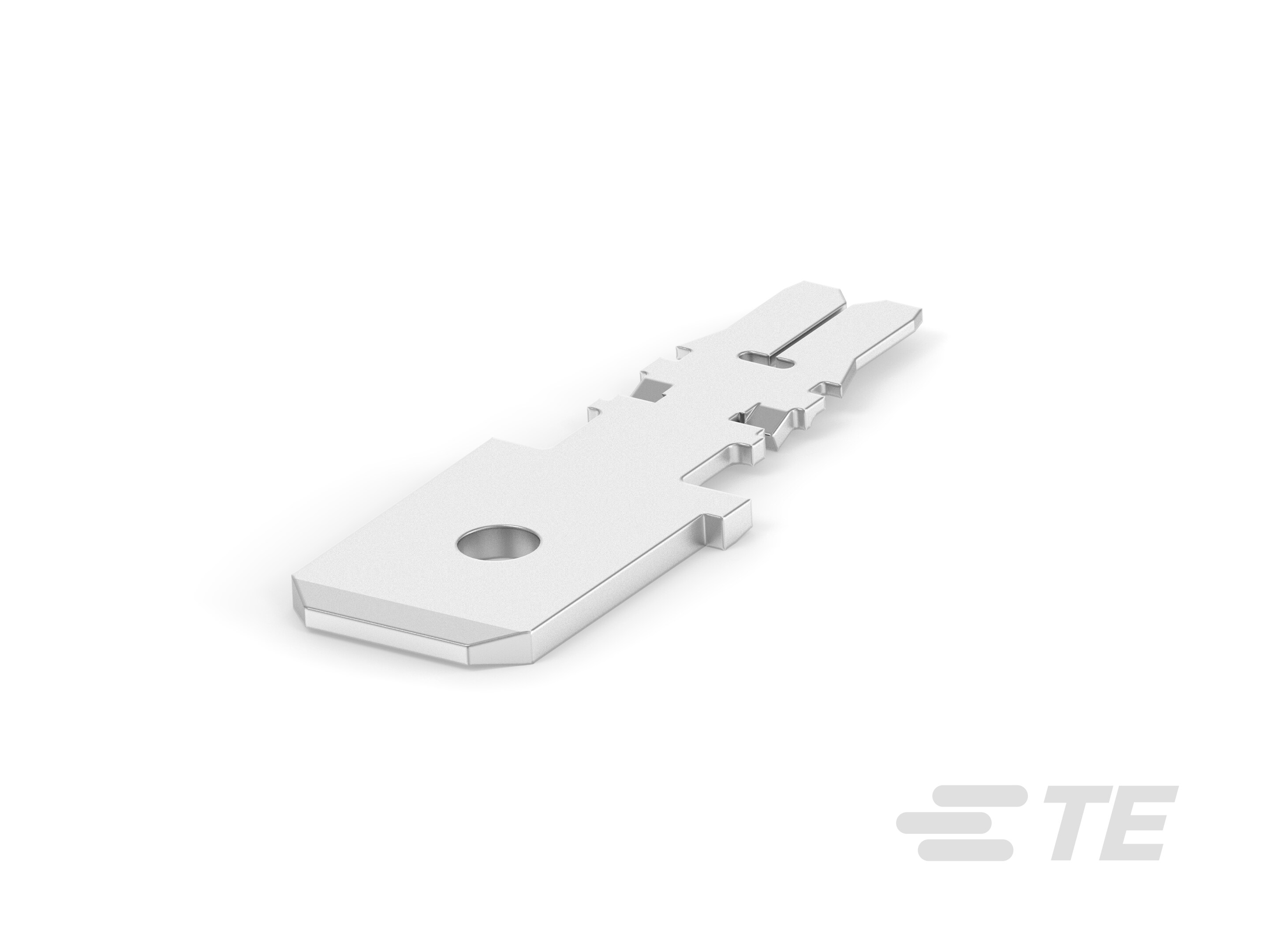

63717-2
Tab, 6.35 mm [.25 in] Tab Width, 28 – 25 AWG Aluminum Wire, .32 – .45 mm Aluminum Wire, .25 – .32 mm Magnet Wire, MAG-MATE, Magnet Wire Terminals
63717-2
Tab, 6.35 mm [.25 in] Tab Width, 28 – 25 AWG Aluminum Wire, .32 – .45 mm Aluminum Wire, .25 – .32 mm Magnet Wire, MAG-MATE, Magnet Wire Terminals
-
- MAG-MATE
- TE 内部编号 63717-2
- TE 内部产品描述 TAB,250 MAG-MATE SLIM LN 30-27
-
漆包线端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
与孔位尺寸兼容 : 专用
-
铝质电线尺寸 (AWG): 28 – 25
文档
产品图纸
- TAB, 6.35 [.250] FASTON, MAG-MATE Slim Line ENG_CD_63717_G2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63717-2_F.pdf 3D
- 下载查看 ENG_CVM_CVM_63717-2_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63717-2_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_63717-2_F.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2140_C.pdf 英文版本
- 产品规格 ENG_SS_108-1484_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 漆包线
主体特性
-
与孔位尺寸兼容 : 专用
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 孔
-
带导线绝缘 : 带有
尺寸
-
端子高度 : 19.1 mm [ .752 in ]
-
铝质电线尺寸 (AWG): 28 – 25
-
铝质电线尺寸 (mm): .32 – .45
-
电磁线尺寸 (mm): .25 – .32
-
电磁线尺寸 (AWG): 30 – 28
-
材料厚度（电磁线侧） : .33 mm [ .013 in ]
-
产品长度 : 19.1 mm [ .752 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
识别标记
-
标识号 : 6
包装特性
-
封装数量 : 11000
-
封装方法 : Reel, 卷/箱
