63575-1

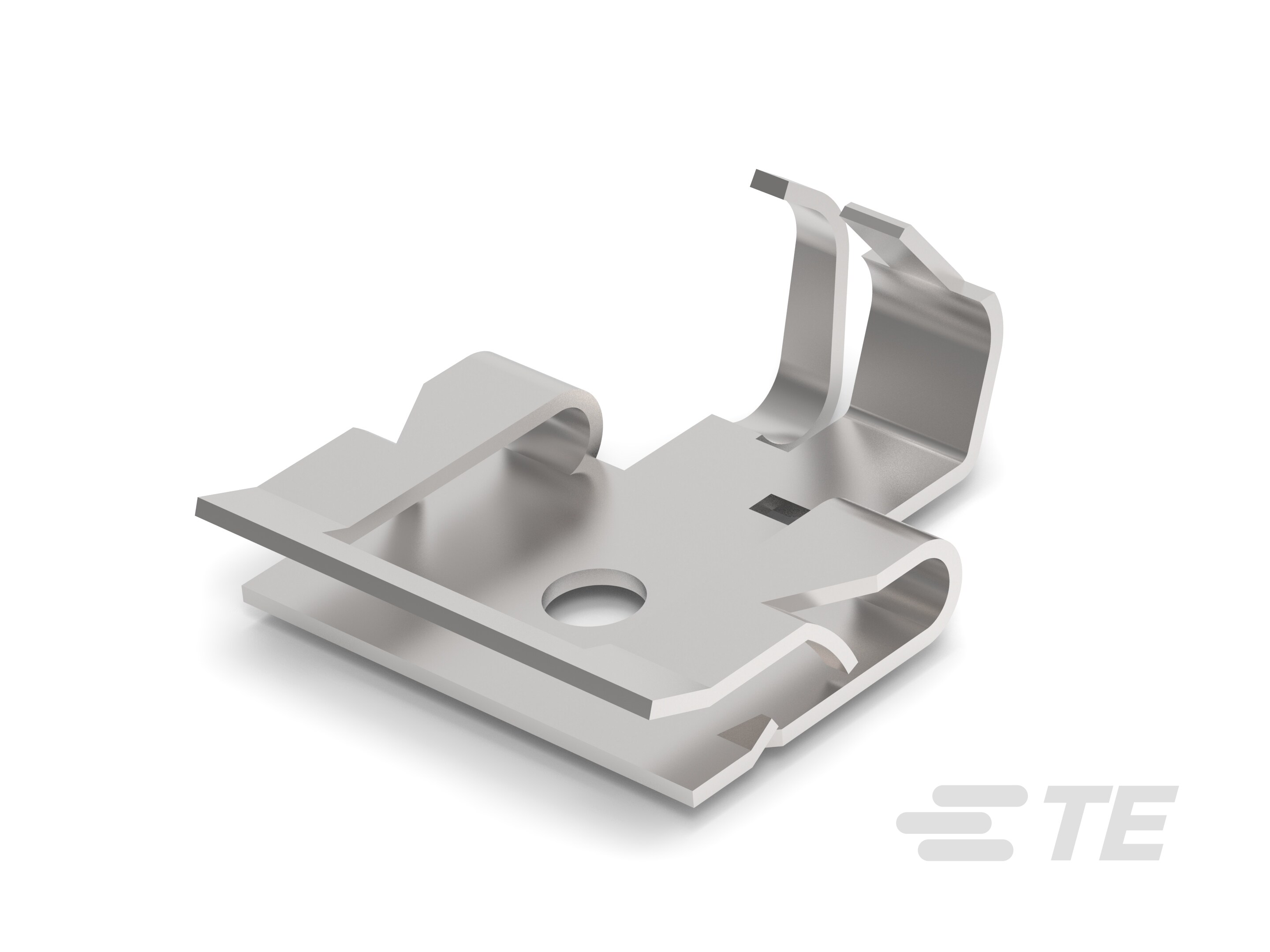

Grounding Clip, 18 – 14 AWG, .8 – 2 mm² Wire, Unplated Plating, 17.1 mm [.675 in] Length, Reel, Wire Insulation Support, Special Purpose Terminals
63575-1
Grounding Clip, 18 – 14 AWG, .8 – 2 mm² Wire, Unplated Plating, 17.1 mm [.675 in] Length, Reel, Wire Insulation Support, Special Purpose Terminals
- TE 内部编号 63575-1
- TE 内部产品描述 GROUND CLIP 14-18AWG ST
- 别名 ID 0-063575-1 0-0063575-1
-
专用端子类型 : 接地夹
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
端子材料厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 无镀层
文档
产品图纸
- CLIP, GROUNDING ENG_CD_63575_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63575-1_K.pdf 3D
- 下载查看 ENG_CVM_CVM_63575-1_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63575-1_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_63575-1_K.3d_stp.zip 英文版本
机构认证
- UL ENG_AAD_UL_E69905_19900917_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压线筒类型 : Open
-
专用端子类型 : 接地夹
-
端子电镀材料 : 无镀层
-
端子方向 : 标志
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
端子材料厚度 : .51 mm [ .02 in ]
-
产品长度 : 17.1 mm [ .675 in ]
-
兼容的绝缘直径（最大值） : 3.56 mm [ .14 in ]
-
兼容的绝缘直径范围 : 2.54 – 3.56 mm [ .1 – .14 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1400
-
封装方法 : Reel
