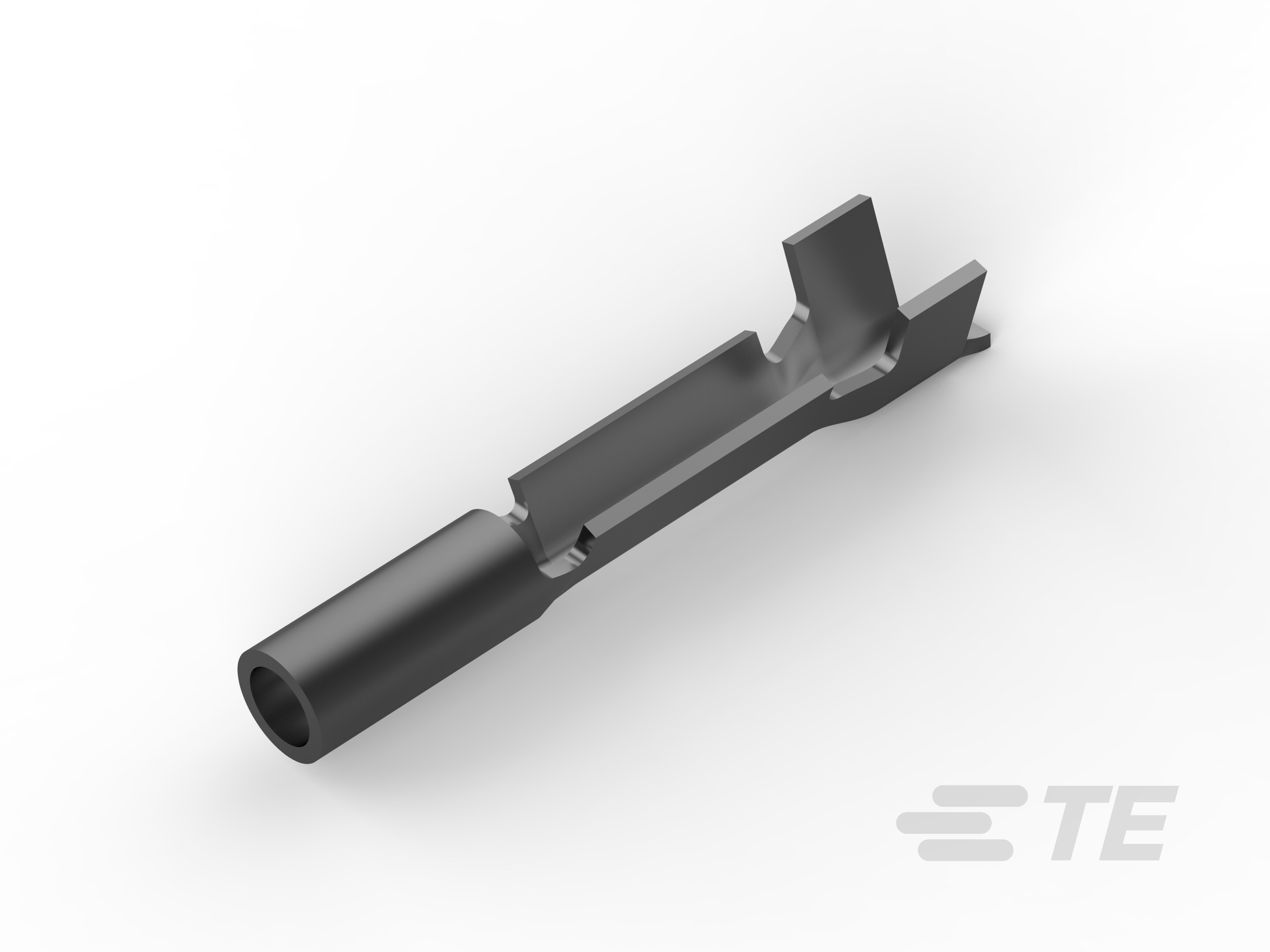

63506-1
Receptacle Terminal, 1.57 mm [.062 in] Pin Diameter, 29 – 22 AWG, .3 – .68 mm² Wire, 127 – 642 CMA, 19.17 mm [.755 in] Length, Open Barrel, AMPLIVAR
63506-1
Receptacle Terminal, 1.57 mm [.062 in] Pin Diameter, 29 – 22 AWG, .3 – .68 mm² Wire, 127 – 642 CMA, 19.17 mm [.755 in] Length, Open Barrel, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 63506-1
- TE 内部产品描述 .062 DIA PIN RCPT 0126 TPBR
-
压接导线端子类型 : 母端
-
接合插针直径 : 1.57 mm [ .062 in ]
-
兼容的绝缘直径范围 (mm): 1.02 – 1.52 | 1.52
-
兼容的绝缘直径范围 (in): .04 – .06 | .06
-
线径 (AWG): 29 – 22
-
线径 (mm²): .3 – .68
文档
产品图纸
- rcpt pin .062 dia ENG_CD_63506_A.pdf 英文版本
- rcpt pin .062 dia 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63506-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_63506-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63506-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_63506-1_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2080_O.pdf 英文版本
- S_114-2080_O.tif 英文版本
- 产品规格 ENG_SS_108-143149_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
端子接合区域电镀材料厚度 (µin): 80
-
压接导线端子类型 : 母端
-
接合插针直径 : 1.57 mm [ .062 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
剥线长度 : 6.6 mm [ .26 in ]
-
兼容的绝缘直径范围 (mm): 1.02 – 1.52 | 1.52
-
兼容的绝缘直径范围 (in): .04 – .06 | .06
-
线径 (AWG): 29 – 22
-
线径 (mm²): .3 – .68
-
线径 (CMA): 127 – 642
-
压线筒内径 : .64 mm [ .025 in ]
-
端子材料厚度 : .41 mm [ .016 in ]
-
产品总长度 : 19.17 mm [ .755 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
