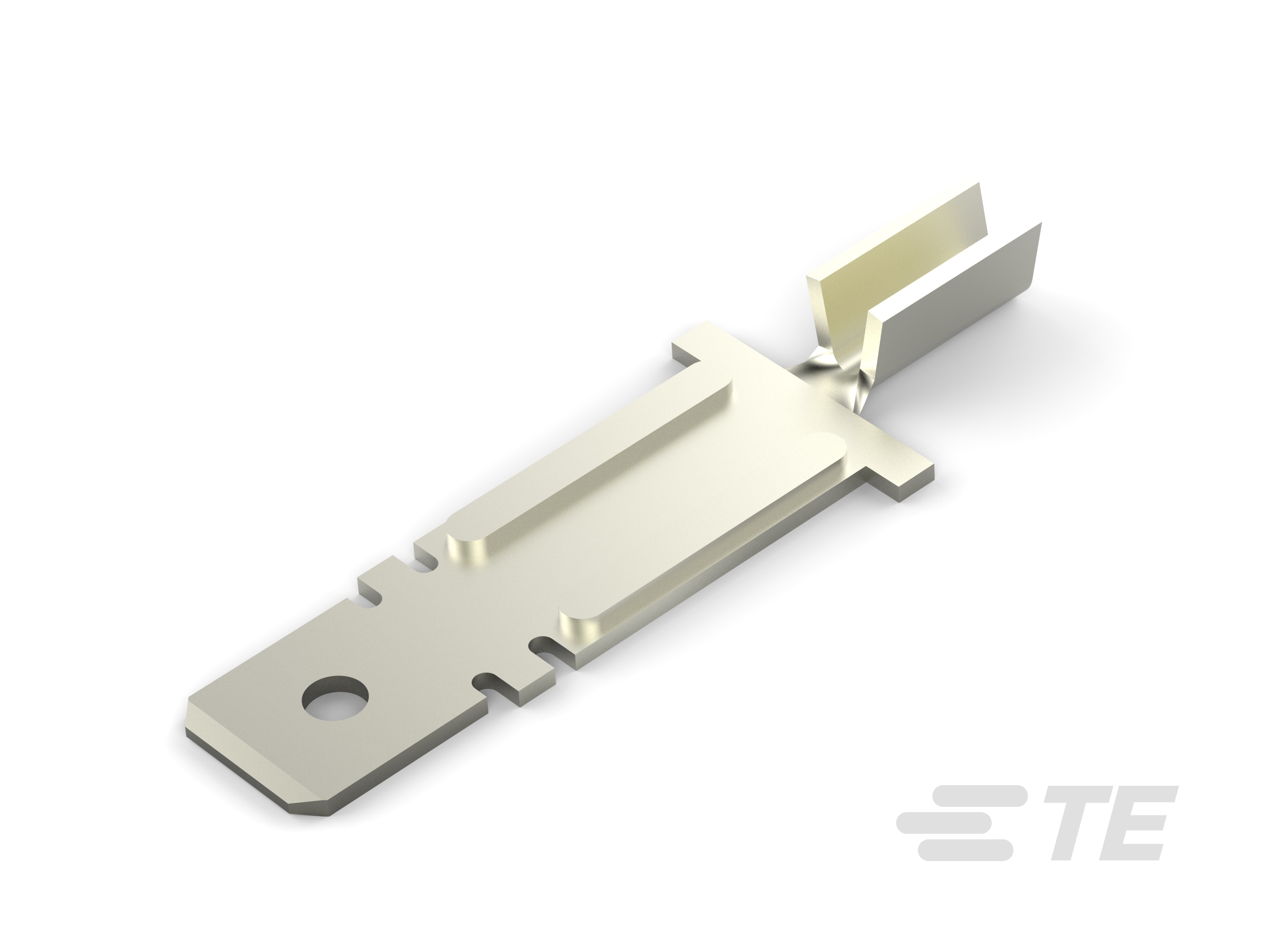

63300-1
Quick Disconnect Tab, 22 – 15 AWG, .32 – 1.65 mm² Wire, 7.92 mm [.312 in] Tab Width, Straight, Steel, Nickel Plating, Strip/Reel, F-Crimp, FASTON 312
63300-1
Quick Disconnect Tab, 22 – 15 AWG, .32 – 1.65 mm² Wire, 7.92 mm [.312 in] Tab Width, Straight, Steel, Nickel Plating, Strip/Reel, F-Crimp, FASTON 312
-
- FASTON
- FASTON 快接端子 312
- TE 内部编号 63300-1
- TE 内部产品描述 312 FASTON TAB 22-15 AWG NPST
-
快速断开端子类型 : 公端
-
线径 (AWG): 22 – 15
-
线径 (mm²): .32 – 1.65
-
对接公端宽度 : 7.92 mm [ .312 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- TAB, FASTON, .312 SERIES ENG_CD_63300_J1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63300-1_L.pdf 3D
- 下载查看 ENG_CVM_CVM_63300-1_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63300-1_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_63300-1_L.3d_stp.zip 英文版本
数据表/目录页
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2097_H2.pdf 英文版本
- 产品规格 ENG_SS_108-106496_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 7.92 mm [ .312 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 钢
-
端子电镀材料 : 镍
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 孔
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .81 mm [ .032 in ]
-
产品长度 (mm): 39.88
-
产品长度 (in): .032, 1.57
-
线径 (AWG): 22 – 15
-
线径 (mm²): .32 – 1.65
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 3000
-
封装方法 : 带/卷
