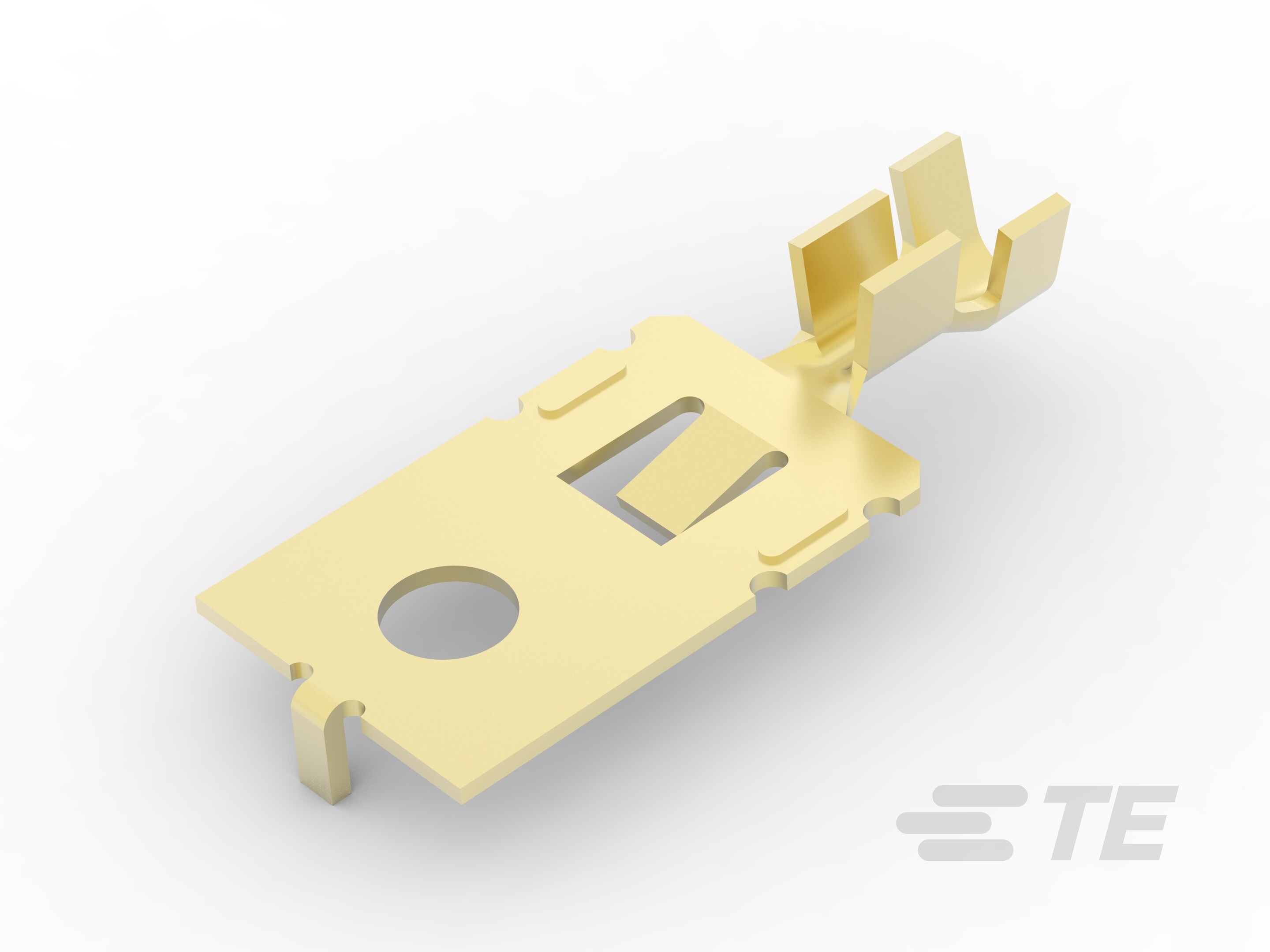

63166-4
Ring, 16 – 12 AWG, 1.3 – 3.3 mm² Wire, Unplated Plating, 34.66 mm [1.364 in] Length, Reel, Wire Insulation Support, Special Purpose Terminals
63166-4
Ring, 16 – 12 AWG, 1.3 – 3.3 mm² Wire, Unplated Plating, 34.66 mm [1.364 in] Length, Reel, Wire Insulation Support, Special Purpose Terminals
- TE 内部编号 63166-4
- TE 内部产品描述 POWER RING,TERMINAL 16-12 AWG BR
-
专用端子类型 : 环
-
线径 (AWG): 16 – 12
-
线径 (mm²): 1.3 – 3.3
-
端子材料厚度 : .76 mm [ .03 in ]
-
端子电镀材料 : 无镀层
文档
产品图纸
- TERMINAL, POWER RING 英文版本
- TERMINAL, POWER RING ENG_CD_63166_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63166-4_W1.pdf 3D
- 下载查看 ENG_CVM_CVM_63166-4_W1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63166-4_W1.3d_igs.zip 英文版本
- ENG_CVM_CVM_63166-4_W1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-1191_O.pdf 英文版本
- JPN_SS_108-1191_O.tif 日语
- JPN_SS_108-1191_O.pdf 日语
- S_108-1191_O.tif 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
- 合格检测报告 JPN_SS_501-164_O.pdf 日语
- ENG_SS_501-164_O.pdf 英文版本
- S_501-164_O.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压线筒类型 : Open
-
专用端子类型 : 环
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 16 – 12
-
线径 (mm²): 1.3 – 3.3
-
端子材料厚度 : .76 mm [ .03 in ]
-
产品长度 : 34.66 mm [ 1.364 in ]
-
兼容的绝缘直径（最大值） : 4.06 mm [ .16 in ]
-
兼容的绝缘直径范围 : 2.79 – 4.06 mm [ .11 – .16 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
