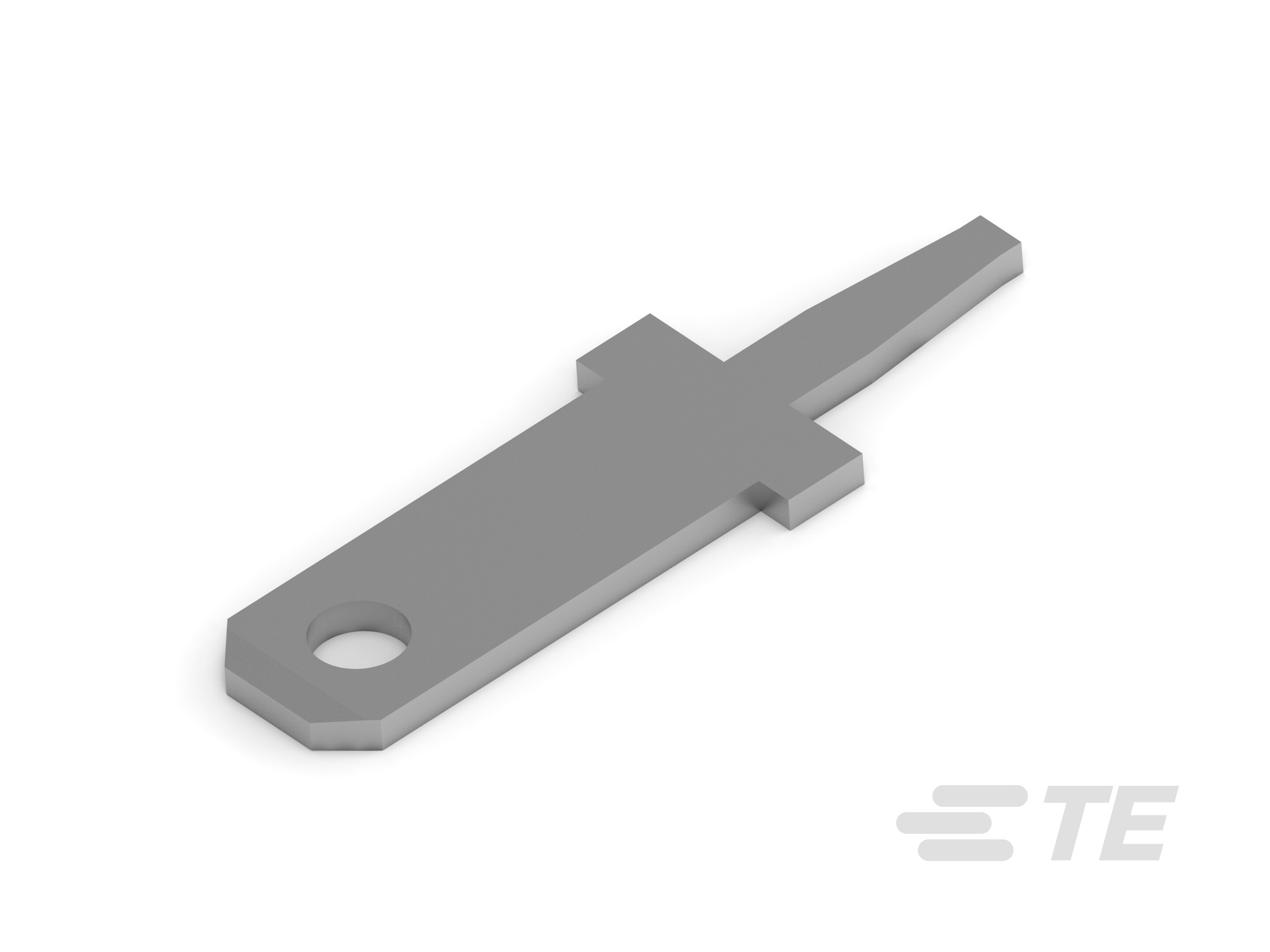

62836-1
Tab, 2.8 mm [.11 in] Tab Width, 1.02 – 1.17 mm [.046 – .04 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110, PCB Terminals
62836-1
Tab, 2.8 mm [.11 in] Tab Width, 1.02 – 1.17 mm [.046 – .04 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110, PCB Terminals
-
- FASTON
- FASTON 快接端子 110
- TE 内部编号 62836-1
- TE 内部产品描述 110 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
PCB 孔直径 : 1.02 – 1.17 mm [ .046 – .04 in ]
-
PCB 端接方法 : 通孔 - 焊接
-
端子电镀材料 : 锡
文档
产品图纸
- 110 series faston tab for p.c.b. ENG_CD_62836_D_CD_62836_1_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62836-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_62836-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62836-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_62836-1_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2115_F3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 : 3.04 µm [ 120 µin ]
-
PCB 端子端接区域电镀材料厚度 : 3.04 µm [ 120 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子尺寸 : 2.8
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
尺寸
-
端子材料厚度 : .51 mm [ .02 in ]
-
PCB 孔直径 : 1.02 – 1.17 mm [ .046 – .04 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -30 – 110 °C [ -22 – 230 °F ]
包装特性
-
封装方法 : Bag
