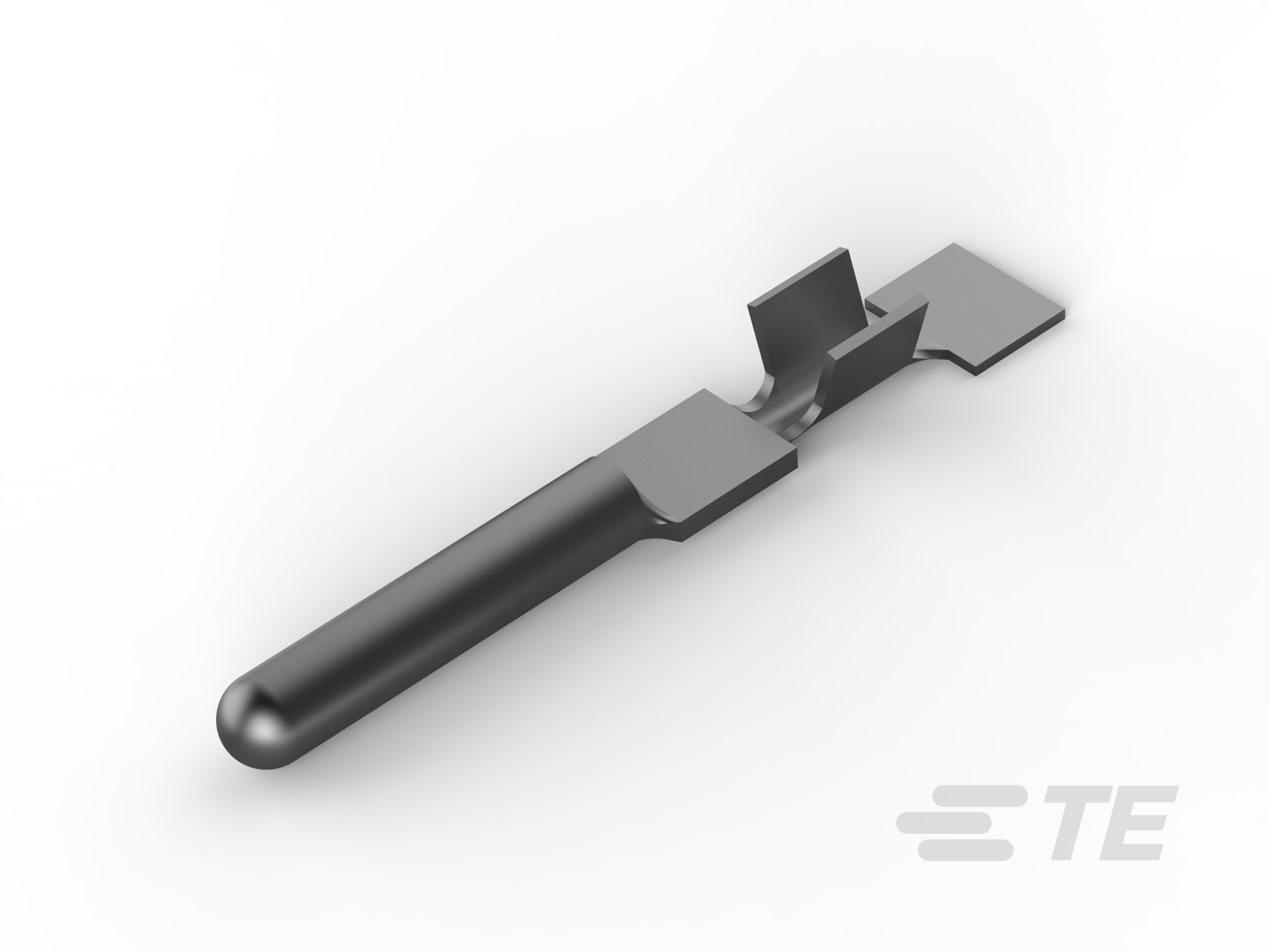

62820-1
Pin, 2.36 mm [.093 in] Pin Diameter, 22 – 16 AWG, .3 – 1.42 mm² Wire, 642 – 2582 CMA, Open Barrel, Pre-Tin Plating, 21.21 mm [.835 in] Length, Reel
62820-1
Pin, 2.36 mm [.093 in] Pin Diameter, 22 – 16 AWG, .3 – 1.42 mm² Wire, 642 – 2582 CMA, Open Barrel, Pre-Tin Plating, 21.21 mm [.835 in] Length, Reel
- TE 内部编号 62820-1
- TE 内部产品描述 PIN 093 CRIMP TAB 22-16 AWG PTPBR
-
压接导线端子类型 : 插针
-
接合插针直径 : 2.36 mm [ .093 in ]
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 642 – 2582
文档
产品图纸
- .093 DIA. PIN ENG_CD_62820_J.pdf 英文版本
- .093 DIA. PIN 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62820-1_M.pdf 3D
- 下载查看 ENG_CVM_CVM_62820-1_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62820-1_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_62820-1_M.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 插针
-
接合插针直径 : 2.36 mm [ .093 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 预镀锡
-
端子形状和构造 : 圆形
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 642 – 2582
-
压线筒内径 : 1.27 mm [ .05 in ]
-
端子材料厚度 : .32 mm [ .013 in ]
-
产品总长度 : 21.21 mm [ .835 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
