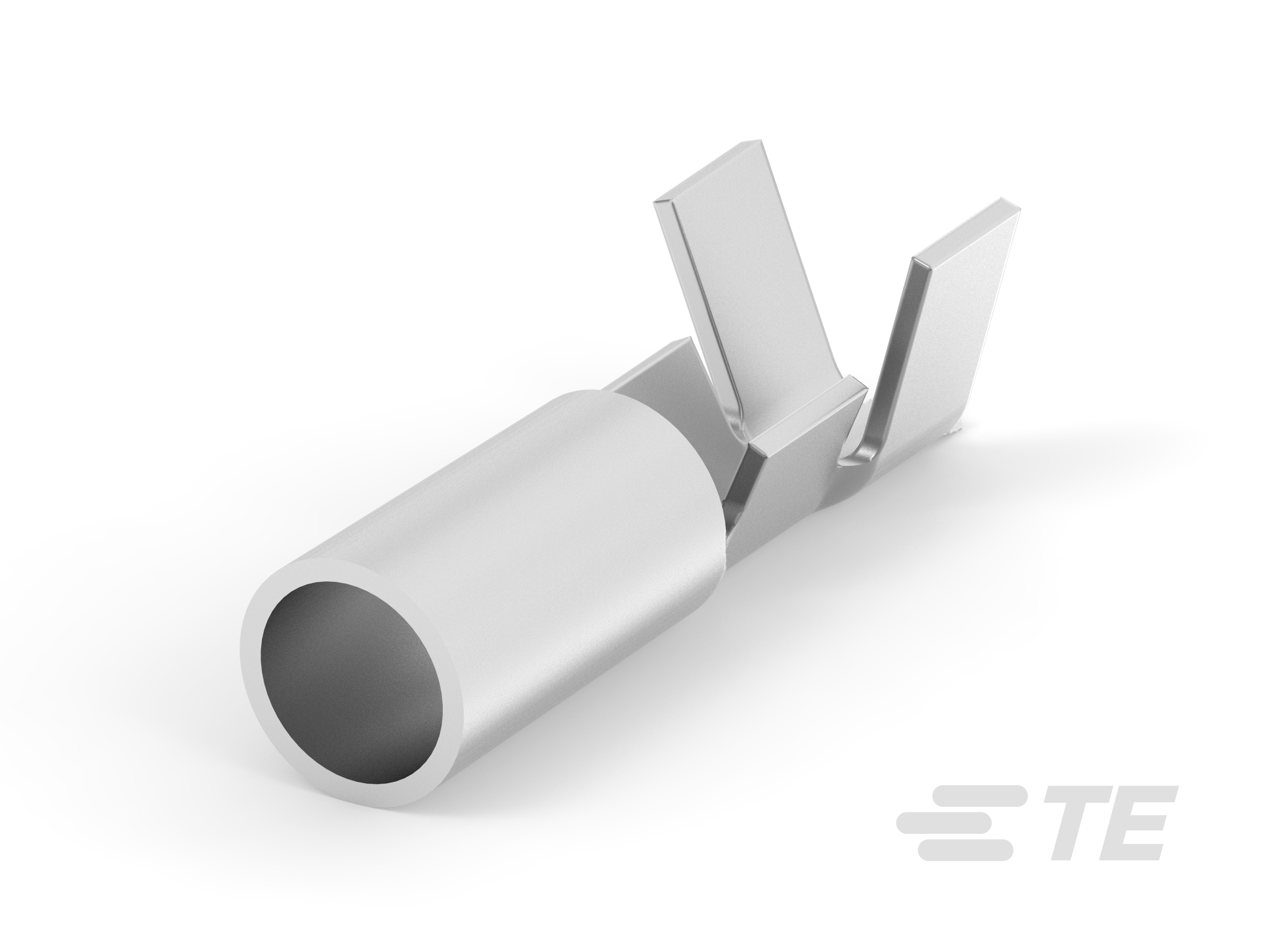

62734-2
Receptacle Terminal, 3.96 mm [.156 in] Pin Diameter, 18 – 14 AWG, .8 – 2 mm² Wire, 1618 – 4107 CMA, 17.53 mm [.69 in] Length, Open Barrel, SHUR-PLUG
62734-2
Receptacle Terminal, 3.96 mm [.156 in] Pin Diameter, 18 – 14 AWG, .8 – 2 mm² Wire, 1618 – 4107 CMA, 17.53 mm [.69 in] Length, Open Barrel, SHUR-PLUG
-
- SHUR-PLUG
- TE 内部编号 62734-2
- TE 内部产品描述 SHPL REC IS 18-14 .018SPBR
-
压接导线端子类型 : 母端
-
接合插针直径 : 3.96 mm [ .156 in ]
-
兼容的绝缘直径范围 (mm): 3.3 – 4.45 | 4.45
-
兼容的绝缘直径范围 (in): .13 – .175 | .175
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
文档
产品图纸
- .156 DIA. PIN RECEPTACLE ENG_CD_62734_D2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62734-2_L.pdf 3D
- 下载查看 ENG_CVM_CVM_62734-2_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62734-2_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_62734-2_L.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接合区域电镀材料厚度 (µm): 2.5
-
端子接触部长度 : 8.7 mm [ .344 in ]
-
压接导线端子类型 : 母端
-
接合插针直径 : 3.96 mm [ .156 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 银
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
剥线长度 (in): .156
-
兼容的绝缘直径范围 (mm): 3.3 – 4.45 | 4.45
-
兼容的绝缘直径范围 (in): .13 – .175 | .175
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 1618 – 4107
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品总长度 : 17.53 mm [ .69 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
