规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

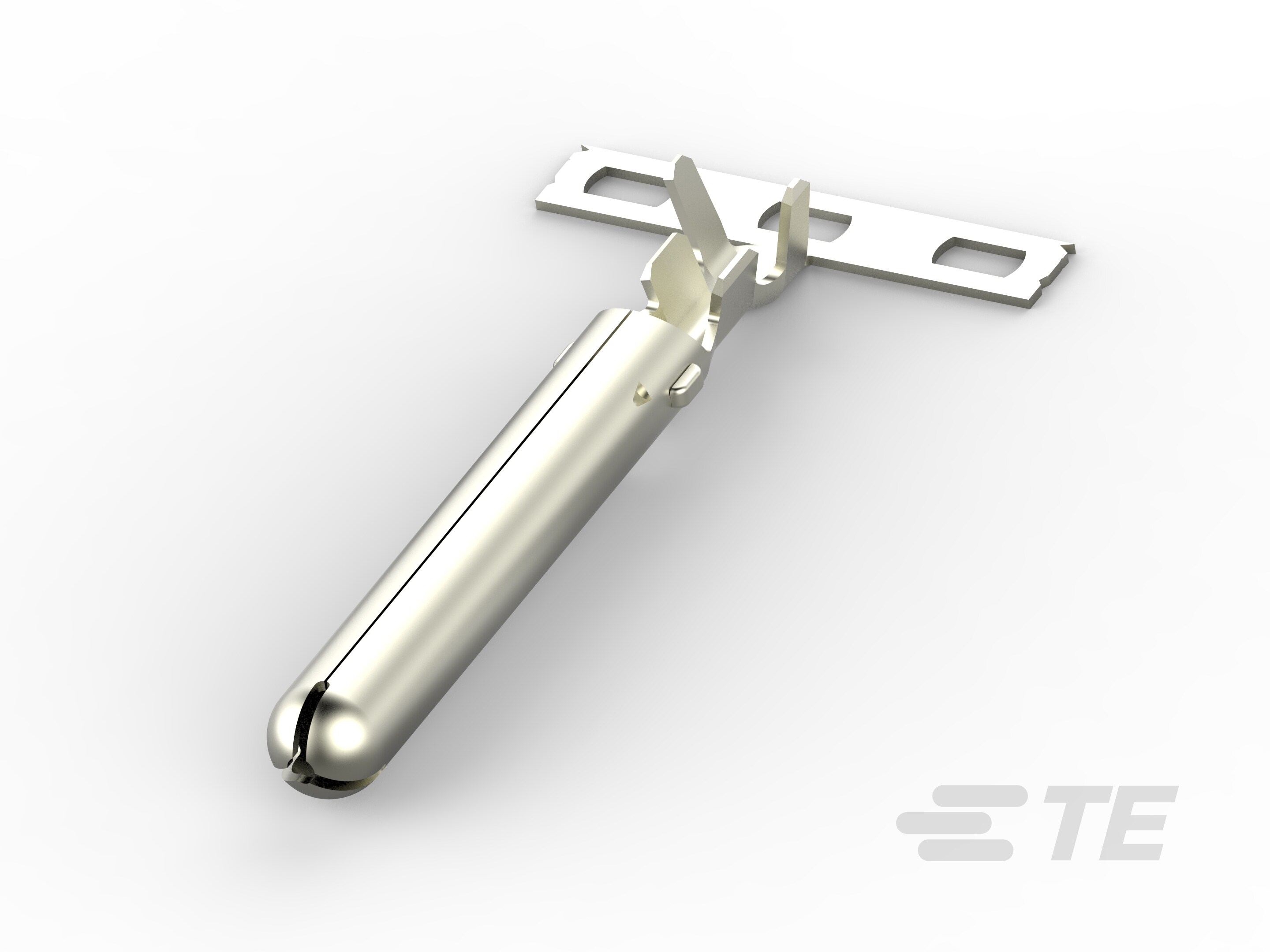

  • 压接导线端子类型 : 插针

  • 接合插针直径 : 4 mm [ .157 in ]

  • 压线筒类型 : Open

  • 端子电镀材料 : 预镀镍

  • 端子形状和构造 : 圆形

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 3, 2 – 3

  • 兼容的绝缘直径范围 (in): .08 – .118, .118

  • 线径 (AWG): 20 – 15

  • 线径 (mm²): .5 – 1.5

  • 线径 (CMA): 1111 – 3260

  • 压线筒内径 (mm): 1.3, 2.6

  • 压线筒内径 (in): .102, .051

  • 端子材料厚度 : .38 mm [ .014 in ]

  • 产品总长度 : 31.6 mm [ 1.244 in ]

使用环境

  • 绝缘选项 : 非绝缘

包装特性

  • 封装方法 : Reel

其他

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规
