62627-2

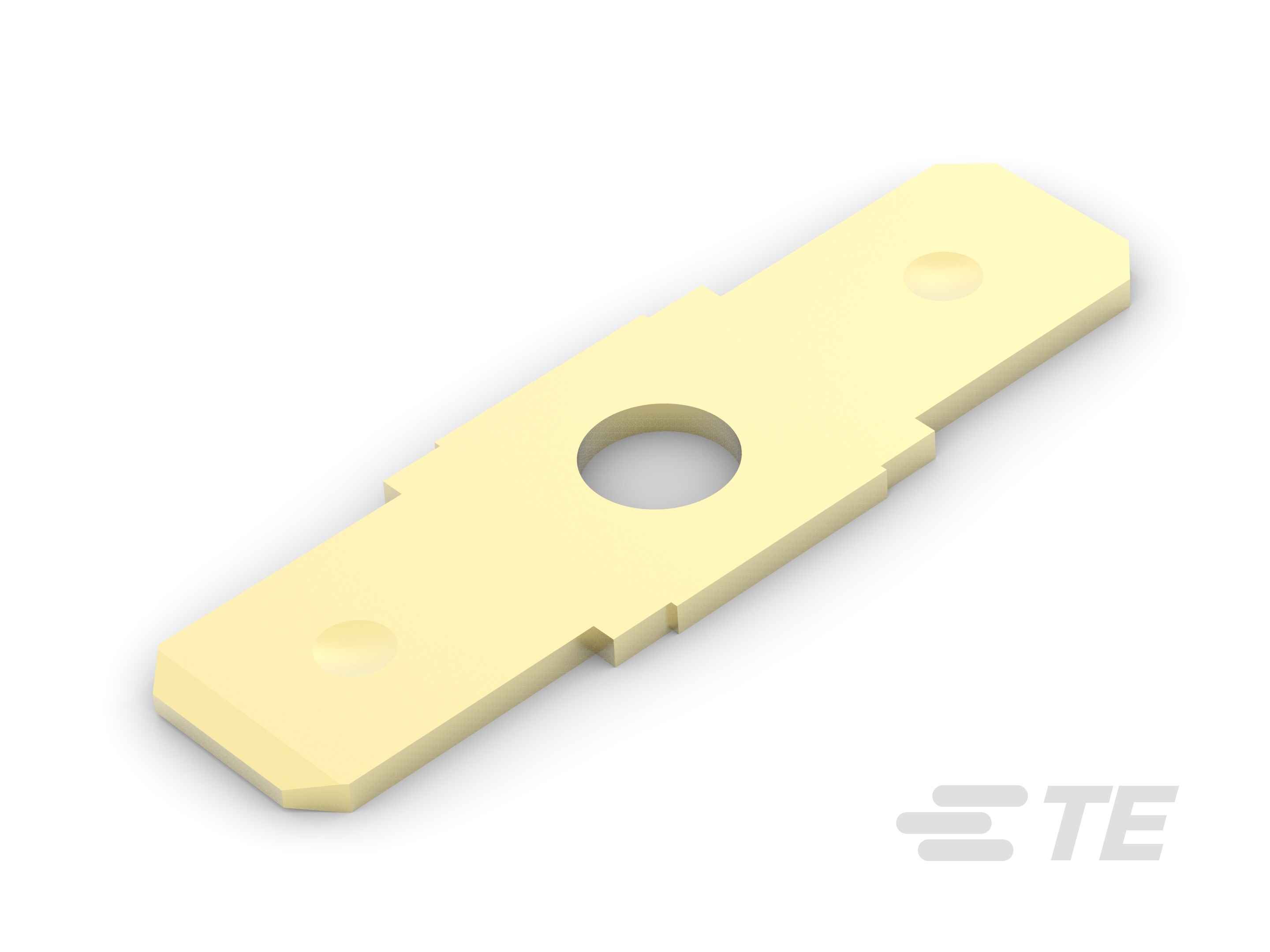

Tab, 6.35 mm [.25 in] Tab Width, 3.68 mm [.145 in] PCB Hole, Through Hole - Screw, Unplated Plating, Bag, FASTON 250, PCB Terminals
62627-2
Tab, 6.35 mm [.25 in] Tab Width, 3.68 mm [.145 in] PCB Hole, Through Hole - Screw, Unplated Plating, Bag, FASTON 250, PCB Terminals
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 62627-2
- TE 内部产品描述 250 FASTON TAB BR
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
PCB 孔直径 : 3.68 mm [ .145 in ]
-
PCB 端接方法 : 通孔 - 螺钉
文档
产品图纸
- TAB, FASTON, 6.35 [.250] SERIES 英文版本
- TAB, FASTON, 6.35 [.250] SERIES ENG_CD_62627_H1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62627-2_P.pdf 3D
- 下载查看 ENG_CVM_CVM_62627-2_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62627-2_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_62627-2_P.3d_stp.zip 英文版本
数据表/目录页
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英文版本
产品规格
- 合格检测报告 ENG_SS_502-161517_A.pdf 英文版本
Product And Material Test Reports
- _42741-8_62627-2_ ENG_PMTR_502-160912_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 螺钉孔
-
插入力 : 正常
接触件特性
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 无镀层
-
端子底板材料 : 无
-
端子尺寸 : 6.35
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
-
产品端接到 : 印刷电路板
尺寸
-
螺钉直径 : 3.68 mm [ .145 in ]
-
PCB 孔直径 : 3.68 mm [ .145 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
