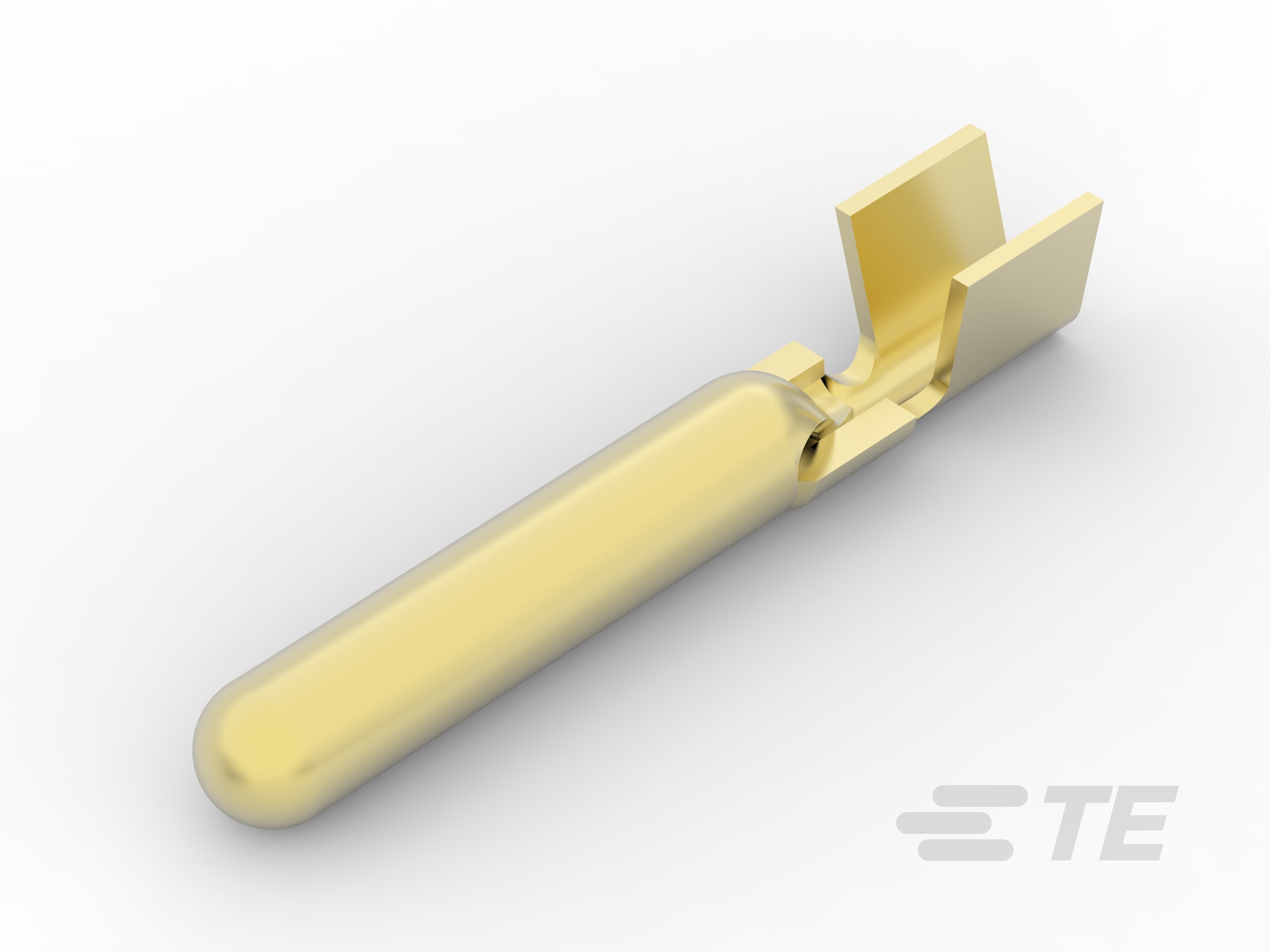

62616-1
Pin Terminal, 2.77 mm [.109 in] Pin Diameter, 18 – 14 AWG, .8 – 2 mm² Wire, 1624 – 4106 CMA, 23.37 mm [.92 in] Length, Open Barrel, Unplated Plating
62616-1
Pin Terminal, 2.77 mm [.109 in] Pin Diameter, 18 – 14 AWG, .8 – 2 mm² Wire, 1624 – 4106 CMA, 23.37 mm [.92 in] Length, Open Barrel, Unplated Plating
- TE 内部编号 62616-1
- TE 内部产品描述 PIN .109 (2.77MM ) 18-14 AWG 016BR
-
压接导线端子类型 : 插针
-
接合插针直径 : 2.77 mm [ .109 in ]
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 1624 – 4106
文档
产品图纸
- .109 dia pin ENG_CD_62616_D.pdf 英文版本
- .109 dia pin 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62616-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_62616-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62616-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_62616-1_G.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 插针
-
接合插针直径 : 2.77 mm [ .109 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子形状和构造 : 圆形
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 1624 – 4106
-
压线筒内径 : 1.39 mm [ .055 in ]
-
端子材料厚度 : .39 mm [ .016 in ]
-
产品总长度 : 23.37 mm [ .92 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
