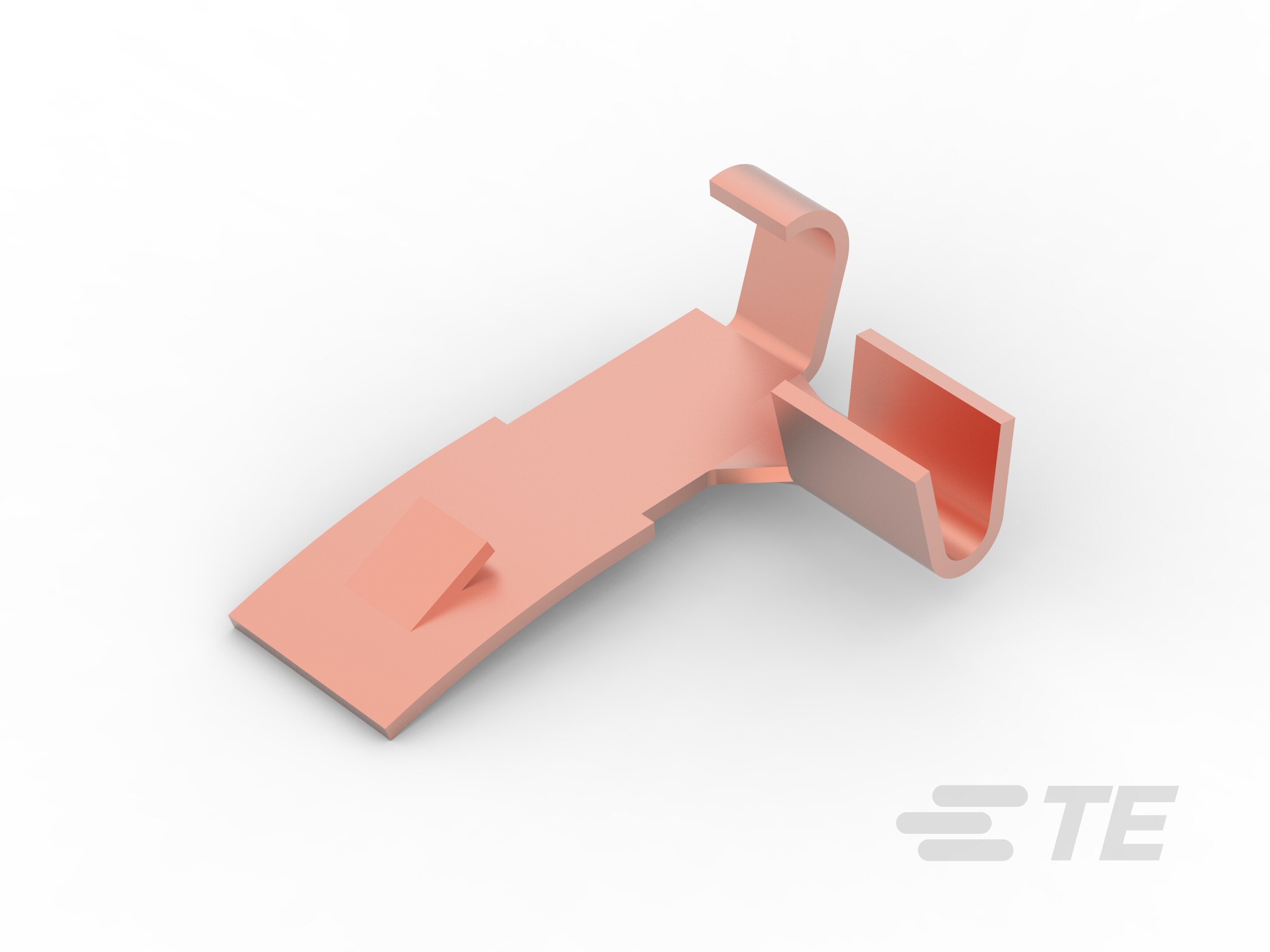

62149-1
Brush Holder, 22 – 17 AWG, .3 – 1. mm² Wire, Unplated Plating, 15.36 mm [.605 in] Length, Reel, Flag, Special Purpose Terminals
62149-1
Brush Holder, 22 – 17 AWG, .3 – 1. mm² Wire, Unplated Plating, 15.36 mm [.605 in] Length, Reel, Flag, Special Purpose Terminals
- TE 内部编号 62149-1
- TE 内部产品描述 BRUSH HOLDER AMPLIVAR 22-17MAG WIRE PHBZ
-
专用端子类型 : 刷座
-
线径 (AWG): 22 – 17
-
线径 (mm²): .3 – 1.
-
端子材料厚度 : .45 mm [ .018 in ]
-
端子电镀材料 : 无镀层
文档
产品图纸
- amplivar brush contact 英文版本
- amplivar brush contact C_62149_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62149-1_N.pdf 3D
- 下载查看 ENG_CVM_CVM_62149-1_N.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62149-1_N.3d_igs.zip 英文版本
- ENG_CVM_CVM_62149-1_N.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
压线筒类型 : Open
-
专用端子类型 : 刷座
-
端子电镀材料 : 无镀层
-
端子方向 : 标志
包装特性
-
封装数量 : 3000
-
封装方法 : Reel
产品类型特性
-
电线绝缘支持固定类型 : 非绝缘支撑
-
可密封 : 否
使用环境
-
绝缘选项 : 非绝缘
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 17
-
线径 (mm²): .3 – 1.
-
端子材料厚度 : .45 mm [ .018 in ]
-
产品长度 : 15.36 mm [ .605 in ]
-
兼容的绝缘直径（最大值） : 2.92 mm [ .115 in ]
-
兼容的绝缘直径范围 : 2.41 – 2.92 mm [ .095 – .115 in ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
