61866-1

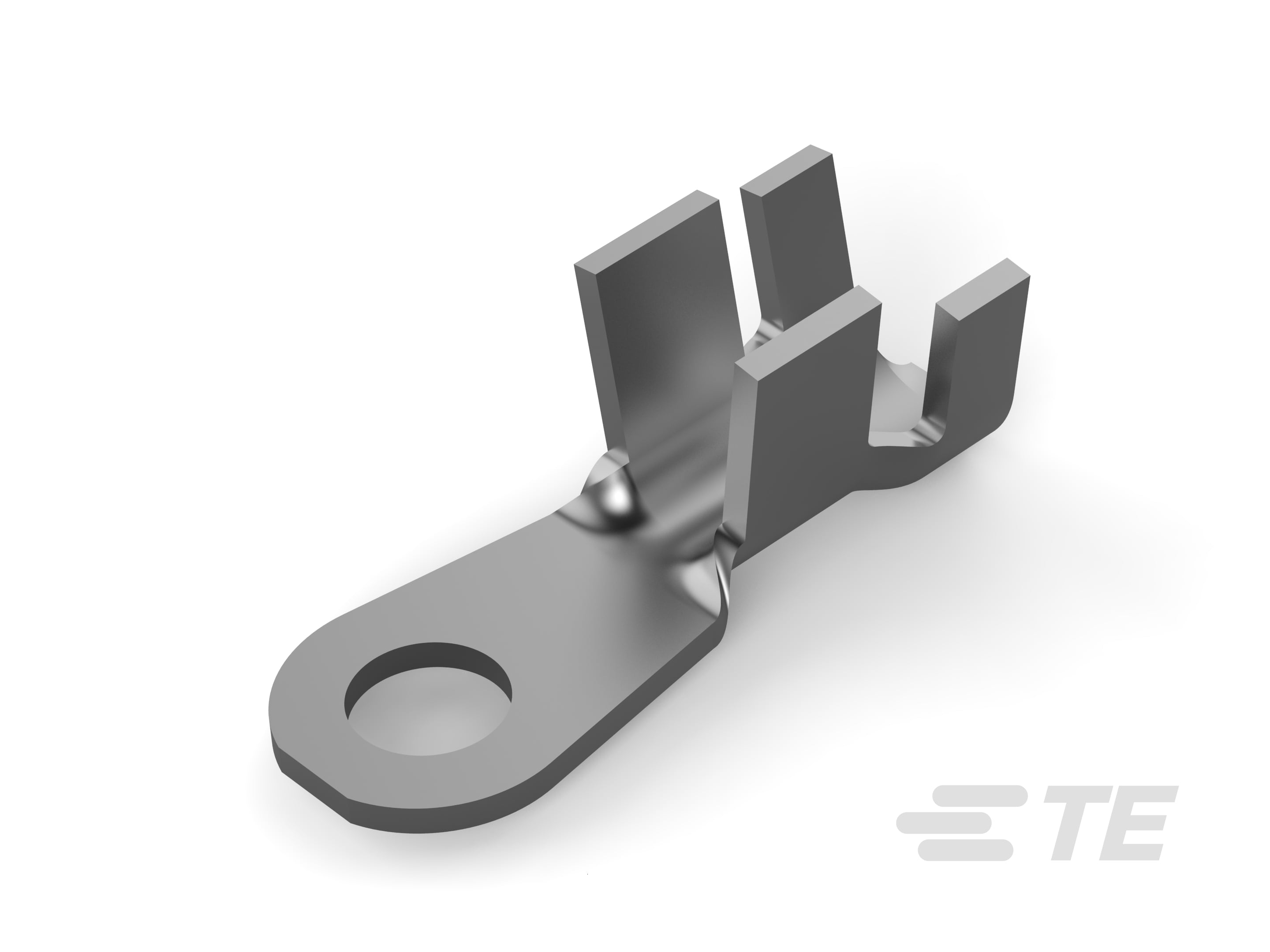

Closed Ring Tongue Terminal, 10 – 6 AWG, #10 Stud, 4.82 mm [.19 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
61866-1
Closed Ring Tongue Terminal, 10 – 6 AWG, #10 Stud, 4.82 mm [.19 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 61866-1
- TE 内部产品描述 RING TERMINAL CRIMP 10-6 AWG TPBR
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 10 – 6
-
线径 (mm²): 5 – 15
-
线径 (CMA): 10382 – 26248
-
螺钉尺寸 : 10
文档
产品图纸
- RING TERMINAL ENG_CD_61866_H3_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61866-1_L_c-61866-1-l-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_61866-1_L_c-61866-1-l.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61866-1_L_c-61866-1-l.3d_igs.zip 英文版本
- ENG_CVM_CVM_61866-1_L_c-61866-1-l.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
- 工程报告 ENG_SS_502-1285_A.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
- ENG_SS_108-106465_A.pdf 英文版本
Product And Material Test Reports
- Dryer Terminal Block Housing ENG_PMTR_501-134147_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
形状描述 : 圆形/椭圆形
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 10
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
接触件特性
-
端子基材 : 黄铜
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 镍
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径（最小值） (in): .145
-
线径 (AWG): 10 – 6
-
线径 (mm²): 5 – 15
-
线径 (CMA): 10382 – 26248
-
螺钉直径 : 4.82 mm [ .19 in ]
-
舌厚 : 1.02 mm [ .04 in ]
-
产品长度 : 25.2 mm [ .99 in ]
-
压线筒内径 (mm): 4.19, 6.12
-
压线筒内径 (in): .165, .241
-
兼容的绝缘直径（最大值） : 7.37 mm [ .29 in ]
-
兼容的绝缘直径范围 : 3.68 – 7.37 mm [ .145 – .29 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 1200
-
封装方法 : 带/卷
