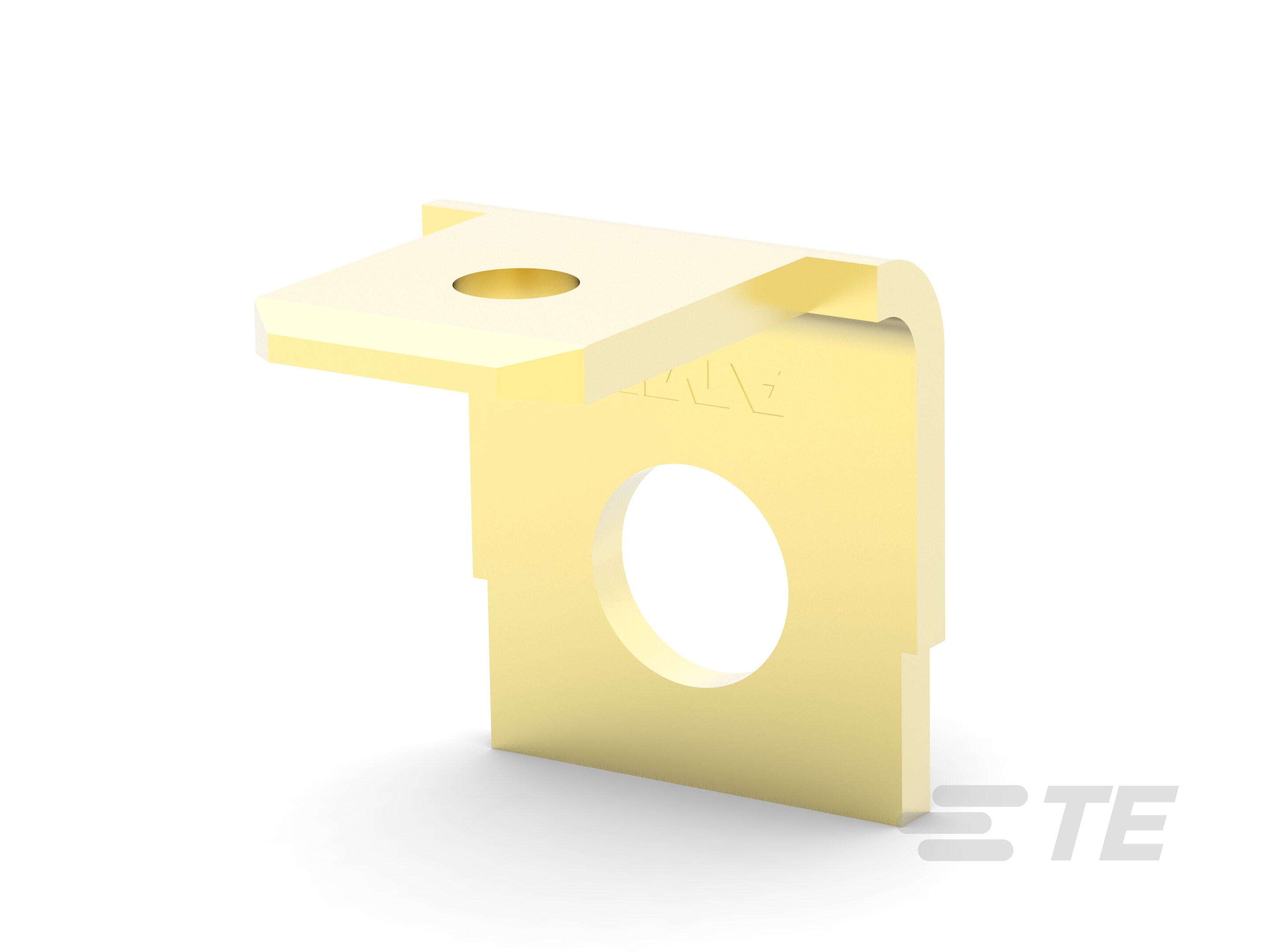

61836-1
Tab PCB Terminal, 5.21 mm [.205 in] Tab Width, 3 mm [.13 in] PCB Hole, Through Hole - Screw, Unplated Plating, Bag, FASTON 205
61836-1
Tab PCB Terminal, 5.21 mm [.205 in] Tab Width, 3 mm [.13 in] PCB Hole, Through Hole - Screw, Unplated Plating, Bag, FASTON 205
-
- FASTON
- FASTON 快接端子 205
- TE 内部编号 61836-1
- TE 内部产品描述 205 FASTON TAB BR
-
PCB 端子类型 : 公端
-
对接公端宽度 : 5.21 mm [ .205 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
PCB 孔直径 : 3 mm [ .13 in ]
-
PCB 端接方法 : 通孔 - 螺钉
文档
产品图纸
- TAB, FASTON, .205 SERIES ENG_CD_61836_F_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61836-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_61836-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61836-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_61836-1_F.3d_stp.zip 英文版本
数据表/目录页
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2151_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
-
插入力 : 正常
接触件特性
-
PCB 端子类型 : 公端
-
对接公端宽度 : 5.21 mm [ .205 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 无镀层
-
端子底板材料 : 无
-
端子尺寸 : 5.2
-
端子方向 : 直角
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
-
产品端接到 : 印刷电路板
尺寸
-
端子材料厚度 : .81 mm [ .032 in ]
-
螺钉直径 : 3.3 mm [ .13 in ]
-
PCB 孔直径 : 3 mm [ .13 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
