61793-1

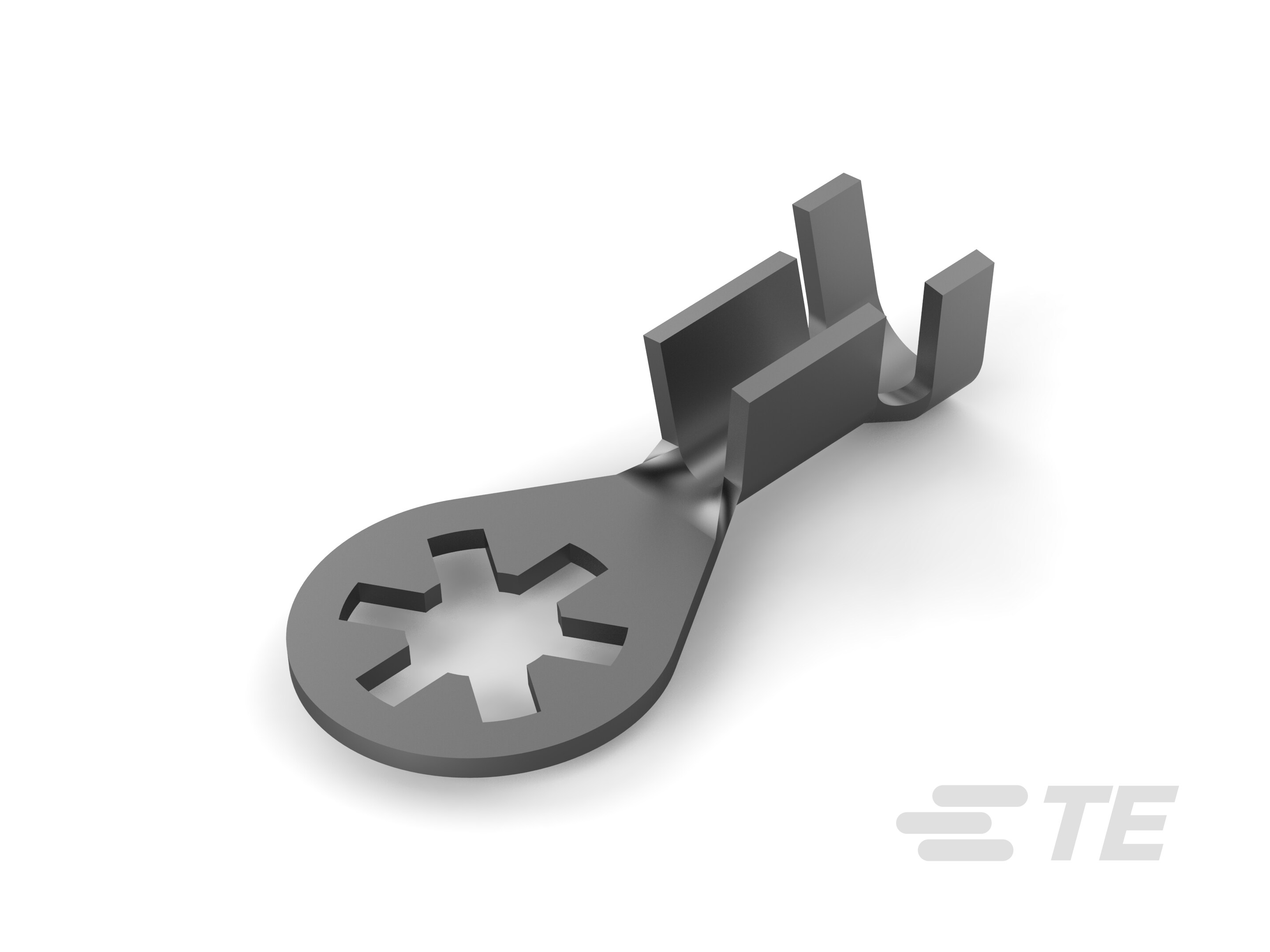

Closed Ring Tongue Terminal, 18 – 14 AWG, #6 / M3.5 Stud, 3.51 mm [.138 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated

RING 18-14 AWG TPST-61793-1

61793-1

Closed Ring Tongue Terminal, 18 – 14 AWG, #6 / M3.5 Stud, 3.51 mm [.138 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated

  • TE 内部编号 61793-1
  • TE 内部产品描述 RING 18-14 AWG TPST

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 18 – 14

  • 线径 (mm²): .8 – 2

  • 线径 (CMA): 1624 – 4106

  • 螺钉尺寸 : 6, M3.5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 形状描述 : 防旋转/接地

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 6, M3.5

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

尺寸

  • 兼容的绝缘直径（最小值） (in): .105

  • 线径 (AWG): 18 – 14

  • 线径 (mm²): .8 – 2

  • 线径 (CMA): 1624 – 4106

  • 螺钉直径 : 3.51 mm [ .138 in ]

  • 舌厚 : .76 mm [ .03 in ]

  • 产品长度 : 19.56 mm [ .77 in ]

  • 压线筒内径 (mm): 1.62, 3.17

  • 压线筒内径 (in): .125, .064

  • 兼容的绝缘直径（最大值） : 3.68 mm [ .145 in ]

  • 兼容的绝缘直径范围 : 2.67 – 3.68 mm [ .105 – .145 in ]

接触件特性

  • 端子基材 : 钢

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

  • 端子底板材料 : 镍

包装特性

  • 封装数量 : 9000

  • 封装方法 : 带/卷

行业标准

  • 符合政府资质的端子 : 否

机械附件

  • 带导线绝缘 : 带有

结构特性

  • 孔数 : 1

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

其他

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规
