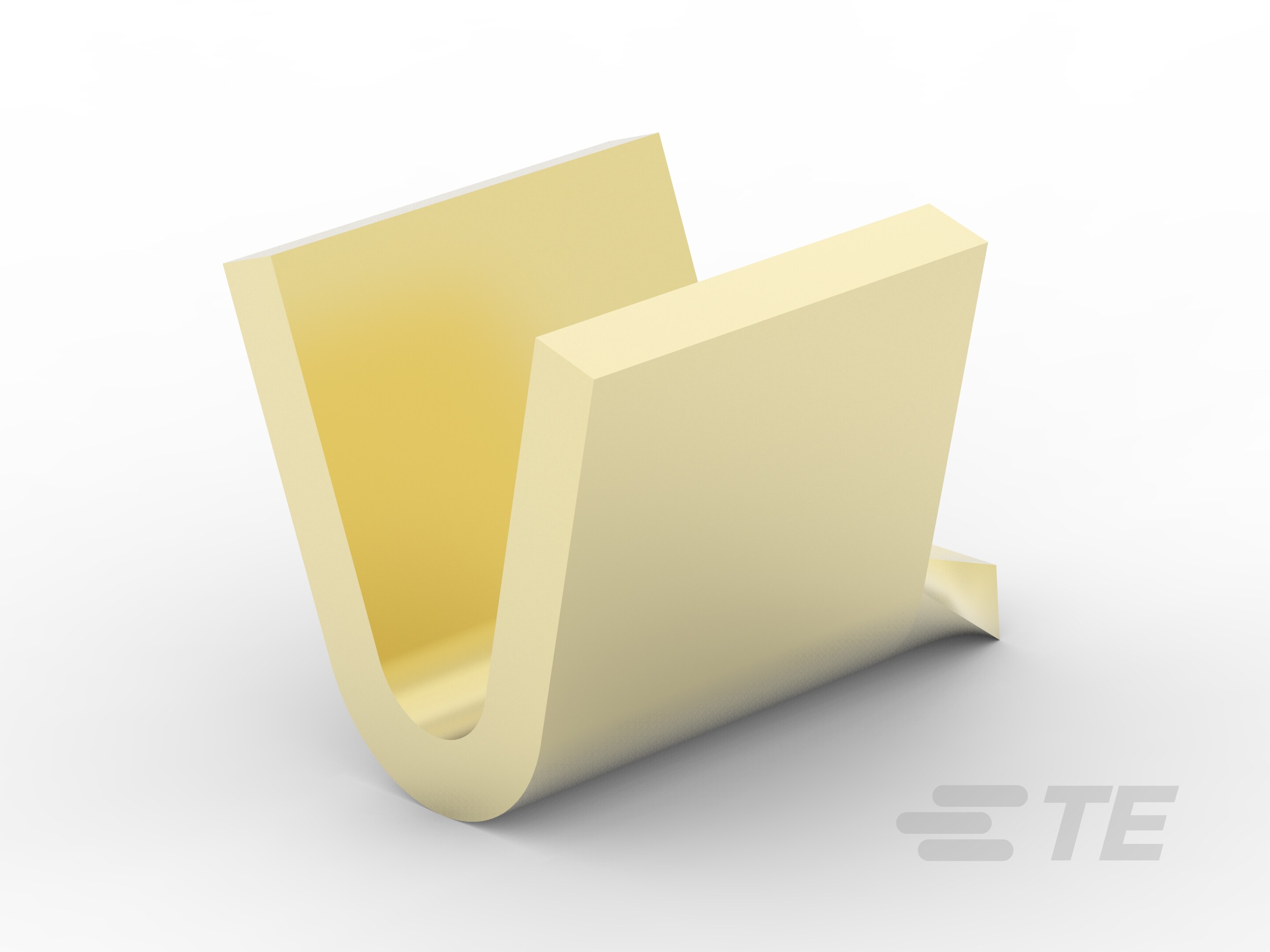

61769-1
Pigtail Splice / Thru Splice, 1200 – 2600 CMA, Uninsulated, Serrated, Brass, 2 Serration, 3.05 mm [.12 in] Length, Reel, Open Barrel, SPLICE
61769-1
Pigtail Splice / Thru Splice, 1200 – 2600 CMA, Uninsulated, Serrated, Brass, 2 Serration, 3.05 mm [.12 in] Length, Reel, Open Barrel, SPLICE
-
- 接头
- TE 内部编号 61769-1
- TE 内部产品描述 SPLICE 1200-2600 .020 BR
-
接头类型 : 尾纤接头 | 直通接头
-
可密封 : 否
-
接头特性 : 锯齿
-
线径 (CMA): 1200 – 2600
-
端子基材 : 黄铜
文档
产品图纸
- SPLICE 英文版本
- SPLICE ENG_CD_61769_G1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61769-1_T_c-61769-1-t-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_61769-1_T_c-61769-1-t.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61769-1_T_c-61769-1-t.3d_igs.zip 英文版本
- ENG_CVM_CVM_61769-1_T_c-61769-1-t.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2088_D.pdf 英文版本
- 产品规格 ENG_SS_108-106466_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 尾纤接头 | 直通接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
锯齿数 : 2
-
与线缆类型兼容 : 分离式导线
主体特性
-
产品重量 (g): .109
-
接头特性 : 锯齿
接触件特性
-
端子基材 : 黄铜
-
压线筒类型 : Open
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (CMA): 1200 – 2600
-
端子材料厚度 : .51 mm [ .02 in ]
-
产品长度 : 3.05 mm [ .12 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 25000
-
封装方法 : Reel
