61765-2

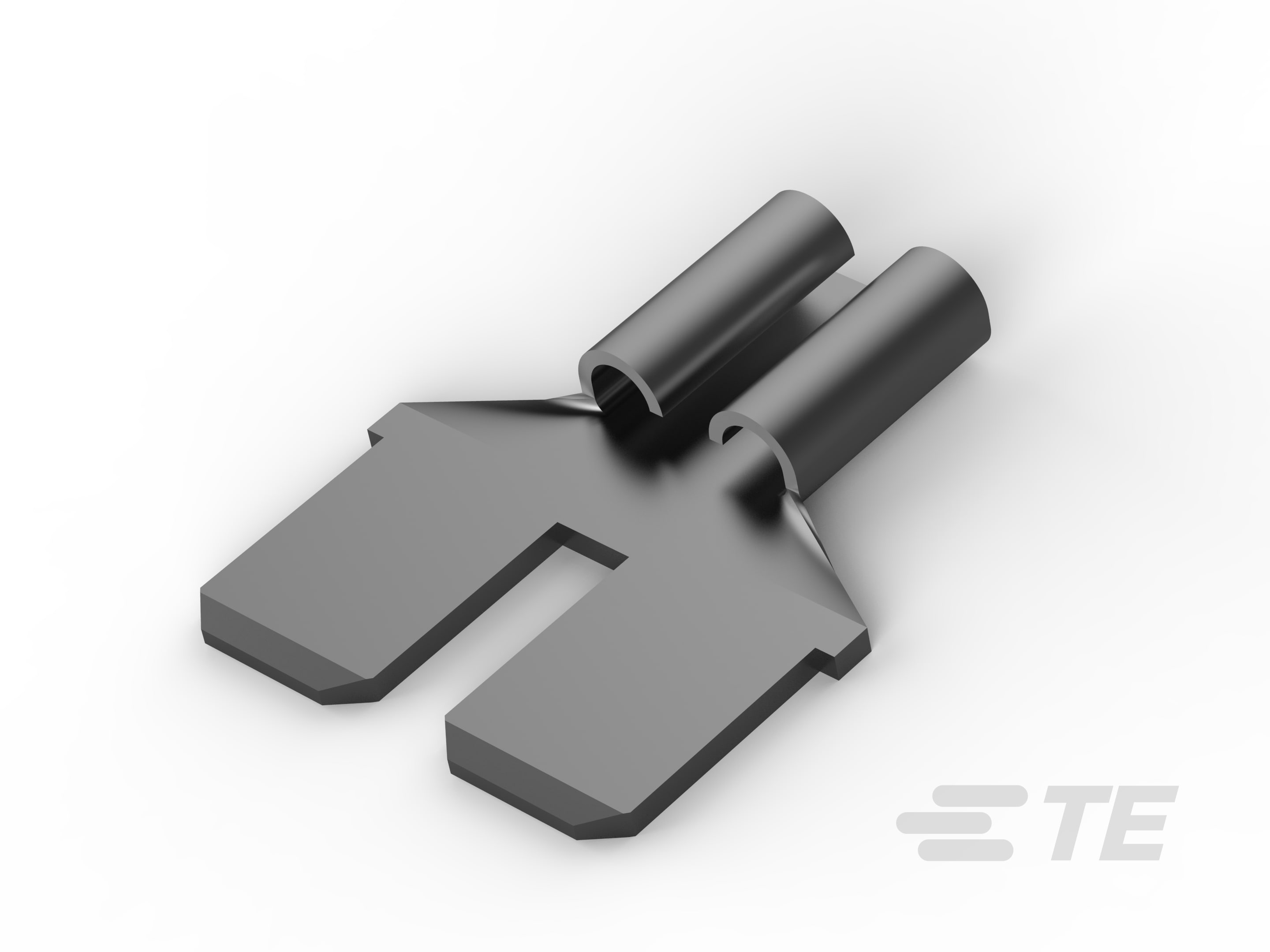

Quick Disconnect Tab & Receptacle, Uninsulated, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Loose Piece/Carton, FASTON 250
61765-2
Quick Disconnect Tab & Receptacle, Uninsulated, 6.35 mm [.25 in] Tab Width, Straight, Brass, Tin Plating, Loose Piece/Carton, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 61765-2
- TE 内部产品描述 FASTON ADAPTER .250 REC TPBR
- 别名 ID 367150-000 402387898 AMPS-0-0061765-2
-
快速断开端子类型 : 公端和母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
文档
产品图纸
- RECEPTACLE AND TABS, FASTON, ADAPTER, 250 SERIES ENG_CD_61765_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61765-2_Y.pdf 3D
- 下载查看 ENG_CVM_CVM_61765-2_Y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61765-2_Y.3d_igs.zip 英文版本
- ENG_CVM_CVM_61765-2_Y.3d_stp.zip 英文版本
数据表/目录页
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英文版本
产品规格
- Wire Preparation And Crimp Inspection Guide ENG_SS_114-35000_B.pdf 英文版本
- 应用规格 ENG_SS_114-2036_F1.pdf 英文版本
- 工程报告 ENG_SS_502-1293_B.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6227_1080983_A.pdf 英文版本
- ENG_AAD_CSA_CERT_1080983_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
接触件特性
-
快速断开端子类型 : 公端和母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .81 mm [ .032 in ]
-
产品长度 : 19.56 mm [ .77 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件/箱
