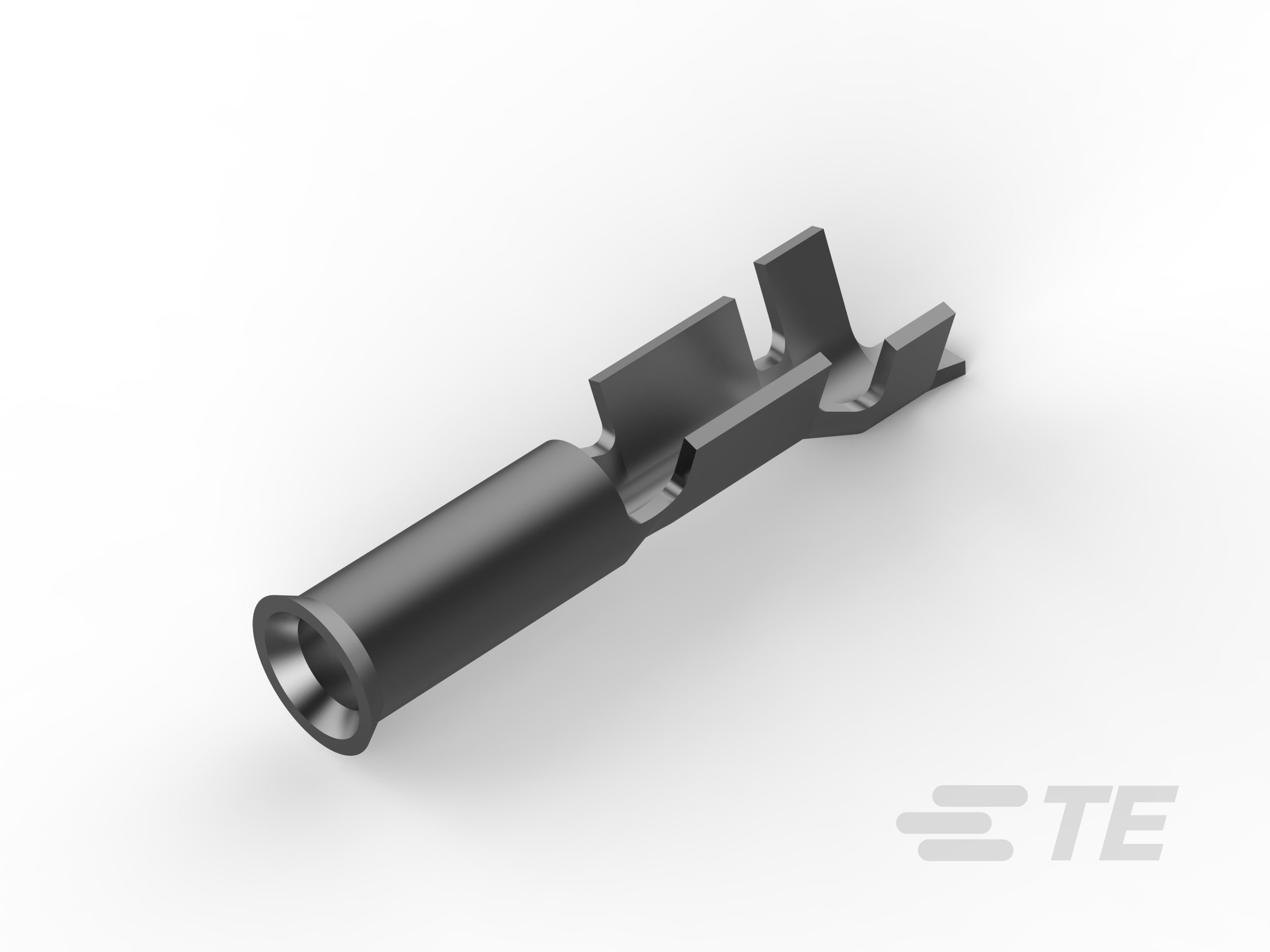

61622-1
Receptacle Terminal, 1.14 mm [.045 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, 10.54 mm [.414 in] Length, Open Barrel
61622-1
Receptacle Terminal, 1.14 mm [.045 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, 10.54 mm [.414 in] Length, Open Barrel
-
- AMP-IN
- TE 内部编号 61622-1
- TE 内部产品描述 045SQ POST REC 24-20 010PTPBR
-
压接导线端子类型 : 母端子
-
接合插针直径 : 1.14 mm [ .045 in ]
-
兼容的绝缘直径范围 : 1.78 mm [ .07 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
文档
产品图纸
- SQUARE, 24-20 AWG, .070 MAX 英文版本
- SQUARE, 24-20 AWG, .070 MAX ENG_CD_61622_J.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61622-1_L_c-61622-1-l-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_61622-1_L_c-61622-1-l.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61622-1_L_c-61622-1-l.3d_igs.zip 英文版本
- ENG_CVM_CVM_61622-1_L_c-61622-1-l.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1008_L2.pdf 英文版本
- 产品规格 ENG_SS_108-1025_C.pdf 英文版本
- ENG_SS_108-1059_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接触部长度 (mm): 4.83
-
压接导线端子类型 : 母端子
-
接合插针直径 : 1.14 mm [ .045 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子形状和构造 : 正方形
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 1.78 mm [ .07 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
-
线径 (CMA): 404 – 1021
-
压线筒内径 (mm): .38 | .76
-
压线筒内径 (in): .015 | .03
-
端子材料厚度 : .25 mm [ .01 in ]
-
产品总长度 : 10.54 mm [ .414 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装方法 : Reel
