61350-1

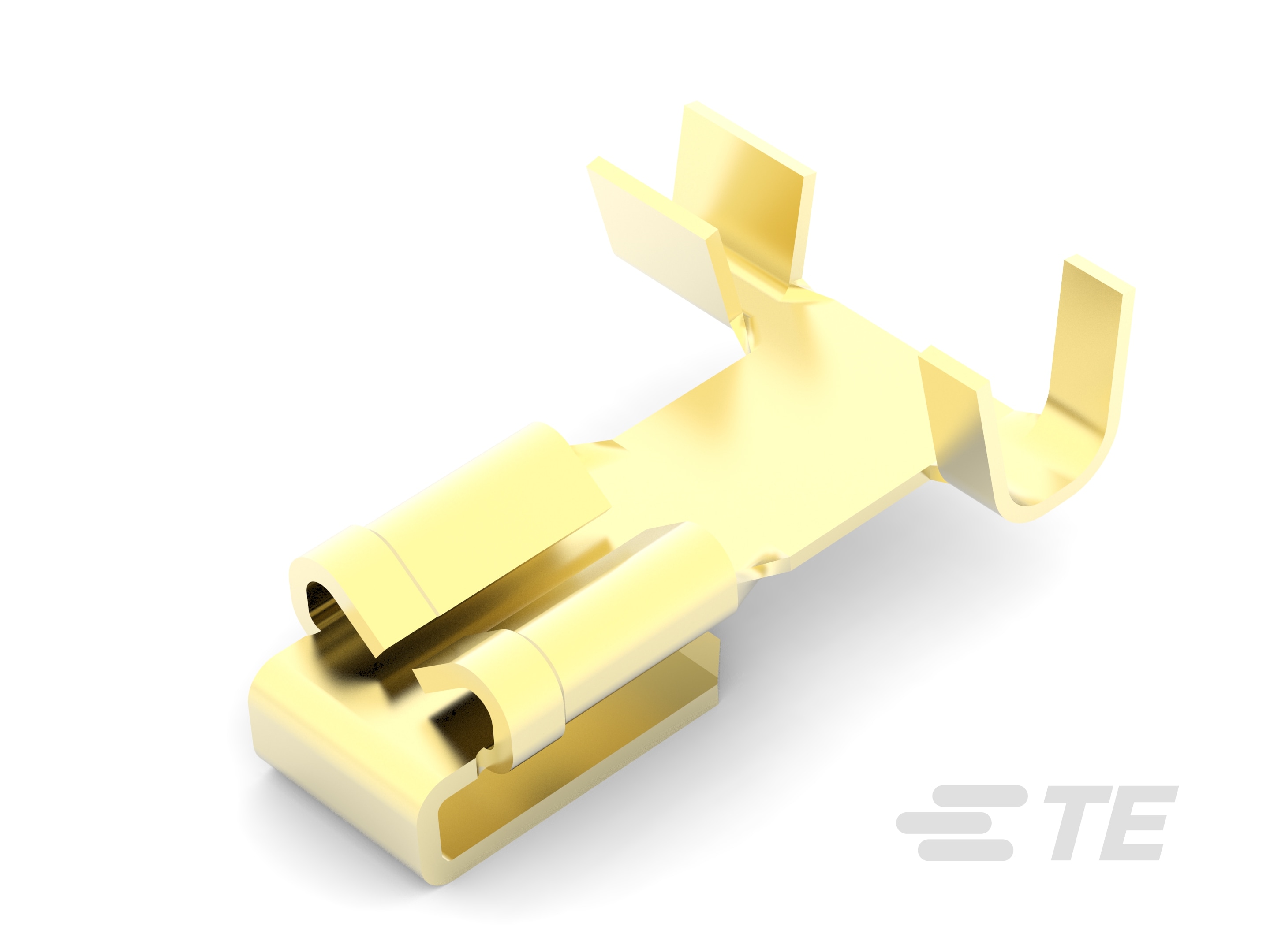

Quick Disconnect Receptacle, 14 – 12 AWG, .51 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Flag, Brass, Unplated Plating, Strip/Reel, FASTON 187
61350-1
Quick Disconnect Receptacle, 14 – 12 AWG, .51 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Flag, Brass, Unplated Plating, Strip/Reel, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 61350-1
- TE 内部产品描述 187 FASTON REC 20-16 AWG BR
-
快速断开端子类型 : 母端
-
线径 (AWG): 14 – 12
-
线径 (mm²): .51 – 1.31
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- RECEPTACLE, FASTON, FLAG, PIGGYBACK, .187 SERIES ENG_CD_61350_L.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61350-1_AA.pdf 3D
- 下载查看 ENG_CVM_CVM_61350-1_AA.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61350-1_AA.3d_igs.zip 英文版本
- ENG_CVM_CVM_61350-1_AA.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2082_H2.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E66717_19820128_C1_A6.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .36 mm [ .014 in ]
-
兼容的绝缘直径范围 : 2.29 – 3.3 mm [ .09 – .13 in ]
-
产品长度 : 14 mm [ .55 in ]
-
线径 (AWG): 14 – 12
-
线径 (mm²): .51 – 1.31
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装数量 : 3000
-
封装方法 : 带/卷
