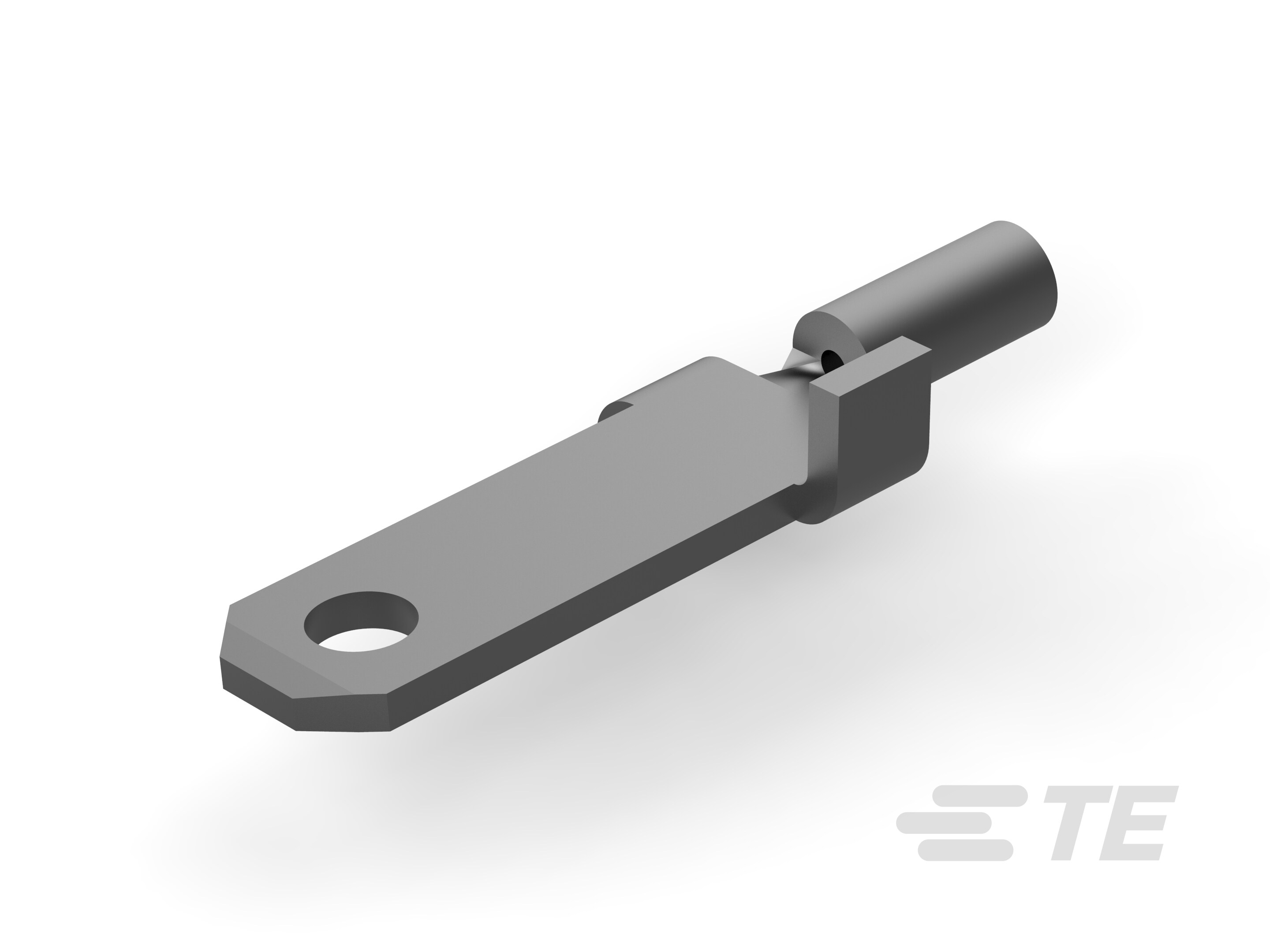

61134-3
Tab PCB Terminal, 2.79 mm [.11 in] Tab Width, 4.1 mm [.161 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110
61134-3
Tab PCB Terminal, 2.79 mm [.11 in] Tab Width, 4.1 mm [.161 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110
-
- FASTON
- FASTON 快接端子 110
- TE 内部编号 61134-3
- TE 内部产品描述 110 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : .81 – 2.36 mm [ .032 – .093 in ]
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
PCB 孔直径 : 4.1 mm [ .161 in ]
文档
产品图纸
- TAB, FASTON, P.C.BOARD, .110 SERIES ENG_CD_61134_N_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61134-3_AE_c-61134-3-ae-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_61134-3_AE_c-61134-3-ae.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61134-3_AE_c-61134-3-ae.3d_igs.zip 英文版本
- ENG_CVM_CVM_61134-3_AE_c-61134-3-ae.3d_stp.zip 英文版本
数据表/目录页
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2115_F3.pdf 英文版本
- 合格检测报告 S_501-5235_O.tif 英文版本
- S_501-5235_O.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6227_1080983_A.pdf 英文版本
- ENG_AAD_CSA_CERT_1080983_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
端子底板材料厚度 : 2.54 µm [ 100 µin ]
-
PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子尺寸 : 2.8
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
PCB 厚度（建议） : .81 – 2.36 mm [ .032 – .093 in ]
-
PCB 孔直径 : 4.1 mm [ .161 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -30 – 110 °C [ -22 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
