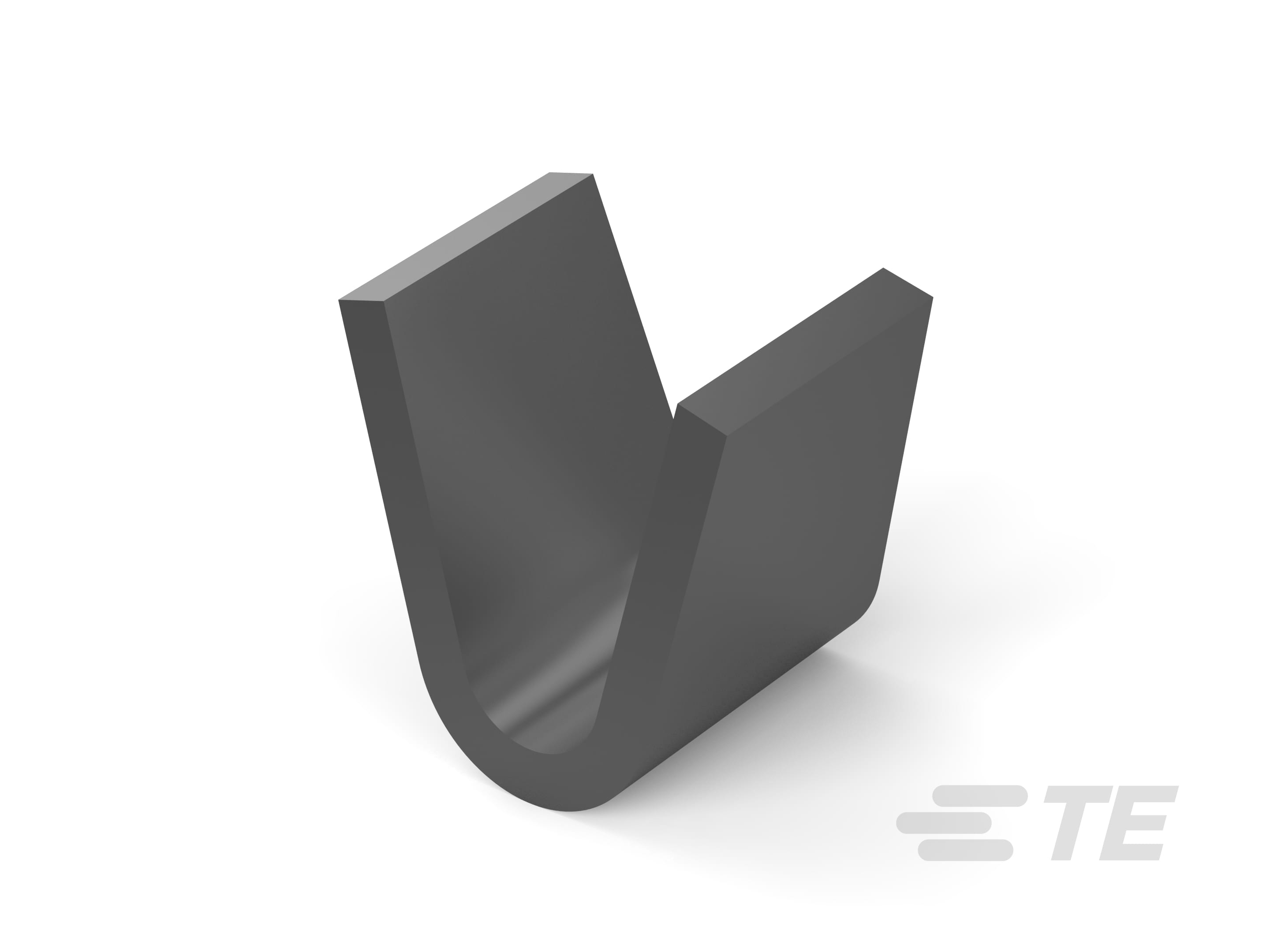

61008-1
Pigtail Splice / Thru Splice, 18 – 16 AWG, .823 – 1 mm² Wire, 1400 – 2800 CMA, Steel, 0 Serration, 2.64 mm [.104 in] Length, Reel, Open Barrel, SPLICE
61008-1
Pigtail Splice / Thru Splice, 18 – 16 AWG, .823 – 1 mm² Wire, 1400 – 2800 CMA, Steel, 0 Serration, 2.64 mm [.104 in] Length, Reel, Open Barrel, SPLICE
-
- 接头
- TE 内部编号 61008-1
- TE 内部产品描述 SPLICE 18-16 AWG .0158 TPST
-
接头类型 : 尾纤接头, 直通接头
-
线径 (AWG): 18 – 16
-
线径 (mm²): .823 – 1
-
可密封 : 否
-
线径 (CMA): 1400 – 2800
文档
产品图纸
- SPLICE 英文版本
- SPLICE ENG_CD_61008_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_61008-1_J_c-61008-1-j-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_61008-1_J_c-61008-1-j.2d_dxf.zip 英文版本
- ENG_CVM_CVM_61008-1_J_c-61008-1-j.3d_igs.zip 英文版本
- ENG_CVM_CVM_61008-1_J_c-61008-1-j.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2088_D.pdf 英文版本
- 产品规格 ENG_SS_108-106466_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 尾纤接头, 直通接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
锯齿数 : 0
-
与线缆类型兼容 : 分离式导线
主体特性
-
产品重量 : .058 g [ .002 oz ]
接触件特性
-
端子基材 : 钢
-
压线筒类型 : Open
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 18 – 16
-
线径 (mm²): .823 – 1
-
线径 (CMA): 1400 – 2800
-
端子材料厚度 : .41 mm [ .016 in ]
-
产品长度 : 2.64 mm [ .104 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 50000
-
封装方法 : Reel
